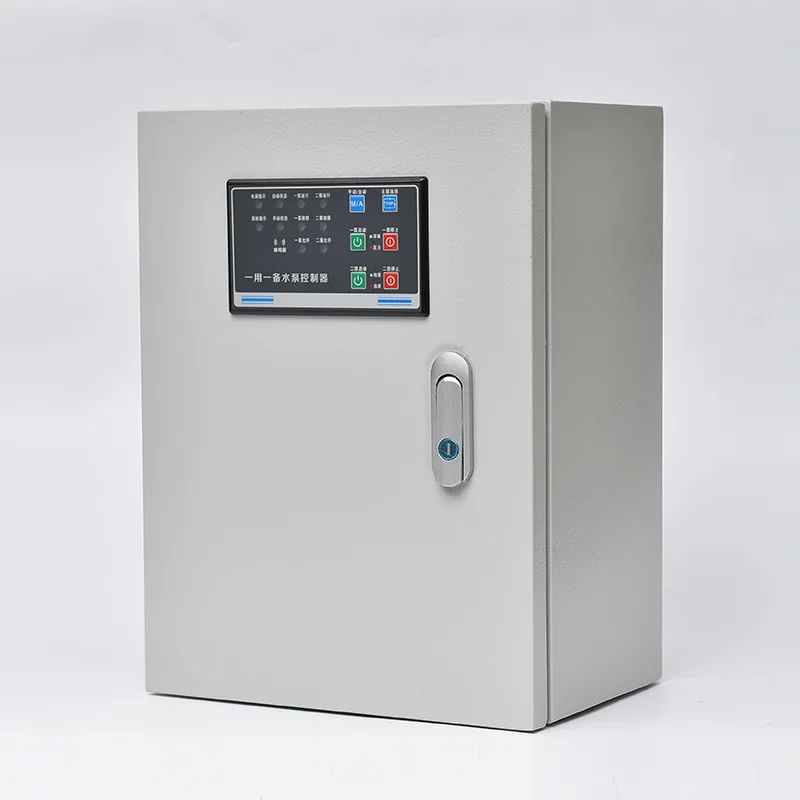

Veetöötluspumba juhtpaneel

Ostke kvaliteetne veepuhastuspumba juhtpaneel juhtivalt Hiina tootjalt CSIVEI. See integreerib sissetulevad kaitselülitid, pumba kontaktorid või pehmed starterid, ülekoormusreleed, programmeeritava loogikakontrolleri või spetsiaalse pumba kontrolleri ja tasemeanduri liidesed ühte põrandale või seinale kinnitatavasse korpusesse. Nimetatud võimsus ulatub 0,75 kW kuni 250 kW 380–480 V kolmefaasilise pingega. Vedeliku taseme tuvastamine võtab vastu ujuklülitite, hüdrostaatiliste rõhuandurite või ultraheliandurite sisendeid – kontroller käivitab karteri täitumisel automaatselt tööpumba, lisab abipumba, kui sissevool ületab ühe pumba võimsust, ja aktiveerib kõrgetasemelised häireväljundid, kui tase tõuseb jätkuvalt. Automaatne vaheldumisfunktsioon pöörab juhtpumba rolli töötundide või iga käivitustsükli alusel, tasakaalustades mehaanilist kulumist. Iga pumbaahel on individuaalselt kaitstud ülekoormuse, lühise, faasikadude ja faasipöörde eest. Lisakaitsed, mis on spetsiifilised kanalisatsioonile, nagu tihendi lekke jälgimine, laagrite temperatuuri jälgimine ja pumba ummistuse tuvastamine alavoolu või ülekoormusprofiili abil, on integreeritud probleemide lahendamiseks enne mootori kahjustamist. Ukse külge kinnitatud HMI kuvab karteri taset, pumba olekut, töötunde ja tõrkeajalugu. Side Modbus RTU/TCP või valikulise 4G lüüsi kaudu võimaldab kaugseiret ja SCADA integreerimist. Korpuses on kasutatud tsingitud terast korrosioonivastase pulbervärviga, mis on hinnatud IP55 standardiks või IP65 välispaigaldamiseks.

Ideaalsed rakendused

Alates olmereovee tõstejaamadest kuni tööstusliku heitvee käitlemiseni pakub veepuhastuspumba juhtpaneel automatiseeritud ja järelevalveta pumpade juhtimist kõige nõudlikumates reoveekeskkondades.

Munitsipaalreovee tõstejaamad

Linnade kanalisatsioonivõrgud toetuvad tõstejaamadele, et tõsta reovesi madalatest kogumispunktidest gravitatsioonitrassi või puhastusjaamadesse. Juhtpaneel haldab ühte kuni nelja sukelpumpa märja kaevu konfiguratsioonis, reguleerides automaatselt pumba tööd, kuna sissevool varieerub sõltuvalt igapäevasest kasutusmustrist. Kõrgetasemelised häireväljundid ühendatakse telemeetriasüsteemiga keskse SCADA teavitamiseks, samas kui vahelduvfunktsioon tagab pumba tasakaalustatud kulumise kogu paigaldatud sõidukipargis.

Reoveepuhastid

Puhastusjaamades käitlevad pumbajaamad toorreovee sissevõttu, primaarse muda ülekandmist, aktiivmuda tagastamist ja puhastatud heitvee ärajuhtimist. Paneel haldab iga pumbaagregaati iseseisvalt koos integreeritud tihendi lekke jälgimise ja laagrite temperatuuriga, mis on kriitiline sukelmootori rikke vältimiseks pideva töötamise korral. Suhtlus tehasega SCADA pakub reaalajas voolu-, energia- ja tõrkeandmeid.

Tööstuslik heitvesi ja protsessiheitvesi

Toidutöötlemise, keemia-, tekstiili- ja kaevandamistoimingud tekitavad heitvett, mille omadused seavad kahtluse alla standardse pumba juhtimise – söövitavad vedelikud, kõrge kuivainesisaldus, kõrge temperatuur või kiudmaterjalid. Paneeli mootorikaitseprofiile saab häälestada, et tuvastada pumba ummistus varakult, käivitades automaatse tagasi- ja uuesti proovimise tsükli, et kõrvaldada tiiviku takistused enne operaatori sekkumist.

Kommerts- ja elamukomplekside pumbajaamad

Suured büroopargid, kaubanduskeskused ja mitme torniga elamuarendused, mis töötavad madalamal kui munitsipaalkanalisatsiooni astmel, nõuavad usaldusväärset keldrikarteri pumba juhtimist. Paneel tagab täisautomaatse töö kõrgetasemeliste häireväljunditega, mis on ühendatud hoone juhtimissüsteemiga, tagades sellega, et puudub oht kanalisatsiooni varumiseks hõivatud ruumidesse. Selle kompaktne seinale kinnitatav konfiguratsioon sobib ärikeldritele tüüpilise piiratud taimeruumiga.

Sademevee ja üleujutuste kontrolli pump

Tugevate vihmasadude ajal äravoolu haldavad sademeveejaamad seisavad silmitsi pikkade jõudeperioodidega, millele järgneb järsk ja intensiivne sissevool. Paneel pakub vihmarežiimi aktiveerimise skeemi: kui vihmamõõturilt või kaevu tõusul on tormipäästik, lülituvad kõik pumbad prioriteetsesse käivitusjärjestusse. Kiire vaheldumine pikaajalise tormipumpamise ajal takistab ühelgi pumbal kogu soojuskoormust kandmast.

Kaug- ja järelevalveta paigaldused

Maapiirkondades või hajusates kohtades asuvad reoveepumbajaamad saavad kasu paneeli täielikust automatiseerimisest ja kaugseire võimalusest. Sisseehitatud 4G lüüs või raadiotelemeetria liides saadab pumba oleku, karteri taseme ja häireandmed kesksesse juhtimiskeskusesse. Operaatorid saavad häireid kinnitada ja reise kaugjuhtimisega lähtestada, vähendades drastiliselt sadade kilomeetrite kaugusel asuvate jaamade külastamise kulusid ja viivitusi.

Tehniline sügavsukeldumine

Veepuhastuspumba juhtpaneel ühendab tasemepõhise pumpade järjestamise, kanalisatsiooniga seotud mootorikaitse ja tugeva keskkonnakarastamise üheks tehases testitud komplektiks.

Taseme tuvastamine ja pumba järjestamine

Kontroller võtab vastu ühe või mitme taseme signaale ujuklülititest (diskreetsed, tavaliselt neli taset: seiskamine, juhtpumba käivitamine, viivitusega pumba käivitamine, kõrge häire) või pideva 4–20 mA analoogsisendiga hüdrostaatilise rõhuanduri või ultrahelianduri kaudu. Kui karteri tase tõuseb peamise alguspunktini, käivitub tööpump. Kui sissevool ületab ühe pumba tühjendusmäära ja tase jätkab tõusmist viivituse alguspunktini, käivitab kontroller abipumba. Kui tase langeb peatumispunktini, peatuvad kõik pumbad. Kõrgetasemeline häire käivitub, kui kogumiskaev saavutab kriitilise künnise – mis näitab pumpamisvõimsusest suuremat sissevoolu või pumba riket – ja see signaal edastatakse telemeetriasüsteemi prioriteetse häirena. Konfigureeritav sisselülitustaimer hoiab pumbad pärast seiskamispunkti jõudmist lühikest aega töökorras, et tühjendada väljavoolutoru, vältides tahkete ainete sadestumist.

Automaatne vaheldumine ja tööülesannete juhtimine

Kontroller vahetab juhtpumba tähistust iga pumbatsükli või konfigureeritava töötunni alusel. Vaheldumine toimub seiskamispunktis – pärast praeguse tsükli lõppemist saab juhiks järgmine pump. Kui juhtpump ei käivitu või käivitub töötamise ajal, määrab kontroller automaatselt järgmise saadaoleva pumba juhtpumbaks ja käivitab selle viivitamatult, lukustades vigase pumba ja tekitades häire. See automaatne ümberlülitus tagab jaama pideva töö ilma operaatori sekkumiseta.

Reoveespetsiifiline mootorikaitse

Lisaks standardsele ülekoormus- ja lühisekaitsele sisaldab paneel kaitseid, mis on kohandatud sukelveepumpade rikkerežiimidele. Tihendi lekke tuvastamiseks kasutatakse juhtivusandurit pumba õlikambris või tihendiõõnes. Kui tuvastatakse vee sissepääs, annab paneel häire – võimaldades hoolduse ajakava koostamist enne mootori mähise kahjustamist – ja selle saab konfigureerida pumpa välja lülitama, kui leke jõuab kriitilise läveni. Laagri temperatuuri jälgimine aktsepteerib pumba mootorisse sisseehitatud PTC termistori või PT100 sisendeid. Ületemperatuur käivitab olenevalt raskusastmest kas häire või väljalülituse. Pumba ummistuskaitse kasutab mootori vooluprofiili: kui kontroller näeb voolu järsku langust alla normaalse tööriba, mis viitab blokeeritud või takerdunud tiiviku töötulele, käivitab see enne häire andmist konfigureeritava tagurdamise ja uuesti proovimise tsükli (üks või mitu lühikest tagurpidikäiku takistuse kõrvaldamiseks).

Käivitusmeetodid

Paneel sobitab käivitusmeetodi pumba mootori suuruse ja koha toitepiirangutega. Otsekäivitus sobib väiksematele pumpadele kuni ligikaudu 7,5 kW. Star-delta käivitamine vähendab keskmise võimsusega pumpade sisselülitamist. Pehmed käivitid on ette nähtud suurematele pumpadele, kus tuleb kontrollida toitepinge langust ja vältida tagasilöögiklapi järsust käivitumist. VFD-sid kasutatakse siis, kui on vaja muutuva kiirusega tööd – näiteks pumba kiiruse ja sissevooluga vastavusse viimine, et säilitada ühtlane märja kaevu tase, selle asemel, et liikuda fikseeritud sisse- ja väljalülituspunktide vahel.

Juhtige võimsust ja ohutust

Spetsiaalne juhttrafo varustab kontrollerit, HMI-d, andureid ja häireahelaid 24 V vahelduvvoolu või 24 V alalisvooluga – mootori vooluteest täielikult isoleeritud. Paneeli uksel olevad hädaseiskamisnupud isoleerivad mehaaniliselt pumba toite. Väline turvablokeeringu ahel võtab vastu sisendeid märja kaevu gaasituvastusest, pumbajaama sissepääsu ukseblokeeringutest ja termokaitsest mis tahes ülesvoolu seadmest.

HMI ja operaatoriliides

Uksele paigaldatud tekstiekraan või värviline puuteekraan pakub reaalajas karteri taset, pumba olekut, töötunde, käivitusloendust, mootori voolu ja aktiivseid häireid koos ajatempliga rikete ajalooga. Liides toetab hoolduseks pumba käsitsijuhtimist koos automaatse taastamisega pärast konfigureeritavat ajalõpu, et vältida juhuslikku käsitsi lukustumist. Parameetrite reguleerimine – taseme sättepunktid, sisselülitamistaimerid, vahelduvrežiim – on parooliga kaitstud.

Kaugjälgimine

Standardne RS485 Modbus RTU ühendub pumbajaama telemeetriaseadmetega. Valikuline 4G või Etherneti pilvevärav pakub otsest veebi- ja nutitelefonijuurdepääsu pumba olekule, tasemeandmetele, energiatarbimisele ja häireteadetele. Kuiva kontakti häireväljund iga pumba vea ja tavalise kõrgetasemelise olukorra jaoks on tavaliselt telemeetriasüsteemiga ühendatud võrgupõhise häire ees.

Korpus ja korrosioonikaitse

Reoveepumplates on söövitav atmosfäär – vesiniksulfiid, niiskus ja mõnel juhul ka kemikaalide aurud. Korpus on valmistatud tsingitud terasest, mis on kaetud kemikaalikindla pulbervärviga. IP55 on standardne; IP65 tihendatud kaablisisendiga tihendustihendi kaudu on ette nähtud välistingimustes või avatud paigaldustele. Ventilatsioonifiltrid kasutavad aktiivsütt, kus H₂S kokkupuude on märkimisväärne. Kõik sisemised metallitööd on kaetud või roostevabast terasest ning PCB-d on niiskuse ja söövitavate gaaside eest ühtlaselt kaetud.

Korduma kippuvad küsimused

K1: Milliseid tasemeandureid saab paneel vastu võtta ja mitut taset see kontrollib?

Paneel toetab ujuklüliteid (tavaliselt neli diskreetset taset), hüdrostaatilisi rõhuandureid (4–20 mA) või ultraheliandureid. Diskreetsete ujukite puhul on juhtimistasemed seiskamine, juhtpumba käivitamine, viivitusega pumba käivitamine ja kõrge häire. Analoogsensoriga programmeeritakse need sättepunktid otse kontrolleris, pakkudes suuremat paindlikkust ja kaugjuhitavust.

Q2: Kuidas paneel käsitleb pumba ummistumist kaltsudest ja tahketest ainetest?

Kontroller jälgib pidevalt mootori voolu. Kui vool langeb oluliselt alla normaalse pumpamissageduse, tuvastab kontroller tõenäolise ummistuse ja käivitab automaatse tagasipööramise ja uuesti proovimise jada. Pump käivitatakse korraks tagurpidi, et eemaldada takistus, seejärel taaskäivitatakse edasi. Kui katse õnnestub ja vool normaliseerub, jätkatakse tööd. Kui ummistus püsib pärast konfigureeritud katsete arvu, lukustatakse pump ja genereeritakse häire.

K3: Mis juhtub, kui tööpump töötamise ajal rikki läheb?

Kontroller määrab rikkis pumba kohe kättesaamatuks, valib pöörlemisjärjestuses järgmise saadaoleva pumba, käivitab selle ja annab veateate. See automaatne ümberlülitus tagab pumpamise viivituseta jätkumise. Vigane pump jääb lukustatuks kuni häire kinnitamiseni ja rikke kõrvaldamiseni.

K4: Kuidas vaheldumine töötab ja kas ma saan selle seadistada töötunnipõhisele pöörlemisele?

Vaheldumine muudab seda, milline pump toimib juhtmena pärast iga täielikku pumbatsüklit või konfigureeritava töötunni künnisel. Töötunnipõhine pöörlemine võrdsustab mehaanilise kulumise ja tihendi eluea kõigi pumpade puhul. Vaheldumine toimub peatuspunktis, kui kaev on tühi, seega pole üleminekul kõrgetasemeliste sündmuste ohtu.

K5: Millised side- ja kaughäirevalikud on kaasatud?

Paneel sisaldab: pingevabad releekontaktid ühiseks häireks, kõrgetasemeliseks häireks ja individuaalseks pumba veaks (juhtmega telemeetriaühenduse jaoks); RS485 Modbus RTU standardina kohaliku SCADA või RTU integratsiooni jaoks; ja valikuline 4G pilvevärav otseseks kaugjuurdepääsuks veebibrauseri või nutitelefoni rakenduse kaudu koos tõukemärguannetega.

K6: Kas paneel saab töötada varugeneraatoriga?

Jah. Paneeli pumpade järjestus ja pehmed starterid või täht-kolmnurkkäivitused piiravad sisselülitusvoolu, võimaldades generaatoril oma võimsuse piires pumpasid käivitada. Valikuline generaatori sisendsignaal võib vähendada varutoitel samaaegselt töötavate pumpade arvu, vältides generaatori ülekoormust.

K7: Millist hooldust paneel vajab?

Uksetihendite, ventilatsioonifiltrite ja sisemise seisukorra igakuine visuaalne kontroll. Toiteühenduste ja kontaktori seisukorra kvartaalne kontroll. Taseme sisendite, kõrgetasemelise häire, vaheldumise loogika ja turvaseadmete iga-aastane funktsionaalne testimine. Paneeli korrosioonikaitsemeetmeid tuleks agressiivses keskkonnas igal aastal kontrollida. Kontaktorid on esmane hooldatav element, mille vahetusvälbad sõltuvad pumba tsükli sagedusest.

Piirkondlik kanalisatsioonivõrk – tõstejaama juhtimise uuendamine

Taust

Ühendkuningriigi piirkondlik veeamet haldas üle 40 reovee tõstejaama maa- ja eeslinnapiirkondades, kogudes väikestest kogukondadest reovee ja pumbates selle tsentraliseeritud puhastusseadmetesse. Paljud jaamad olid 15–25-aastased, vananenud juhtpaneelidega, mis kasutasid põhilist ujuklüliti releeloogikat. Ametiasutus seisis silmitsi kasvavate väljakutsumiskuludega pumba ummistuste ja rikete korral, jaama oleku nähtavuse puudumisega plaaniliste ülevaatuste vahel ja raskusi varuosade hankimisega.

Väljakutse

Olemasolevad releepõhised paneelid ei pakkunud kaugseiret, pumba ummistuse tuvastamist ega automaatset vaheldumist – iga jaam töötas ühe pumba käsitsi töörežiimiga ooterežiimis, mille vahetamiseks oli vaja füüsilist visiiti. Tööpumba ummistusjuhtumid jäid avastamata, kuni ka ooterežiimi pump teavitas, põhjustades hädaabikõnesid ja aeg-ajalt reovee lekkeid. Jaamad paiknesid 1500 ruutkilomeetril, muutes reaktiivhoolduse nii aeglaseks kui ka kulukaks.

Kui asutus kavandas juhtimissüsteemi uuendamist, pidid uued paneelid mahtuma olemasolevatesse maapealsetesse kioskidesse ilma tsiviilehituslike muudatusteta, liidestuma nii olemasolevate ujuklülitite kui ka uute ultrahelitaseme anduritega ning suhtlema asutuse olemasoleva telemeetriavõrgu kaudu – UHF-raadio ja GPRS-i segu, mis nõudis Modbusi andmete kõrval ka lihtsaid kuivakontakti häireväljundeid. Spetsifikatsioon nõudis ka automaatset vaheldumist, ummistuse tuvastamist ja tihendi lekke jälgimist.

Miks veetöötluspumba juhtpaneel?

Tehases loodud paneelilahendus rahuldas kõik nõuded ühes paketis. Paneelid ehitati täpselt kioski tagapaneelide paigaldusmõõtmete järgi, vältides igasugust konstruktsioonitööd. Kontroller aktsepteeris nii olemasolevaid ujuklüliti sisendeid kui ka uusi ultraheli 4–20 mA signaale, võimaldades jaamu järk-järgult uuendada.

Pumba ummistuse tuvastamine osutus otsustavaks. Varased katsed kolmes jaamas tuvastasid, et paljud ummistuse väljakutsungid olid tegelikult katkendlikud tõrked, mis taandusid ise – paneeli automaatne tagasipööramise ja uuesti proovimise jada lahendas need ilma operaatori sekkumiseta. Ainult püsivad ummistused käivitasid häire. Tihendi lekke jälgimine tuvastas kasutuselevõtu ajal niiskuse sissetungimise kahes pumbas, võimaldades enne pumpade tavakasutusse võtmist laagrid ennetavalt välja vahetada.

Häireväljundid konfigureeriti liidestama otse asutuse olemasolevate UHF-telemeetria jaamadega. Koos SCADA meeskonnale kättesaadavate Modbusi andmetega sai asutus nii lihtsa veateate kui ka üksikasjaliku jaamaanalüüsi.

Kasutuselevõtt

Nelikümmend kokkupandavat paneeli, mis olid konfigureeritud kahe pumbaga jaamadele (1,5 kW kuni 15 kW), valmistati ja testiti nelja kuu jooksul ning asutuse elektrimeeskond paigaldas standardiseeritud kasutuselevõtuprotseduuri järgi. Paneelid sisaldasid 7,5 kW ja suuremate pumpade pehmekäivitit, tihendi lekke ja laagri temperatuuri jälgimise sisendeid, ummistuse tuvastamise loogikat ning nii ujuki kui ka ultraheli taseme ühilduvust. Järkjärgulise kasutuselevõtu käigus uuendati kuus jaama kuus ja kogu võrk valmis vähem kui kaheksa kuuga.

Tulemused

●  Avariipumba väljakutsumise arv vähenes esimese aasta jooksul ligikaudu 60%, mis tuleneb automaatsest tagasipööramisest ja uuesti proovimisest väiksemate ummistuste likvideerimisest ning tihendite lekke jälgimise varajasest hoiatusest, mis võimaldab planeeritud hooldust.

●  Pumpade vaheldumisi tasakaalustatud töötunnid töö- ja ootepumpade vahel enamikus jaamades esimest korda, pikendades mehaaniliste tihendite ja laagrite hooldusvälbasid.

●  SCADA meeskond saavutas reaalajas nähtavuse kogu 40 jaama karteri tasemete, pumba oleku ja töötundide kohta, asendades varasema iganädalase füüsilise kontrolli.

●  Operaatorid teatasid, et standardiseeritud paneelide paigutus kõigis jaamades lihtsustas oluliselt rikete leidmist, kuna iga tehnik teadis täpselt, kus iga komponent ja terminal asub.

●  Asutus on sellest ajast peale võtnud kasutusele sama paneeli spetsifikatsiooni veel 15 jaama jaoks võrgulaiendusprogrammis.
