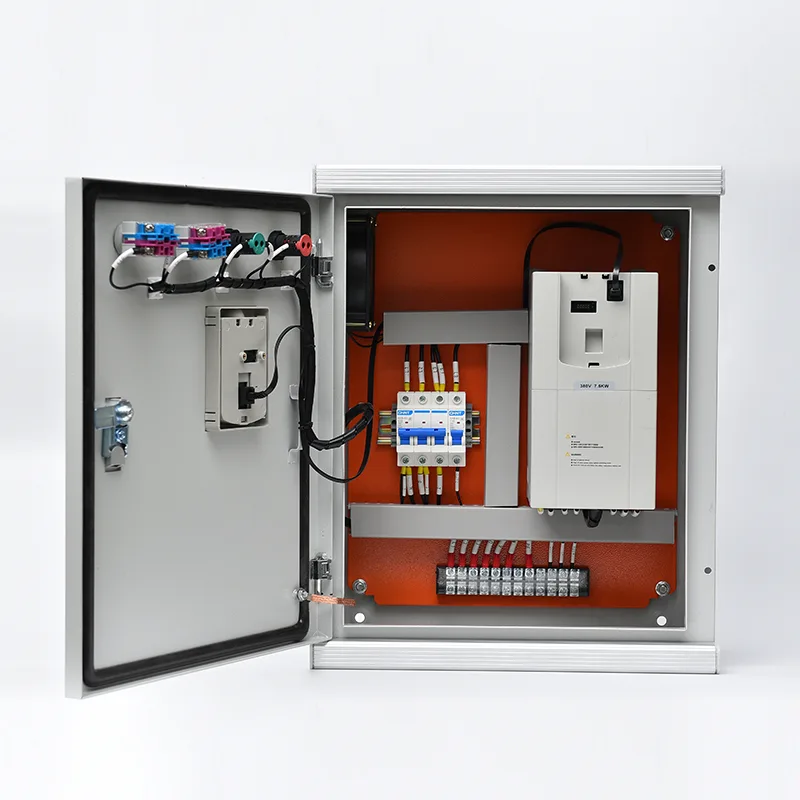

VFD juhtpaneel

See kapp paikneb spetsiaalselt ehitatud korpuses, mille reiting on IP42 kuni IP65, ja selles on integreeritud muutuva sagedusega ajam koos kogu vajaliku toite- ja juhtimisinfrastruktuuriga: sissetuleva vooluvõrgu isolatsioon, liini- ja koormusreaktorid harmooniliste leevenduste ja mootorikaablite kaitseks, sisendkaitsmete või kaitselülitite kaitse, väljundi dV/dt (vajadusel) või täisfiltriga mootorikaitse. Nimetatud võimsus ulatub 0,75 kW kuni üle 630 kW standardsete pingeklasside (380 V, 400 V, 480 V, 690 V) puhul. VFD ise on suure jõudlusega vektorjuhtimisajam, mis tagab täispöördemomendi nullkiirusel, automaatse energia optimeerimise ja integreeritud PID-regulaatoriga rõhu, vooluhulga või temperatuuri reguleerimiseks. Ukse külge kinnitatud HMI-klaviatuur või puuteekraan pakub kohalikku juhtimist, juurdepääsu parameetritele ja diagnostikateavet, samas kui Modbusi RTU/TCP, Profibusi, Profineti või Etherneti/IP-sidepordid võimaldavad kaugjärelevalvet ja integreerimist kogu tehast hõlmavatesse automatiseerimissüsteemidesse. Käsitsi möödaviigu valik – kasutades kontaktoreid või integreeritud ülekandelülitit – võimaldab mootorit töötada otse vooluvõrgust, et säilitada protsessi järjepidevus ajami hooldamise ajal. Põhjalikud kaitsefunktsioonid hõlmavad lühist, ülekoormust, ülepinget, alapinget, faasikadu, maandusvigu, mootori seiskumist ja ületemperatuuri, kusjuures kõik väljalülitussündmused registreeritakse hooldusanalüüsiks.

Tooterakendused

Kõikjal, kus mootoriga käitatavad seadmed saavad kasu kiiruse reguleerimisest, energiatõhususest ja pehmest käivitamisest, pakub VFD juhtpaneel terviklikku, eelprojekteeritud ajamilahendust tööstus- ja infrastruktuurirakenduste jaoks.

Vee- ja reoveepumbajaamad

Munitsipaalveevarustus- ja reoveepuhastid töötavad kogu päeva jooksul muutuva nõudlusega suuri pumpasid. VFD juhtpaneel, mis juhib puurauku, võimendit või ülekandepumpa, moduleerib mootori kiirust, et säilitada konstantset veerõhku või voolu ilma drosselventiilideta – saavutades tavaliselt 20–40% energiasäästu võrreldes fikseeritud kiirusega otse-on-line tööga. Pehme käivitusvõime välistab veehaamri pikkades torustikes ja vähendab mehaanilist pinget pumba tiivikutele, võllidele ja muhvidele. Reoveerakendustes hoiab automaatne rambimine ära lisatasu ülevoolu märja ilmaga tippvoolude ajal. Koondusvalmidusega konfiguratsioonid võimaldavad pumba ümberlülitamist töö-/ooterežiimil.

Tööstuslikud ventilaatorid ja puhurid

Elektrijaamade, tsemenditehaste, kaevanduste ja tootmisrajatiste suured tsentrifugaal- ja aksiaalventilaatorid on ideaalsed VFD kandidaadid. Kapp võimaldab täpset õhuvoolu reguleerimist põlemisõhu, väljatõmbe, tolmu eemaldamise või protsessi jahutamise jaoks ilma sisselaskelaba või siibri drosselkaodeta. Katelde ja ahjude indutseeritud tõmbe- ja sundtõmbega ventilaatorite VFD-juhtimine võimaldab oluliselt säästa energiat, säilitades samal ajal optimaalse õhu-kütuse suhte. Suitsu eemaldamise ja tunneli ventilatsiooniventilaatorid saavad kasu kapi tuletõrjuja funktsioonist, mis võimaldab otse-on-line hädaolukorra toimimist sõltumata VFD olekust.

Kompressorid ja jahutussüsteemid

Kruvi-, kolb- ja tsentrifugaalkompressorid tööstuslikes jahutus-, õhueraldus- ja protsessigaaside rakendustes töötavad kõige tõhusamalt osakoormusel, kui kiirust reguleeritakse. VFD juhtpaneel reguleerib kompressori mootori kiirust, et see sobiks muutuva jahutus- või protsessivajadusega, säilitades täpse imemis- või tühjendusrõhu, vältides samal ajal energiakadusid laadimisel/tühjendamisel. Integreeritud PID-juhtimine koos rõhuanduri tagasisidega tagab tiheda reguleerimise ja kiirendusrambi juhtimine piirab käivitusvoolu hüppeid tehase elektrisüsteemis.

Konveierid, purustid ja materjalikäitlus

Kaevanduskonveierid, täitematerjali purustid ja puistematerjalide käitlemissüsteemid nõuavad suurt käivitusmomenti ja kontrollitud kiirendust, et vältida lindi libisemist, mehaanilist lööki ja materjali mahavalgumist. VFD juhtpaneel pakub programmeeritavate kiirendusrampide abil täispöördemomenti nullkiirusest, kaitstes käigukaste, sidureid ja rihmaliiteid. Purustirakendustes kaitsevad VFD voolupiirangu funktsioon ja seiskumiskaitse mootorit kinnikiilunud materjali ülekoormuse eest.

HVAC jahutus- ja jahutusveesüsteemid

Mitme jahuti, jahutustornide ja veeringluspumpadega tsentraalsed HVAC-süsteemid kasutavad seda hoone koormuse alusel voolu moduleerimiseks. Sekundaarsed jahutusveepumbad, mis reageerivad diferentsiaalrõhule, jahutustorni ventilaatori kiiruse reguleerimine kondensaatori vee optimaalseks temperatuuriks ja kondensaatori veepumba modulatsioon, saavad kõik kasu kappi integreeritud VFD juhtimisest koos BMS-i ühendumisega BACneti või Modbusi kaudu.

Niisutus ja põllumajanduslik pumpamine

Suuremahulised keskpöörd-, tilguti- ja üleujutusniisutussüsteemid nõuavad kogu kasvuperioodi jooksul muutuvat veevarustuskiirust. Pumbajaama VFD-paneel võimaldab operaatoril valida voolukiirust lihtsa potentsiomeetri, HMI või kaugtelemeetriasignaali abil – sobitades pumba väljundi täpselt põllukultuuri veevajaduse ja saadaoleva veejaotusega.

Tehniline sügavsukeldumine

VFD-kapp integreerib muutuva sagedusega ajami kõigi toitehalduse, kaitse ja juhtimise alamsüsteemidega – pakkudes terviklikku mootori käivitamise ja kiiruse reguleerimise lahendust ühes eeltestitud korpuses.

Põhivoolutee ja vooluahela kaitse

Sissetulev kolmefaasiline toide ühendub peaisolaatori või vormitud korpusega kaitselülitiga, mis on ette nähtud kapi täiskoormuse voolu ja ajami kadude jaoks. Sisendsulatus tagab VFD alaldi astmele pooljuhtväärtusega (aR) kaitse, I²t koordineerimine tagab kaitsme tühjenemise enne dioodi kahjustamist sisemiste rikete korral. Standardvarustuses on liinireaktor või alalisvoolu lingi drossel, mis vähendab sisendharmooniliste voolude moonutusi ja kaitseb ajami alalisvoolu siini kondensaatoreid toitepoolse pinge järskude eest. Märkimisväärse tausta harmoonilise moonutusega või nõudlike elektriühenduste nõuetega paigaldiste jaoks saab valida passiivse harmoonilise filtri või aktiivse esiotsa alaldi.

VFD ajami tehnoloogia

Kapi südameks on suure jõudlusega vektorjuhtimisega VFD, mis kasutab kuuenda põlvkonna IGBT toitemooduleid ja kiiret DSP- või FPGA-juhtsüdamikku. Saadaval on avatud ahelaga ja suletud ahelaga vektorjuhtimisrežiimid – avatud ahelaga standardse pumba ja ventilaatori töö jaoks, suletud ahelaga koodri tagasisidega suure pöördemomendi ja väikese kiirusega rakenduste jaoks, nagu ekstruuderid või tõstukid. Ajam väljastab automaatselt optimeeritud lülitussagedusega impulsi laiusmoduleeritud lainekuju, mis on tasakaalus mootori akustilise müra ja ajami kadude vahel. Peamised ajami funktsioonid hõlmavad järgmist:

●  Automaatne pöördemomendi suurendamine ja libisemise kompenseerimine stabiilseks madalal kiirusel töötamiseks

●  Lennukäivitusfunktsioon, et püüda kinni vabal mootoril ilma väljalülitumiseta

●  Programmeeritavad vahelejätmise sagedused mehaanilise resonantsi vältimiseks

●  Integreeritud PID-kontroller koos sättepunkti rambi, une-/äratusloogika ja kahe kanaliga tagasisidega pumba jaotusrakenduste jaoks

Väljundi filtreerimine ja mootorikaitse

Sõltuvalt kapi ja mootori vahelisest kaabli kaugusest on kaasas väljundi filtreerimine:

dV/dt filter: piirab pinge tõusu aega ja tipppinget mootori klemmidel kaabli kulgemisel kuni umbes 100–150 m

Siinusfilter: pakub peaaegu siinuskujulist lainekuju kaablite jaoks, mis on pikemad kui 150 m, ja sukelpumpade jaoks, kus mootori mähise isolatsioon on pinge suhtes tundlik

Vajaduse korral on integreeritud väljundkontaktorid töö-/ooterežiimi mootorite valimiseks. Mootori kaitsefunktsioonid – termiline ülekoormus, faasikadu, voolu tasakaalustamatus, seiskumise tuvastamine, alakoormus (kuivkäivitus) ja maandusrike – töötavad ajami tarkvaras pidevalt ning neid täiendavad vajaduse korral välised ülekoormusreleed.

Konfiguratsioonist ja protsesside järjepidevusest möödaviigu

Manuaalne möödaviiguahel, mis on ehitatud pingestatud kontaktoritega või mehaaniliselt blokeeritud ülekandelülitiga, võimaldab mootorit juhtida otse vooluvõrgust, samal ajal kui VFD on hoolduseks isoleeritud. Möödaviik on mõeldud koormuseta ülekandmiseks: mootor tuleb enne VFD ja möödaviigurežiimide vahelist ümberlülitamist seisata. Integreeritud elektriline ja mehaaniline blokeering hoiab ära vooluvõrgu tahtmatu tagasivoolu ajami väljundklemmidele, mis võib põhjustada katastroofilisi kahjustusi. Valikuline automaatne möödaviigukonfiguratsioon kasutab programmeeritavat loogikareleed või väikest PLC-d, et hallata sujuvat ajamist vooluvõrku ülekandmist VFD-reisil, säilitades protsesside järjepidevuse kriitilistes rakendustes.

Mitme mootoriga ja sünkroniseeritud konfiguratsioonid

Rakenduste jaoks, kus mitu mootorit peavad jagama ühte ajamit (järjestikune töö), sisaldab korpus PLC-põhise järjestusloogikaga mootoripõhiseid väljundkontaktoreid. Mitme mootoriga rakenduste jaoks, mis nõuavad sünkroniseeritud kiirust (nt topeltkonveierid või mitme ventilaatoriga õhkjahutusega kondensaatorid), juhitakse üksikuid väljundinvertereid ühisest alalisvoolusiinist või sünkroniseeritakse need kiire ajamitevahelise side kaudu koos ülem- ja alamkiiruse ja pöördemomendi juhtimisega.

Juhtliides, side ja HMI

Uksele paigaldatud operaatoriliides pakub kohalikku käivitust/seiskamist, kiiruse etteandeväärtust (potentsiomeetri või klahvistiku sisestuse kaudu), režiimi valikut (VFD/Bypass/Off) ja süsteemi oleku näitu. Graafiline HMI puuteekraan on saadaval keerukate mitme mootoriga või protsessiahelaga rakenduste jaoks, mis kuvab reaalajas tööparameetreid, trendiandmeid, häireloge ja energiatarbimise mõõdikuid.

Sidepordid toetavad kõiki peamisi tööstusprotokolle: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP ja BACnet. Ajam avaldab järelevalvesüsteemile SCADA, DCS või BMS ulatusliku andmekogumi – kiirus, vool, pöördemoment, võimsus, alalisvoolu siini pinge, temperatuur, töötunnid ja energiatarbimine. Aktsepteeritakse kaugkäivituse/seiskamise ja kiiruse viitekäsklusi koos südamelöökide ajalõpu ja konfigureeritavate varustrateegiatega, kui side katkeb.

Korpus ja keskkonnakujundus

Põrandal seisev kapp on valmistatud 1,5 mm kuni 2,0 mm paksusest tsingitud või roostevabast terasest lehest, pidevalt keevitatud ja pulbervärvitud. Kaitseastmed IP42 kuni IP65 sobivad saidi tingimustega:

● IP42/IP43: siseruumide elektriruumid ja mootorite juhtimiskeskused

● IP54/IP55: tolmuohtlikud tööstuskeskkonnad, pumbajaamad ja pooleldi avatud kohad

●  IP65: välistingimustes paigaldamine vihma ja tolmuga kokku puutudes

Soojusjuhtimine kasutab arvutatud kombinatsiooni loomulikust konvektsioonist, filtreeritud sundõhuventilatsioonist koos reguleeritava temperatuuriga ventilaatoritega ning suure võimsusega või kõrge keskkonnaga paigaldiste puhul õhk-õhk soojusvahetitest või kliimaseadmetest. Kapi sisetemperatuuri tõusu kontrollitakse VFD tootja maksimaalse töötemperatuuri alusel, mis on tavaliselt 40 °C kuni 50 °C, sõltuvalt amortisatsioonist.

Testimine ja sertifitseerimine

Iga VFD-kapp läbib tehases määratletud vastuvõtutesti: toiteahela järjepidevuse ja isolatsioonitakistuse, VFD parameetrite üleslaadimise ja kinnitamise kinnitatud parameetrite ajakava järgi, juhtjuhtmete punktidevahelise kontrolli, käivituse/seiskamise funktsionaalse simulatsiooni, kiiruse reguleerimise, möödaviigu ülekandmise (kui see on paigaldatud) ja turvablokeeringu kontrolli. Saadaval on täielik FAT-dokumentatsioon. Kapp on projekteeritud ja valmistatud vastavalt standardile IEC 61439-1/2, kõik komponendid on varustatud CE-märgisega ja vajadusel on saadaval UL-sertifikaat.

Korduma kippuvad küsimused

K1: Mis vahe on VFD ja VFD juhtpaneeli ostmisel?

Eraldiseisev VFD vajab täielikuks paigaldamiseks lisakomponente: ülesvoolu kaitselüliti või kaitsmed, liini- ja koormusreaktorid, väljundfiltrid pikkade kaablite jaoks, möödaviiguahel, kui ajami teenindamise ajal on vaja protsessi järjepidevust, ja soojusjuhtimisega korpus. VFD juhtpaneel integreerib kõik need – eelprojekteeritud, eeljuhtmestatud ja eeltestitud – ühte koostu. See välistab kohapealse projekteerimise teadmata asjaolud, vähendab paigaldusaega ja annab kogu mootoriajamisüsteemile üheainsa garantii.

2. küsimus: millised võimsused ja pinged on saadaval?

Standardkonfiguratsioonid hõlmavad 0,75 kW kuni 630 kW 380 V, 400 V, 480 V ja 690 V kolmefaasiliste toite vahel. Soovi korral on saadaval ka kõrgemad võimsused. Iga kapp on ehitatud teie esitatud konkreetsete mootori andmesildi andmete jaoks – võimsus, pinge, täiskoormuse vool ja töökoormus.

Q3: Kui kaugele võib mootorikaabel korpuse ja mootori vahel kulgeda?

Kaabli pikkuse piirangud sõltuvad paigaldatud väljundfiltrist. Ilma filtreerimiseta piirab VFD tootja tavaliselt kaabli pikkust 50 meetrini. dV/dt filter pikendab seda umbes 150 meetrini. Siinusfilter võimaldab kaablit üle 300 m ja seda soovitatakse tungivalt tundmatu või vananenud mähise isolatsiooniga sukelpumpade ja mootorite jaoks. Valime teie installiandmete põhjal sobiva väljundfiltri.

Q4: kas kapp saab juhtida mitut mootorit?

Jah, mitmes konfiguratsioonis: järjestikune töö (üks VFD, mitu mootorit, ainult üks töötab korraga väljundkontaktoritega, mis valivad aktiivse mootori), sünkroonne mitmemootoriline (mitu VFD-d ühes kapis jagavad alalisvoolu siini või suhtlevad ülem/alluv kiiruse sobitamiseks) või sõltumatu juhtimine (mitu sõltumatut VFD-d ühes suuremas kapis). Öelge meile oma taotlus ja me koostame õige topoloogia.

K5: Kuidas integreerub VFD juhtpaneel minu tehase SCADA või DCS-iga?

VFD sideport – Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP või BACnet – ühendub otse teie järelevalvesüsteemiga. Kõik tööandmed, häired ja diagnostika on saadaval. Toetatud on kahesuunaline juhtimine (kaugkäivitus/seiskamine, kiiruse referents) koos konfigureeritava sidekao käitumisega, et tagada võrgu rikke korral ohutu töö.

K7: Millist hooldust kapp vajab?

Korrapärane hooldus on lihtne: ventilatsioonifiltrite poolaasta puhastamine või vahetus, iga-aastane toiteotsikute termograafiline kontroll ning iga-aastane möödaviiguahela ja turvablokeeringute funktsionaalne kontroll. VFD-l endal on alalisvoolu linkkondensaatorite ja jahutusventilaatorite jaoks määratud kasutusiga – tavaliselt 5–10 aastat, olenevalt töötingimustest – ja need on vahetatavad komponendid. Täielikud hooldusgraafikud on dokumenteeritud kasutusjuhendis.

K8: Kas kapp võib töötada tolmuses või kõrge temperatuuriga keskkonnas?

Jah. Korpuse kaitseaste ja soojusjuhtimise strateegia valitakse teie saidi tingimuste põhjal. Tolmuste keskkondade jaoks on ette nähtud IP55 või IP65 peenfiltreerimisega sisselaskefiltritega. Kui ümbritseva õhu temperatuur on üle 40 °C, tagavad VFD-d, õhukonditsioneer või õhk-vesi soojusvahetid ohutud sisetingimused. Hindame teie saidi andmeid projekteerimisetapi ajal ja pakume välja asjakohase keskkonnakaitse.

M5 kliendi tähelepanu keskpunktis

Piirkondlik veevärk – pumbajaamade moderniseerimisprogramm

Taust

Lõuna-Ameerika piirkondlik veeettevõte haldas oma jaotusvõrgus üle 60 puurkaevu ja survepumbajaama, mis teenindavad ligikaudu kahte miljonit elanikku. Paljud pumbajaamad olid aastakümneid vanad ja kasutasid voolu reguleerimiseks fikseeritud kiirusega otseühendusega startereid koos drosselventiilidega. Kommunaalettevõte seisis silmitsi kasvavate energiakulude, veehaamri ja mehaanilise pinge tõttu sagedaste pumba- ja torujuhtmete riketega ning vananenud juhtimisriistvara varuosade hankimise raskustega.

Väljakutse

Ettevõte otsustas moderniseerida oma pumbajaamad VFD juhtimisega etapiviisilise programmina, võttes esmalt sihikule 20 suurimat jaama. Iga jaam esitles sarnast profiili: kaks kuni neli töö-/ooterežiimis pumbakomplekti (45 kW kuni 200 kW), pikad mootorikaablid (sageli üle 150 m kuni sukelpuurkaevpumpadeni), tolmused poolväliskeskkonnad kaugetes kohtades ja piiratud kohapealne elektriline tugi keerukaks süsteemihoolduseks.

Konkreetsed piirangud hõlmasid:

●  VFD lahendus pidi võimaldama pikad kaablid sukelpumpadeni ilma mootori mähiste isolatsiooni halvendamata

● Käsitsi ümbersõit oli kohustuslik veevarustuse säilitamiseks VFD hooldamise ajal, kuna paljudel jaamadel ei olnud ooterežiimi pumba koondamist

●  Kaugjälgimise võimalus oli kulukate saidikülastuste vähendamiseks hädavajalik

●  Elektripaigaldise pidid teostama kohalikud töövõtjad, kellel on minimaalse VFD kasutuselevõtu kogemusega

Miks valida meie VFD juhtpaneelid?

Pärast nii komponentidest pärinevate VFD moderniseerimise kui ka integreeritud VFD juhtpaneelide hindamist valis utiliit kapipõhise lähenemisviisi. Kasu oli selge:

●  Kõik kapid olid tehases konstrueeritud väljundi siinusfiltritega, mis sobitati konkreetse kaabli pikkuse ja mootori isolatsioonitüübiga, välistades mootori mähise kahjustamise riski peegeldunud lainepinge piikide tõttu.

●  Integreeritud käsitsi möödaviiguahel, mis on eelnevalt ühendatud ja testitud, andis ettevõttele kindlustunde, et veevarustus jätkub mis tahes VFD teenindussündmuse ajal

●  Uksele paigaldatud HMI ja täielikult parameetritega VFD olid tehases laaditud pumba kõverate andmete, PID rõhu reguleerimise seadete ja utiliidi standardsete kaitselävedega – võimaldades kohalikel töövõtjatel iga kapi kasutusele võtta, ühendades lihtsalt toiteallika, pumba mootori ja rõhuanduri.

● Igas kapis olevad GPRS/4G kaugseiremoodulid edastasid tööandmed – vooluhulk, rõhk, energiatarbimine, töötunnid, häire olek – otse utiliidi kesksele SCADA platvormile.

IP55-kategooria peenfiltreerimise sisselaskeavade ja päikesevarjudega karbid sobisid tolmusesse ja avatud pumbajaamakeskkonda

Kasutuselevõtt

Valmistati kakskümmend VFD-kappi (45 kW kuni 200 kW), millest igaühel oli väljundi siinusfilter, käsitsi möödaviik, IP55 korpus, GPRS-i kaugtelemeetria ja eelkonfigureeritud PID-rõhu juhtimine. Kapid tarniti terviklike, tehases testitud üksustena. Kohalikud elektritöövõtjad paigaldasid ja võtsid kapid kasutusele järjestikku 10-kuulise programmi jooksul. Kaugkasutuselevõtu tuge pakkusid tootja insenerid videolingi kaudu esimese kolme jaama jaoks; järgmised jaamad tellisid iseseisvalt kohalikud meeskonnad, kasutades standardset dokumentatsiooni.

Tulemused

20 moderniseeritud jaama energiatarbimine vähenes eelmise drosselklapi tööga võrreldes keskmiselt 32%, kuna VFD-d sobitasid pumba kiiruse täpselt süsteemi nõudlusega.

Pumba ja torustiku hoolduskulud langesid märkimisväärselt: veehaamri sündmused kõrvaldati ning pumba laagrite ja tihendi eluiga pikendati pehmekäivituse rampimise kaudu.

20 jaamas, mille kaabli pikkus oli kuni 250 m, ei esinenud ühtegi mootoriisolatsiooni riket, mis kinnitab siinusfiltri spetsifikatsiooni.

Utiliidi keskne operatiivmeeskond jälgib nüüd kõiki 20 jaama ühelt SCADA armatuurlaualt, saades automaatsed SMS-alarmid mis tahes pumba väljalülitumise või rõhuhälbe kohta – see vähendab reaktiivsete objektikülastuste arvu üle 60%.

Esimese etapi edu on ajendanud utiliiti laiendama programmi ülejäänud 40 pumbajaamale, standardiseerides sama VFD kabineti spetsifikatsiooni ning võimaldades ühtset hoolduskoolitust ja varuosade varusid kogu võrgus.
