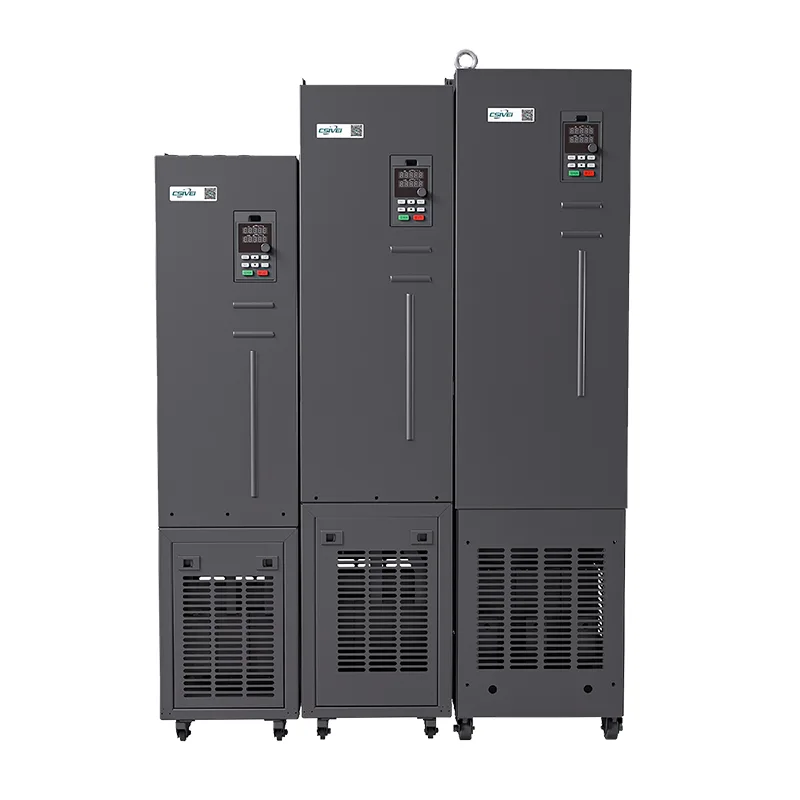

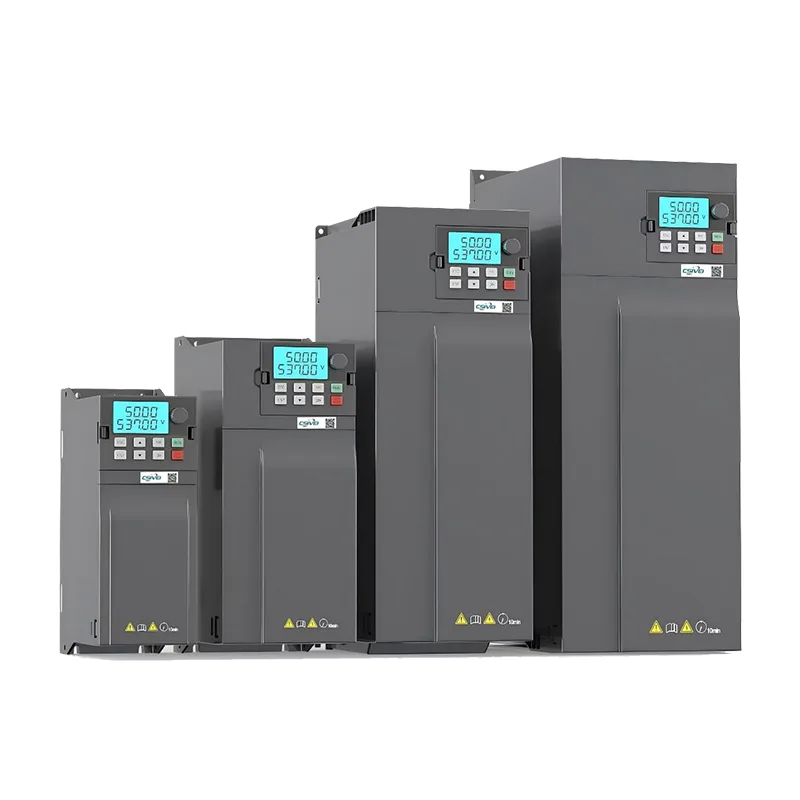

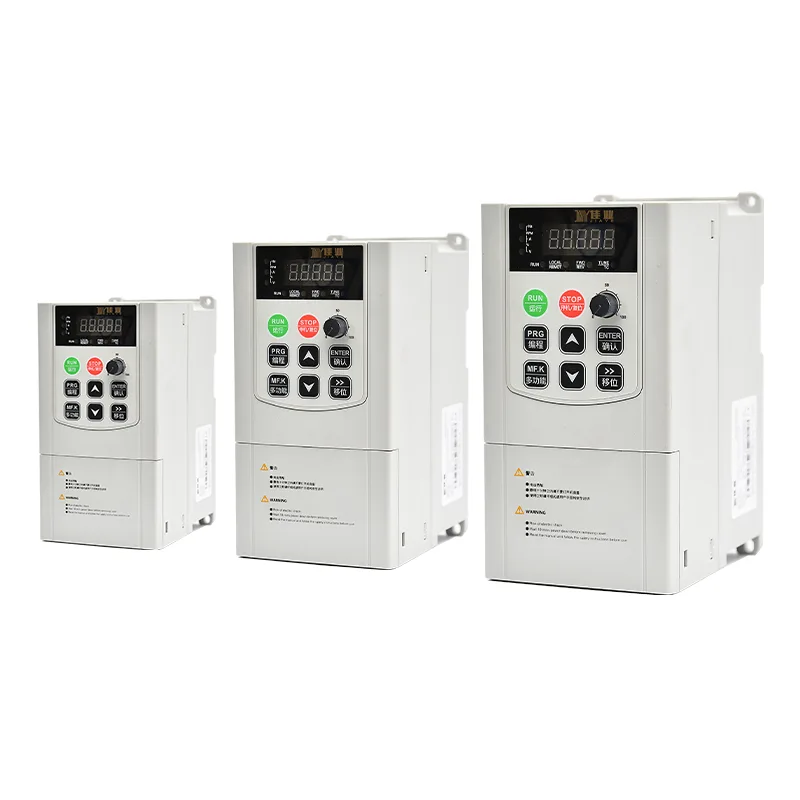

Suure jõudlusega 3-faasiline vahelduvvooluajam VFD

Ostke suure jõudlusega 3-faasiline vahelduvvooluajam VFD Hiinas asuvast Csivei tehasest. See on mõeldud raskeveokite tööstuslikeks rakendusteks ja sobib suurte ventilaatorite, tsentrifugaalpumpade, kompressorite ja tootmisliinide konveierite jaoks. See pakub pidevas töös erakordset pöördemomenti ja stabiilsust. Täiustatud suletud ahelaga vektorjuhtimisega ajam toetab suurt käivitusmomenti, sisseehitatud PLC-funktsioone, mitut sideprotokolli (Modbus, Profibus valikuline) ja intuitiivset LCD-klaviatuuri reaalajas jälgimiseks. IP20 korpus koos valikulise IP40 filtriga tagab töökindluse nõudlikes keskkondades.

Mis on suure jõudlusega 3-faasiline vahelduvvooluajami VFD ja miks see on oluline?

Muutuva sagedusega ajam reguleerib mootori kiirust ja pöördemomenti, reguleerides tarnitava toite sagedust ja pinget. Kuid meie CSIVEI VFD ületab põhikiiruse reguleerimise palju.

See võimaldab pehmet käivitamist, et vähendada mehaanilist pinget, dünaamilist pöördemomendi reaktsiooni raskete koormuste korral ja reaalajas energia optimeerimist, mis vähendab otseselt elektritarbimist. Toimingute jaoks, mis nõuavad täpset sünkroonimist – nagu mitmeosalised konveierid, partiisüsteemid või rõhuga juhitavad pumbad – tagab see ajam teie protsessi jaoks vajaliku täpsuse ja korratavuse.

Lühidalt öeldes muudab see fikseeritud kiirusega mootori paindlikuks ja intelligentseks ajamiks, mis kohandub reaalajas teie tootmisvajadustega.

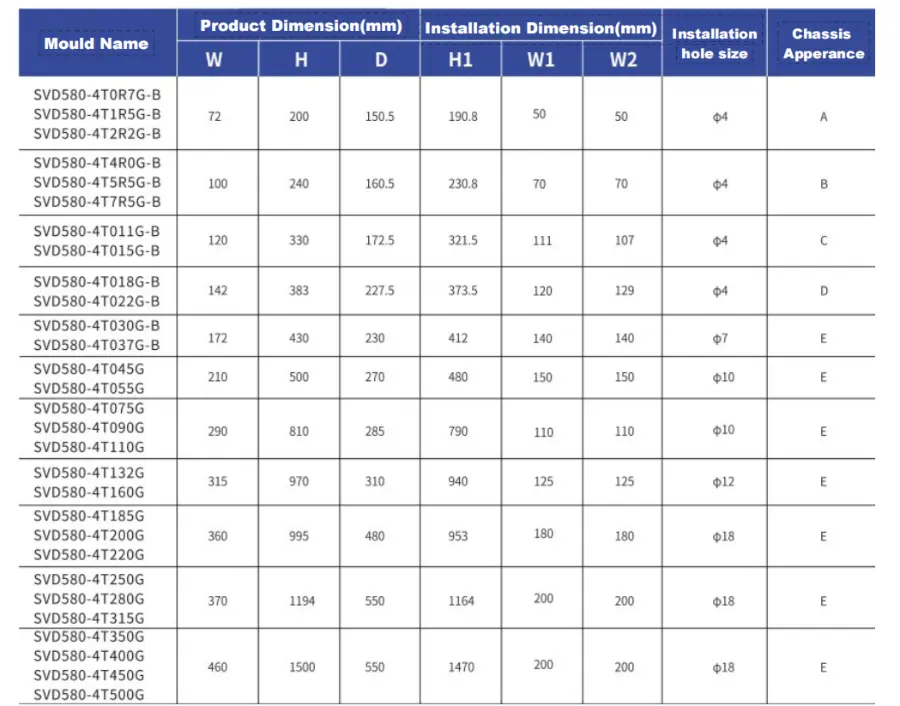

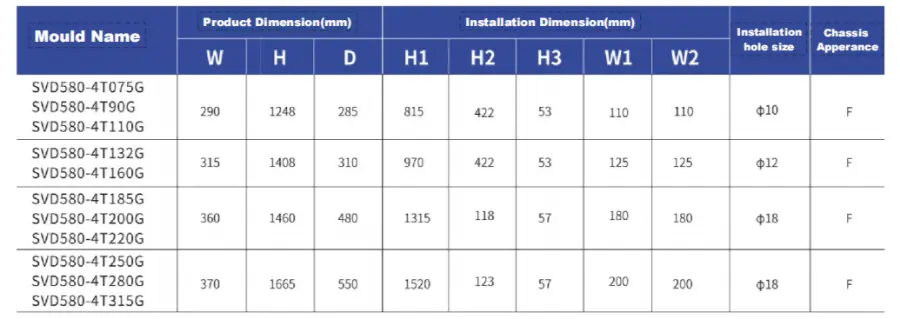

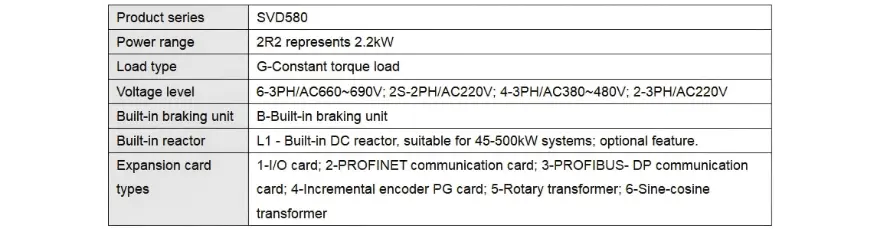

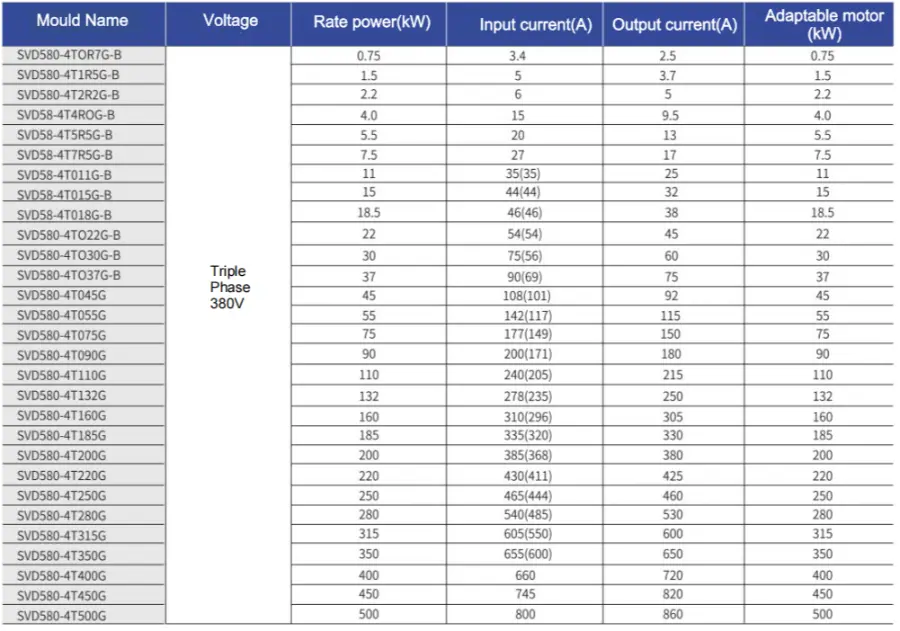

Põhiparameetrid ja spetsifikatsioonid

Peamised eelised

1. Erakordne madalsageduslik pöördemoment

Suure jõudlusega 3-faasiline vahelduvvooluajamiga VFD annab anduriteta vektorjuhtimise (SVC) režiimis 150% nimipöördemomendi 0,5 Hz juures. See tähendab usaldusväärset käivitumist ja stabiilset tööd isegi suurte algkoormuste korral (nt purustid, lägapumbad või suure inertsiga ventilaatorid), kus tavapärased ajamid sageli komistavad või seiskuvad.

2. Sisseehitatud pöördemomendi piiraja (funktsioon "ekskavaator")

Erinevalt tavalistest VFD-dest, mis lihtsalt liigvoolu peale rakenduvad, sisaldab meie ajam intelligentset pöördemomendi piiramise funktsiooni. See piirab pöördemomendi järsu koormuse muutumise ajal automaatselt, vältides mehaanilist lööki ja ootamatuid seisakuid. See funktsioon on eriti väärtuslik muutuva koormusega rakendustes, nagu mikserid, ekstruuderid ja tõsteseadmed.

3. Automaatne pingeregulatsioon (AVR)

Kui võrgupinge kõigub – mis on tööstuspiirkondades tavaline –, säilitab AVR funktsioon mootori stabiilse väljundpinge. See kaitseb teie mähiseid, tagab ühtlase pöördemomendi ja hoiab ära häirivad alapinge väljalülitused.

4. Paindlikud juhtimisrežiimid

Valige suure jõudlusega dünaamilise reaktsiooni jaoks SVC avatud ahela vektorjuhtimine või lihtsamate ventilaatori-/pumbatüüpi rakenduste jaoks V/F-juhtimine. Ajam toetab ka V/F eraldamist, võimaldades pinget ja sagedust sõltumatult reguleerida spetsiaalsete mootorite seadistuste jaoks.

5. Integreeritud PLC ja PID funktsionaalsus

Sisseehitatud programmeeritav loogikavõime lahendab lihtsaid automatiseerimisülesandeid, ilma et oleks vaja välist PLC-d. Integreeritud PID-kontroller võimaldab suletud ahelaga protsessijuhtimist – näiteks püsiva rõhu hoidmist veevarustussüsteemis või stabiilset temperatuuri jahutis – kasutades standardseid tagasisideandureid.

Tüüpilised rakendused

CSIVEI suure jõudlusega 3-faasiline vahelduvvooluajam VFD on loodud raskete tööstuslike rakenduste jaoks, mis nõuavad suurt käivitusmomenti ja pidevat tööd:

Suured pumbad – kastmispumbad, drenaažipumbad, peaveevarustuspumbad

Tsentrifugaalkompressorid – tööstuslikud õhukompressorid, külmutussüsteemid

HVAC-jahutid – kruvijahutid, tsentrifugaaljahutid, suured õhukäitlejad

Kaevandustehnika – lägapumbad, ventilatsiooniventilaatorid, purustid

Metallitöömasinad – treipingid, freespingid, pressid

Täiustatud vektorjuhtimise ja mitme kommunikatsioonivõimalusega integreerub see sujuvalt automatiseeritud tootmisliinidesse.

KKK-d

Kas mul on vaja välist piduritakistit?

Oleneb. Kui vajate kiiret aeglustust või koormal on suur inerts (nt tsentrifuugid, kraanad, tõstukid või kerimismasinad), siis jah, vajate seda. Sisemise piduriseadmega ajamite puhul tegeleb takisti regeneratiivenergiaga, et vältida ülepingehäireid ja lühendada seiskamisaegu. Aeglasema aeglustusega ventilaatorite ja pumpade puhul võite selle tavaliselt vahele jätta.

Milliseid sideprotokolle toetatakse?

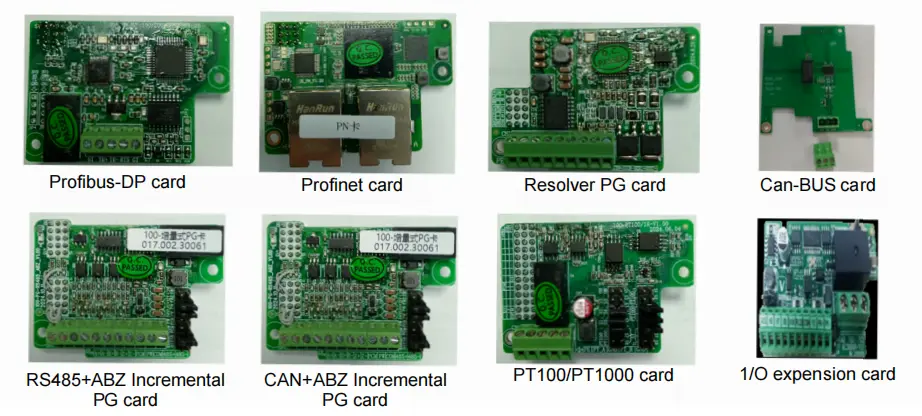

Kõik CSIVEI draivid on standardina varustatud Modbus RTU-ga üle RS485. Valikulised moodulid on saadaval Profibus DP, Profinet, Ethernet/IP, CANopen ja DeviceNet jaoks. Need võimaldavad teil integreerida suuremate PLC- ja SCADA-süsteemidega kaugseireks, parameetrite muutmiseks ja tsentraliseeritud juhtimiseks.

Millised kaitsed on draivi sisse ehitatud?

CSIVEI draivid sisaldavad kindlat kaitsekomplekti: ülepinge, alapinge, ülevool, lühis, ületemperatuur (jahutusradiaator), faasikadu sisendil või väljundis ja mootori ülekoormus (elektrooniline termiline ülekoormus, I²t). Need aitavad hoida asju töökindlalt ja pikendavad seadmete eluiga.

Kuidas VFD energiat säästab?

Muutuva pöördemomendiga koormuste (nt ventilaatorid ja pumbad) puhul järgib võimsus afiinsusseadusi – see on võrdeline kiiruse kuubikuga. Kiiruse langetamine 20% võrra vähendab energiatarbimist ligikaudu 50%. Automaatne energia optimeerimise (AEO) funktsioon vähendab pinget, et see vastaks tegelikule koormusele, et säästa rohkem. Puhkerežiim lülitab mootori välja ka vähese nõudlusega perioodidel, välistades tühikäigul voolutarve.

Milline on VFD tüüpiline eluiga ja kuidas seda hooldada?

Õige paigalduse ja tingimuste korral võib VFD kesta 10–15 aastat. Peamine hooldus: hoidke korpust puhtana – tolmu kogunemine vähendab jahutuse tõhusust; kontrollige jahutusventilaatoreid (tavaliselt kestavad 3–7 aastat; müra või rikke korral vahetage välja); kontrollige alalisvoolu siini kondensaatoreid – need vananevad koos aja ja temperatuuriga – kui draivi on seisnud üle kahe aasta, uuendage enne sisselülitamist korgid; jälgida ümbritseva õhu temperatuuri; varundage aeg-ajalt parameetreid klahvistikule või välismällu. Kiire ülevaatus iga 6–12 kuu tagant aitab vältida üllatusi.

Kliendi juhtumiuuring

Toiduainetöötlemistehas seisis silmitsi korduvate toodete kuhjumise ja lünkadega mitmel konveierisektsioonil. Käsitsi kiiruse reguleerimine oli ebaefektiivne ja põhjustas sagedasi liiniseisakuid.

Meie lahendus– Kolm CSIVEI suure jõudlusega 3-faasilise vahelduvvooluajamiga VFD-d paigaldati võtmekonveieriosadele, mis on Modbusi kaudu ühendatud keskse PLC-ga koordineeritud kiiruse juhtimiseks.

Saavutatud tulemused:

Konveieri kiirused sünkroonitakse automaatselt reaalajas tootmiskiirustega

Seisakuid vähendatakse 25%

Toote vahetamise aeg lühendatakse 30 minutilt 10 minutile

Seejärel laiendati lahendus kuuele täiendavale tootmisliinile

See juhtum näitab, kuidas meie VFD pakub mõõdetavaid operatiivtäiustusi, mitte ainult teoreetilist kasu.

● Lahendust on laiendatud kuuele täiendavale tootmisliinile.
