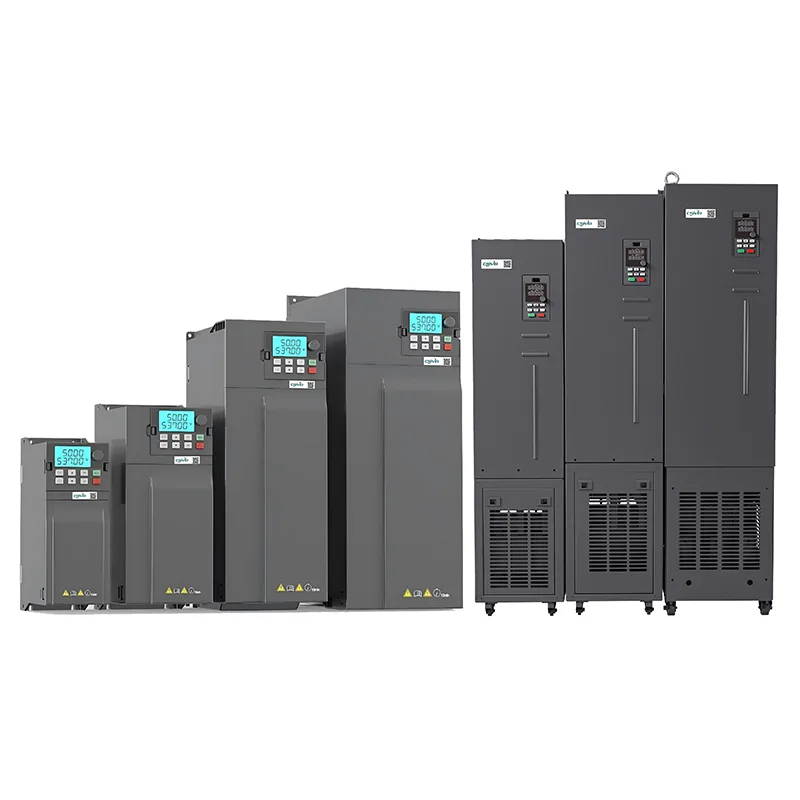

7,5kw kolmefaasiline vahelduvvooluajamiga pump

CSIVEI 7,5 kW kolmefaasiline vahelduvvooluajami pump on suure jõudlusega ajam, mis on mõeldud raskeveokite tööstuslikeks rakendusteks. Sobib suurtele ventilaatoritele, tsentrifugaalpumpadele, kompressoritele ja tootmisliinide konveieritele ning tagab pideva töötamise erakordse pöördemomendi ja stabiilsuse. Täiustatud suletud ahelaga vektorjuhtimisega ajam toetab suurt käivitusmomenti, sisseehitatud PLC-funktsioone, mitut sideprotokolli (Modbus, Profibus valikuline) ja intuitiivset LCD-klaviatuuri reaalajas jälgimiseks. IP20 korpus koos valikulise IP40 filtriga tagab töökindluse nõudlikes keskkondades. Energiatõhususe ja töötäpsuse jaoks loodud CSIVEI 11–15 kW VFD on ideaalne valik missioonikriitiliste mootorite juhtimiseks tööstusrajatistes.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 7,5 kW kolmefaasiline vahelduvvooluajamiga pump on konstrueeritud raskete tööstuslike rakenduste jaoks, mis nõuavad suurt käivitusmomenti ja pidevat tööd:

●  Suurpumbad – niisutuspumbad, drenaažipumbad, peaveevarustuspumbad

●  Tsentrifugaalkompressorid – tööstuslikud õhukompressorid, jahutussüsteemid

●  HVAC-jahutid – kruvijahutid, tsentrifugaaljahutid, suured õhukäitlejad

●  Kaevandusseadmed – lägapumbad, ventilatsiooniventilaatorid, purustid

●  Metallitöötlemismasinad – treipingid, freespingid, pressid

Täiustatud vektorjuhtimise ja mitme kommunikatsioonivõimalusega integreerub see sujuvalt automatiseeritud tootmisliinidesse.

Sujuv suhtlus ja integratsioon

Kaasaegse tööstusautomaatika jaoks loodud CSIVEI VFD seeria pakub paindlikke sidevõimalusi, et integreeruda hõlpsalt PLC-põhistesse juhtimissüsteemidesse.

Sisseehitatud Modbus RTU – kõigi mudelite standardvarustuses, võimaldades lihtsat ühendust HMI-de, PLC-de ja SCADA-süsteemidega RS485 kaudu. Tsentraliseeritud jälgimiseks ja juhtimiseks saab ühele siinile ühendada kuni 247 draivi.

Valikulised väljasiinimoodulid – laiendage suhtlusvõimalusi Profibus DP, Profineti, Etherneti/IP, CANopeni ja DeviceNeti valikuliste moodulitega, tagades ühilduvuse suuremate automatiseerimisplatvormidega.

Analoog- ja digitaalne I/O – konfigureeritavad sisendid (0-10V, 4-20mA) ja releeväljundid võimaldavad paindlikku integreerimist andurite, kontrollerite ja väliste häiretega ilma täiendava riistvarata.

PLC funktsionaalsus – teatud mudelitel on sisseehitatud programmeeritavad loogikavõimalused, mis võimaldavad lihtsat loogilist juhtimist ja blokeerimist otse draivi sees, vähendades vajadust väliste kontrollerite järele.

KKK-d

Kuidas valida oma mootorile õige VFD?

Mõned asjad, mida kaaluda:

Mootori võimsus – VFD peaks vastama mootori nimiväärtusele või olema sellest veidi suurem.

Sisendpinge – ühefaasiline 230 V või kolmefaasiline 400 V, veenduge, et see vastaks teie toitepingele.

Koormuse tüüp – konstantse pöördemomendiga koormused, nagu konveierid või ekstruuderid, vajavad tavaliselt VFD-d, mille suurus on 100–120% mootori võimsusest. Muutuva pöördemomendiga koormused, nagu ventilaatorid ja pumbad, võivad sageli kasutada VFD-d, mis on sobitatud mootori võimsusega, lisaks säästate energiat.

Keskkond – tolmuste, niiskete või õues olevate kohtade jaoks valige kõrgem IP-reiting (IP40, IP54, IP66) või asetage draiv kaitstud korpusesse.

Side – kui teil on vaja rääkida PLC või SCADA-ga, kontrollige, kas draiv toetab teie protokolli (Modbus RTU on standardne; Profibus, Ethernet/IP jne on valikulised).

CSIVEI-l on ka suuruse määramise tööriist ja tehniline tugi, kui soovite teist arvamust.

Milliseid sideprotokolle toetatakse?

Kõik CSIVEI draivid on standardina varustatud Modbus RTU-ga üle RS485. Valikulised moodulid on saadaval Profibus DP, Profinet, Ethernet/IP, CANopen ja DeviceNet jaoks. Need võimaldavad teil integreerida suuremate PLC- ja SCADA-süsteemidega kaugseireks, parameetrite muutmiseks ja tsentraliseeritud juhtimiseks.

Millised kaitsed on draivi sisse ehitatud?

CSIVEI draivid sisaldavad kindlat kaitsekomplekti: ülepinge, alapinge, ülevool, lühis, ületemperatuur (jahutusradiaator), faasikadu sisendil või väljundis ja mootori ülekoormus (elektrooniline termiline ülekoormus, I²t). Need aitavad hoida asju töökindlalt ja pikendavad seadmete eluiga.

Kuidas teha levinud tõrgete tõrkeotsingut?

Ajam näitab kiireks diagnoosimiseks klahvistikul veakoode:

● OC (liigvool) – kontrollige lühiste, mootorimähise probleemide või liiga lühikese kiirendusaja olemasolu

● OV (ülepinge) – kontrollige piduritakistit (kui seda kasutatakse) või liiga lühike aeglustusaeg

●  UV (alapinge) – kontrollige sisendvõimsust ja juhtmeid

● OH (ületemperatuur) – kontrollige jahutusventilaatorit, ümbritsevat temperatuuri ja paigaldusvahet

● OL (ülekoormus) – kontrollige mootori koormust, suurendage kiirendusaega või kaaluge ajami suurendamist

●  Kasutusjuhendis on täielik veakooditabel üksikasjalike juhistega. Kui midagi on endiselt väljas, võib CSIVEI tehniline tugi aidata.

Kas VFD-ga on kaasas garantii ja tehniline tugi?

Jah. Meie draividele kehtib standardne 18-kuuline garantii alates valmistamiskuupäevast (või 12-kuuline alates paigaldamisest, olenevalt sellest, kumb on hilisem). Kriitiliste rakenduste jaoks on saadaval pikendatud garantiivalikud. Ülemaailmne tehniline tugi on saadaval e-posti, telefoni ja veebiressursside kaudu – kaasas on kasutusjuhendid, rakenduste juhendid ja konfiguratsioonitarkvara.

Kliendi juhtum

Mööblitootmisettevõte vajas oma tolmukogumissüsteemi jaoks täpset õhuvoolu reguleerimist. Ventilaatorite pidev täiskiirusel töötamine oli ebaefektiivne ja tekitas liigset müra.

Lahendus: peamisele väljatõmbeventilaatorile paigaldati CSIVEI 7,5 kW kolmefaasiline vahelduvvoolupump, mille rõhuandur jälgib kanali rõhku, et reguleerida ventilaatori kiirust.

Tulemused:

1. Ventilaatori kiirus kohandub automaatselt vastavalt tolmu kogumise nõudlusele

2. Energiasääst 45% osalise koormusega töötamise ajal

3.Müra taset vähendatud 12 dB võrra, parandades töötingimusi

4. Ventilaatori laagrite ja rihmade mehaaniline kulumine väheneb

5. Süsteem vastab nüüd nii keskkonnanõuetele kui ka tegevuse tõhususe eesmärkidele.
