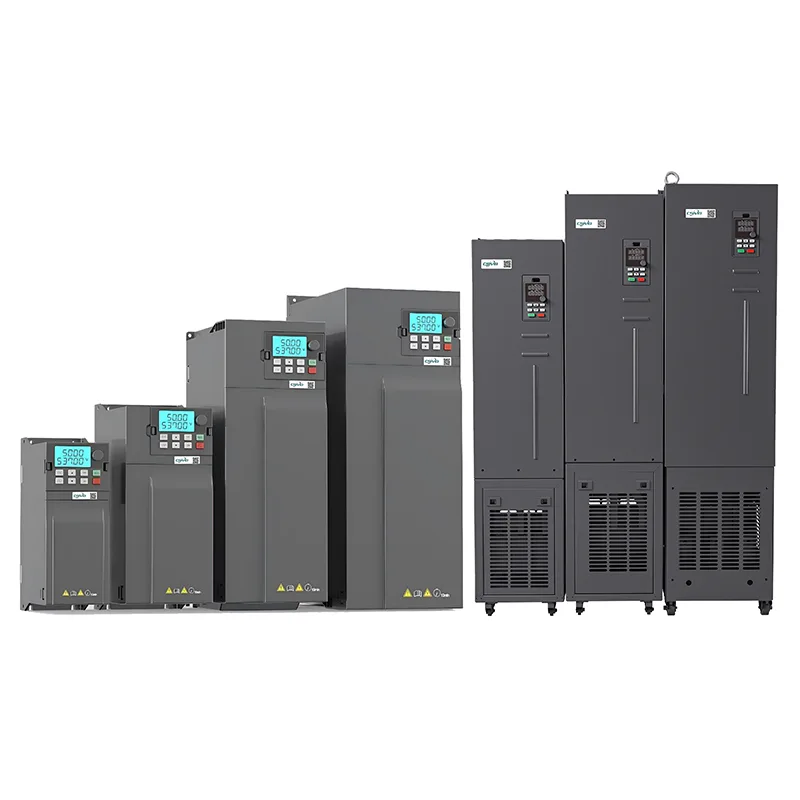

55kw kolmefaasiline 380V VFD HAVC

CSIVEI 55 kW kolmefaasiline 380 V VFD HAVC on loodud keskmise kuni raskete tööstuslike rakenduste jaoks, mis nõuavad tugevat võimsust ja täpsust. Täiustatud suletud ahelaga vektorjuhtimisega ajam tagab 150% käivitusmomendi 0,5 Hz juures ja toetab nii SVC kui ka V/F juhtimisrežiime. Sisseehitatud PLC-funktsioonid, mitu sideprotokolli (Modbus, Profibus, Ethernet/IP valikuline) ja intuitiivne LCD-klaviatuur võimaldavad sujuvalt integreerida automatiseeritud süsteemidesse. See sobib kompressoritele, suurtele ventilaatoritele, segistitele ja pumpadele.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 55kw kolmefaasiline 380V VFD HAVC tagab tugeva jõudluse raskete tööstusseadmete jaoks, mis nõuavad pidevat tööd:

●  Suurpumbad – peaveevarustuspumbad, tööstuslikud jahutuspumbad

●  Tööstuslikud ventilaatorid – kaevanduse ventilatsioon, tsemenditehase ventilaatorid, tolmukogujad

●  Kompressorid – suured õhukompressorid, lämmastikukompressorid

●  Segistid – betoonisegistid, keemiareaktorid, tselluloosi segistid

●  Tsentrifuugid – suhkrutsentrifuugid, õlitsentrifuugid, karahvinid

Tugevdatud jahutuse ja harmoonilisi leevendavate funktsioonidega tagab see usaldusväärse töö karmides keskkondades.

Kasutajasõbralik kasutamine ja lihtne seadistamine

CSIVEI VFD seeria seab esikohale kasutusmugavuse, vähendades paigaldusaega ja lihtsustades inseneride ja hoolduspersonali igapäevast tööd.

Intuitiivne klahvistik – LED/LCD-klahvistik pakub selget parameetrite kuva ja kiiret navigeerimist. Parameetrite rühmad on loogiliselt organiseeritud ja mitme keele tugi tagab juurdepääsetavuse globaalsetele kasutajatele.

Kiirkäivitusviisard – samm-sammult seadistamine juhendab kasutajaid parameetrite põhikonfigureerimiseni minutitega. Eelkonfigureeritud rakendusmakrod (ventilaator/pump, konveier, konstantne pöördemoment) võimaldavad tavaliste rakenduste jaoks ühe puutega seadistamist.

Parameetrite kopeerimise funktsioon – laadige parameetrid ühelt draivilt klahvistikule ja laadige alla mitmele draivile, vähendades oluliselt mitme draiviga süsteemide häälestusaega ja tagades järjepideva konfiguratsiooni.

Eemaldatav klahvistik – klahvistiku saab paigaldada kaugjuhtimisega pikenduskaabli abil, mis võimaldab mugavalt juhtida juhtpaneeli ustest või kaugematest kohtadest.

Kompaktne disain – ruumisäästlik jalajälg võimaldab kõrvuti paigaldamist, maksimeerib paneeli tihedust ja vähendab kapi suuruse nõudeid.

KKK-d

Kuidas valida oma mootorile õige VFD?

Mõned asjad, mida kaaluda:

●  Mootori võimsus – VFD peaks vastama mootori nimiväärtusele või olema sellest veidi suurem.

●  Sisendpinge – ühefaasiline 230 V või kolmefaasiline 400 V, veenduge, et see vastaks teie toiteallikale.

●  Koormuse tüüp – konstantse pöördemomendiga koormused, nagu konveierid või ekstruuderid, vajavad tavaliselt VFD-d, mille suurus on 100–120% mootori võimsusest. Muutuva pöördemomendiga koormused, nagu ventilaatorid ja pumbad, võivad sageli kasutada VFD-d, mis on sobitatud mootori võimsusega, lisaks säästate energiat.

●  Keskkond – tolmustes, niisketes või välistingimustes kasutatavates kohtades valige kõrgem IP-reiting (IP40, IP54, IP66) või asetage draiv kaitstud korpusesse.

●  Side – kui teil on vaja rääkida PLC või SCADA-ga, kontrollige, kas draiv toetab teie protokolli (Modbus RTU on standardne; Profibus, Ethernet/IP jne on valikulised).

●  CSIVEI-l on ka suuruse määramise tööriist ja tehniline tugi, kui soovite teist arvamust.

Kas ma saan kasutada ühefaasilise sisendiga VFD-d koos kolmefaasilise mootoriga?

Jah. CSIVEI ühefaasilised 230 V ajamid võtavad mootorile ühefaasilise sisendi ja väljundi kolmefaasilise toiteallikana. See on tavaline seadistus, kui saadaval on ainult ühefaasiline toide, kuid soovite kolmefaasilise mootori tõhusust ja töökindlust. Lihtsalt veenduge, et mootori pinge ühtiks ajami väljundiga – 230 V kolmefaasiline.

Kas mul on vaja välist piduritakistit?

Oleneb. Kui vajate kiiret aeglustust või koormal on suur inerts (nt tsentrifuugid, kraanad, tõstukid või kerimismasinad), siis jah, vajate seda. Sisemise piduriseadmega ajamite puhul tegeleb takisti regeneratiivenergiaga, et vältida ülepingehäireid ja lühendada seiskamisaegu. Aeglasema aeglustusega ventilaatorite ja pumpade puhul võite selle tavaliselt vahele jätta.

Milliseid sideprotokolle toetatakse?

Kõik CSIVEI draivid on standardina varustatud Modbus RTU-ga üle RS485. Valikulised moodulid on saadaval Profibus DP, Profinet, Ethernet/IP, CANopen ja DeviceNet jaoks. Need võimaldavad teil integreerida suuremate PLC- ja SCADA-süsteemidega kaugseireks, parameetrite muutmiseks ja tsentraliseeritud juhtimiseks.

Kuidas draivi esimest korda seadistada?

CSIVEI-draividel on kiirkäivitusviisard, mis juhendab teid mõne minutiga põhilise läbi.

Sisestage mootori andmesildi andmed (võimsus, pinge, vool, sagedus, pöörete arv), valige rakenduse makro (ventilaator/pump, konveier, konstantne pöördemoment), määrake kiirendus- ja aeglustusajad, valige sagedusallikas (klaviatuur, analoogsisend, side) ja käivitage mootori juhtimise optimeerimiseks automaathäälestus. Kasutusjuhend sisaldab kõiki üksikasju ja klahvistik on eemaldatav, et saaksite seda vajadusel kaugjuhtimisega juhtida.
