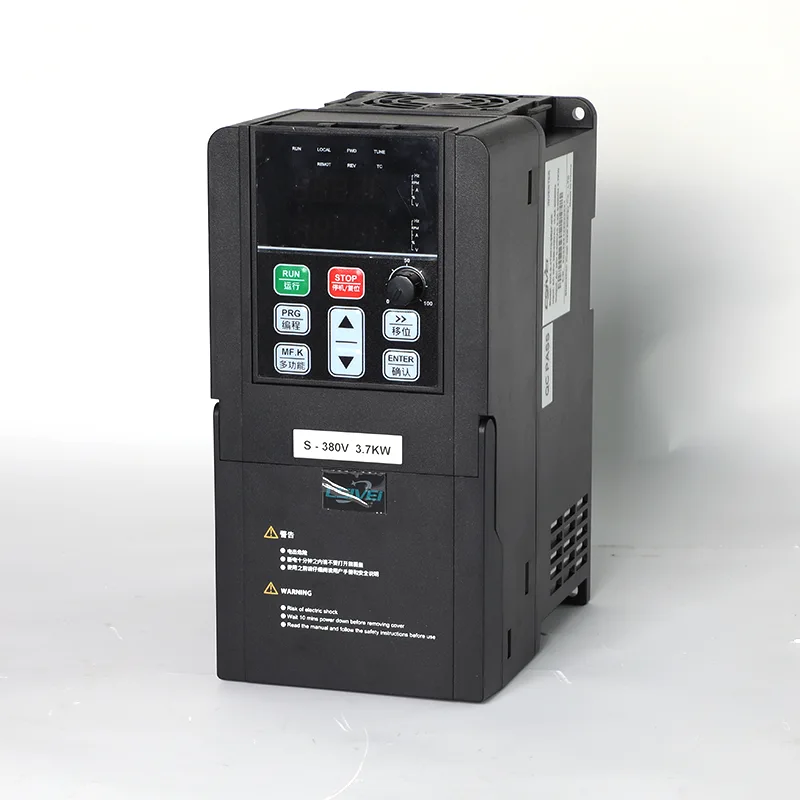

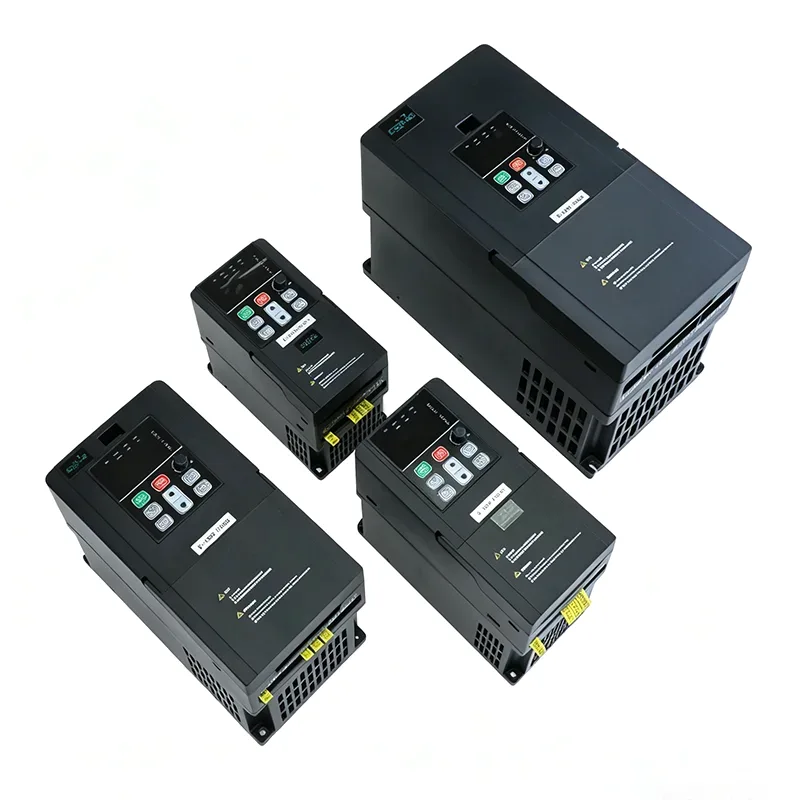

280KW VFD veepuhastussüsteem

CSIVEI 280KW VFD veepuhastussüsteem on suure võimsusega ajam, mis on loodud üliraskete tööstuslike rakenduste jaoks. Suurte kompressorite, ekstruuderite, kaevanduste tõstukite ja suure võimsusega pumpade jaoks mõeldud ajam tagab kompromissitu jõudluse ja töökindluse. Sellel on täiustatud vektorjuhtimine suure käivitusmomendiga, sisseehitatud EMI-filter, üleliigne jahutussüsteem ja ulatuslikud sidevõimalused, sealhulgas Ethernet/IP ja Profinet. Tugev IP20/IP21 korpus koos tugevdatud siinidega tagab stabiilse töö ka kõige nõudlikumates tööstuskeskkondades. Aruka energiahalduse ja ulatuslike diagnostikavõimalustega tagab see kriitiliste tööstusprotsesside jaoks vajaliku võimsuse ja täpsuse.

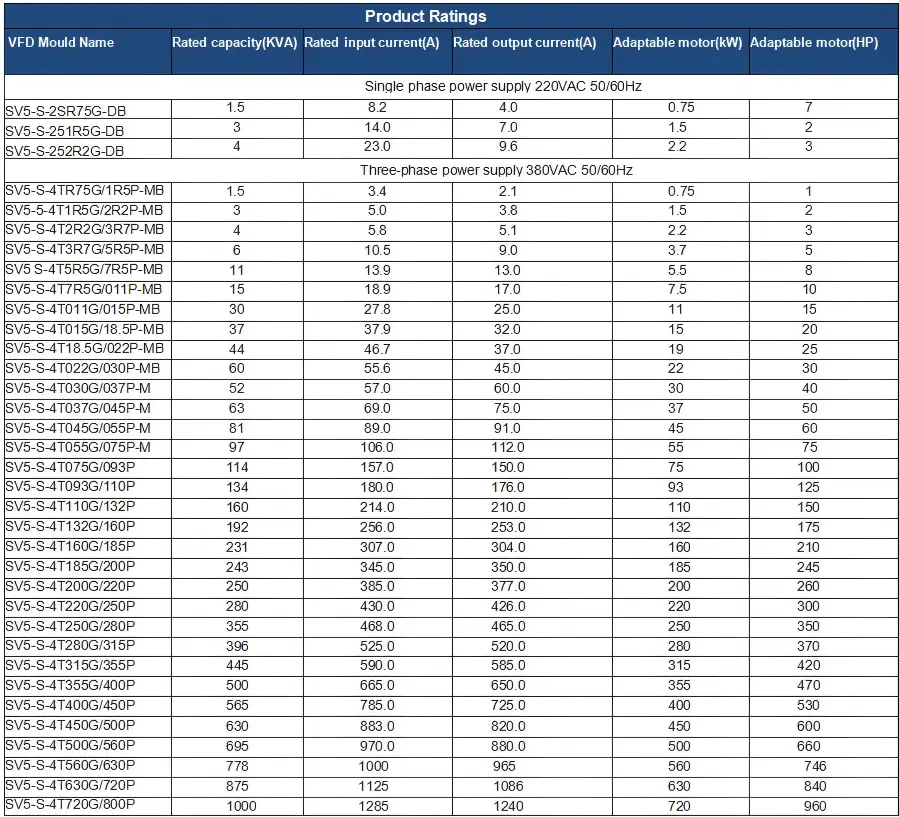

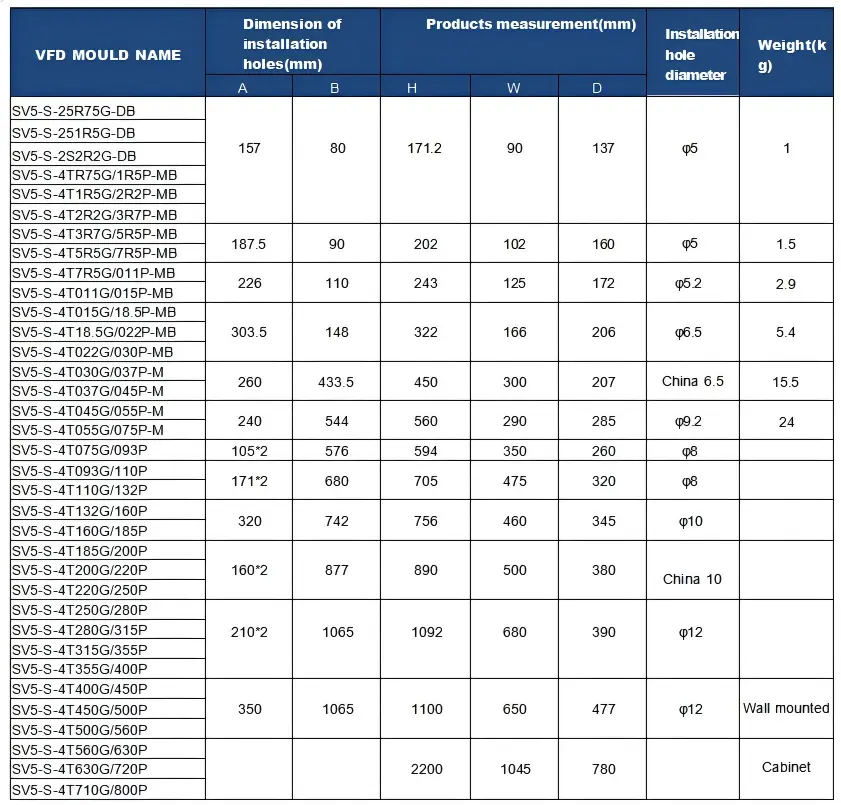

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 280KW VFD veepuhastussüsteem on suure võimsusega ajam megatööstuslike projektide jaoks:

Suuremahulised pumbad – kommunaalveevärk, niisutuspiirkonna peapumbad

Suure võimsusega ventilaatorid – kaevanduse ventilatsioon, tuuletunnel, jahutustorni peaventilaatorid

Kompressorid – suured tööstuslikud õhujaamad, protsessigaasi kompressorid

Kaevandamine – SAG veskid, kuulveskid, pikkade vahemaadega konveierid

Elektritootmine – katelde toitepumbad, ID/FD ventilaatorid soojusjaamades

Selle modulaarne disain võimaldab lihtsat hooldust ja hooldatavust kitsastes ruumides.

Kasutajasõbralik kasutamine ja lihtne seadistamine

CSIVEI VFD seeria seab esikohale kasutusmugavuse, vähendades paigaldusaega ja lihtsustades inseneride ja hoolduspersonali igapäevast tööd.

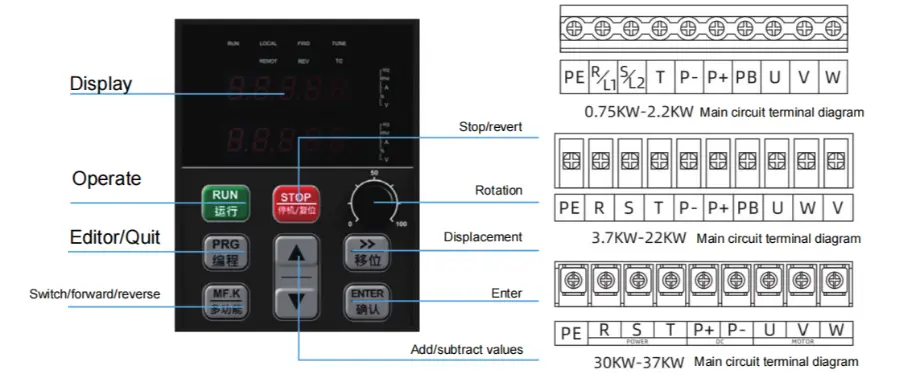

Intuitiivne klahvistik – LED/LCD-klahvistik pakub selget parameetrite kuva ja kiiret navigeerimist. Parameetrite rühmad on loogiliselt organiseeritud ja mitme keele tugi tagab juurdepääsetavuse globaalsetele kasutajatele.

Kiirkäivitusviisard – samm-sammult seadistamine juhendab kasutajaid parameetrite põhikonfigureerimiseni minutitega. Eelkonfigureeritud rakendusmakrod (ventilaator/pump, konveier, konstantne pöördemoment) võimaldavad tavaliste rakenduste jaoks ühe puutega seadistamist.

Parameetrite kopeerimise funktsioon – laadige parameetrid ühelt draivilt klahvistikule ja laadige alla mitmele draivile, vähendades oluliselt mitme draiviga süsteemide häälestusaega ja tagades järjepideva konfiguratsiooni.

Eemaldatav klahvistik – klahvistiku saab paigaldada kaugjuhtimisega pikenduskaabli abil, mis võimaldab mugavalt juhtida juhtpaneeli ustest või kaugematest kohtadest.

Kompaktne disain – ruumisäästlik jalajälg võimaldab kõrvuti paigaldamist, maksimeerib paneeli tihedust ja vähendab kapi suuruse nõudeid.

KKK-d

Kuidas teha levinud tõrgete tõrkeotsingut?

Ajam näitab kiireks diagnoosimiseks klahvistikul veakoode:

● OC (liigvool) – kontrollige lühiste, mootorimähise probleemide või liiga lühikese kiirendusaja olemasolu

● OV (ülepinge) – kontrollige piduritakistit (kui seda kasutatakse) või liiga lühike aeglustusaeg

●  UV (alapinge) – kontrollige sisendvõimsust ja juhtmeid

● OH (ületemperatuur) – kontrollige jahutusventilaatorit, ümbritsevat temperatuuri ja paigaldusvahet

● OL (ülekoormus) – kontrollige mootori koormust, suurendage kiirendusaega või kaaluge ajami suurendamist

●  Kasutusjuhendis on täielik veakooditabel üksikasjalike juhistega. Kui midagi on endiselt väljas, võib CSIVEI tehniline tugi aidata.

Mis vahe on V/F-juhtimisel ja vektorjuhtimisel?

V/F-juhtimine hoiab fikseeritud pinge ja sageduse suhet. See sobib hästi ventilaatorite, pumpade ja üldiste rakenduste jaoks, kus täpne kiiruse reguleerimine pole kriitilise tähtsusega. Vektorjuhtimine eraldab voo ja pöördemomendi, nii et saate neid iseseisvalt juhtida – see annab teile suurema käivitusmomendi (kuni 150% sagedusel 0,5 Hz) ja suurema kiiruse täpsuse. Andurita vektor ei vaja kodeerijat; suletud ahela vektor teeb seda ja see viib kiiruse täpsuse 0,1% -ni. Enamik CSIVEI-draive toetab mõlemat, nii et saate valida oma rakendusele sobiva.

Kas ma saan kasutada ühefaasilise sisendiga VFD-d koos kolmefaasilise mootoriga?

Jah. CSIVEI 280 kW võimsusega VFD veepuhastussüsteem võtab mootorile ühefaasilise sisendi ja väljundi kolmefaasilise toiteallika. See on tavaline seadistus, kui saadaval on ainult ühefaasiline toide, kuid soovite kolmefaasilise mootori tõhusust ja töökindlust. Lihtsalt veenduge, et mootori pinge ühtiks ajami väljundiga – 230 V kolmefaasiline.

Kuidas VFD energiat säästab?

Muutuva pöördemomendiga koormuste (nt ventilaatorid ja pumbad) puhul järgib võimsus afiinsusseadusi – see on võrdeline kiiruse kuubikuga. Kiiruse langetamine 20% võrra vähendab energiatarbimist ligikaudu 50%. Automaatne energia optimeerimise (AEO) funktsioon vähendab pinget, et see vastaks tegelikule koormusele, et säästa rohkem. Puhkerežiim lülitab mootori välja ka vähese nõudlusega perioodidel, välistades tühikäigul voolutarve.

Kas VFD-ga on kaasas garantii ja tehniline tugi?

Jah. CSIVEI draividele kehtib standardne 18-kuuline garantii alates valmistamiskuupäevast (või 12-kuuline alates paigaldamisest, olenevalt sellest, kumb on hilisem). Kriitiliste rakenduste jaoks on saadaval pikendatud garantiivalikud. Ülemaailmne tehniline tugi on saadaval e-posti, telefoni ja veebiressursside kaudu – kaasas on kasutusjuhendid, rakenduste juhendid ja konfiguratsioonitarkvara.

Kliendi juhtum: pideva survega veevarustus

Kagu-Aasias asuvas elamukompleksis esines tippkasutuse ajal kõikuv veerõhk, mis tõi kaasa üürnike kaebusi. Olemasolev pumbasüsteem töötas fikseeritud kiirusega, raiskades energiat vähese nõudlusega perioodidel.

Lahendus: peamise võimenduspumba juhtimiseks paigaldati CSIVEI 280KW VFD veepuhastussüsteem, mille rõhuandur annab tagasisidet sisseehitatud PID-kontrollerile.

Tulemused:

Stabiilne veerõhk 4,5 baari juures, sõltumata nõudlusest

Energiatarve vähenes 38% võrreldes fikseeritud kiirusega tööga

Pumba mootori käivitumist vähendatakse 20+ korda päevas kuni pideva sujuva tööni

Tasuvusaeg saavutatud 11 kuuga

Süsteem on töökindlalt töötanud üle kahe aasta, ilma ettenägematute seisakuteta.
