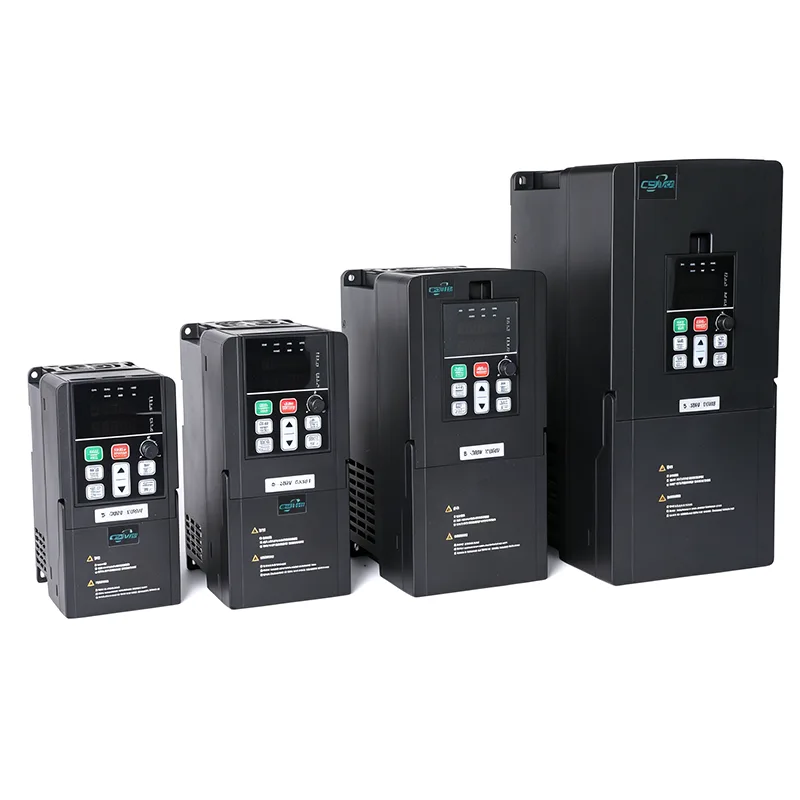

15HP 11kw VFD sagedusajami pump VFD

Peamised funktsioonid hõlmavad suurt ülekoormusvõimet, sisseehitatud alalisvoolu reaktorit harmooniliste leevendamiseks, mitut sideliidest ja konfigureeritavat I/O laiendust. Tugevdatud jahutussüsteemiga vastupidav korpus tagab usaldusväärse töö kõrge temperatuuriga tööstuskeskkonnas.

Ühendades energiasäästuvõimalused intelligentsete kaitsefunktsioonidega, maksimeerib CSIVEI 15HP 11kw VFD sagedusajam VFD süsteemi tööaega ja töötõhusust suure võimsusega rakenduste jaoks.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 15HP 11kw VFD sagedusajam VFD tagab tugeva jõudluse raskete tööstusseadmete jaoks, mis nõuavad pidevat tööd:

●  Suurpumbad – peaveevarustuspumbad, tööstuslikud jahutuspumbad

●  Tööstuslikud ventilaatorid – kaevanduse ventilatsioon, tsemenditehase ventilaatorid, tolmukogujad

●  Kompressorid – suured õhukompressorid, lämmastikukompressorid

●  Segistid – betoonisegistid, keemiareaktorid, tselluloosi segistid

●  Tsentrifuugid – suhkrutsentrifuugid, õlitsentrifuugid, karahvinid

Tugevdatud jahutuse ja harmoonilisi leevendavate funktsioonidega tagab see usaldusväärse töö karmides keskkondades.

Tugev kaitse ja töökindlus

CSIVEI VFD seeria, mis on ehitatud vastu pidama nõudlikele tööstuskeskkondadele, sisaldab mitmeid kaitsemehhanisme, et tagada pidev töö ja pikem kasutusiga.

Põhjalik mootorikaitse – integreeritud kaitse hõlmab ülepinge-, alapinge-, ülevoolu-, ületemperatuuri-, faasikadu- ja lühisekaitset. Ajam lülitub automaatselt välja või piirab väljundit, et vältida nii ajami kui ka ühendatud mootori kahjustamist.

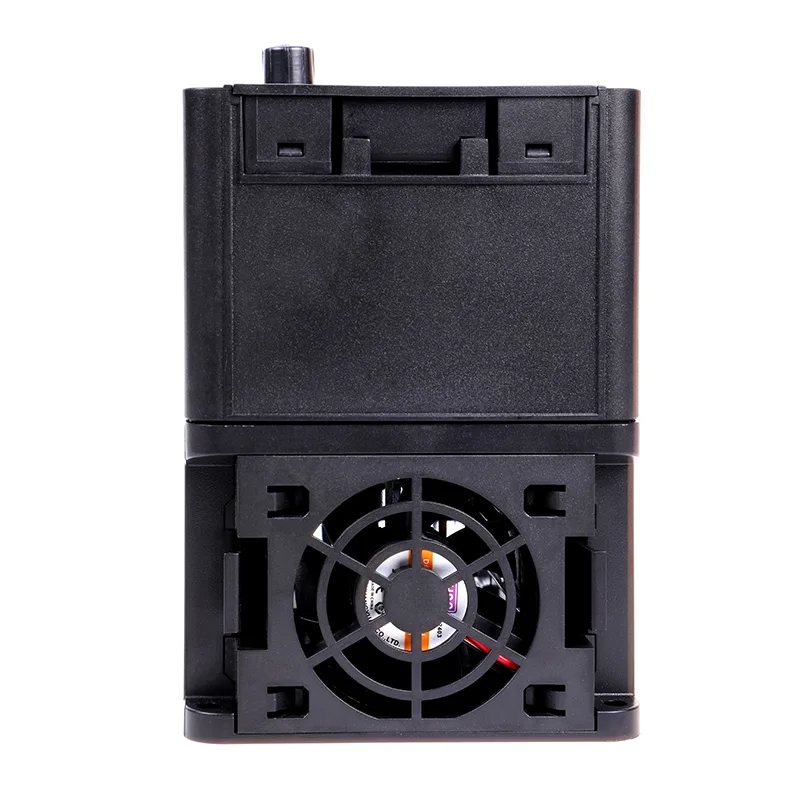

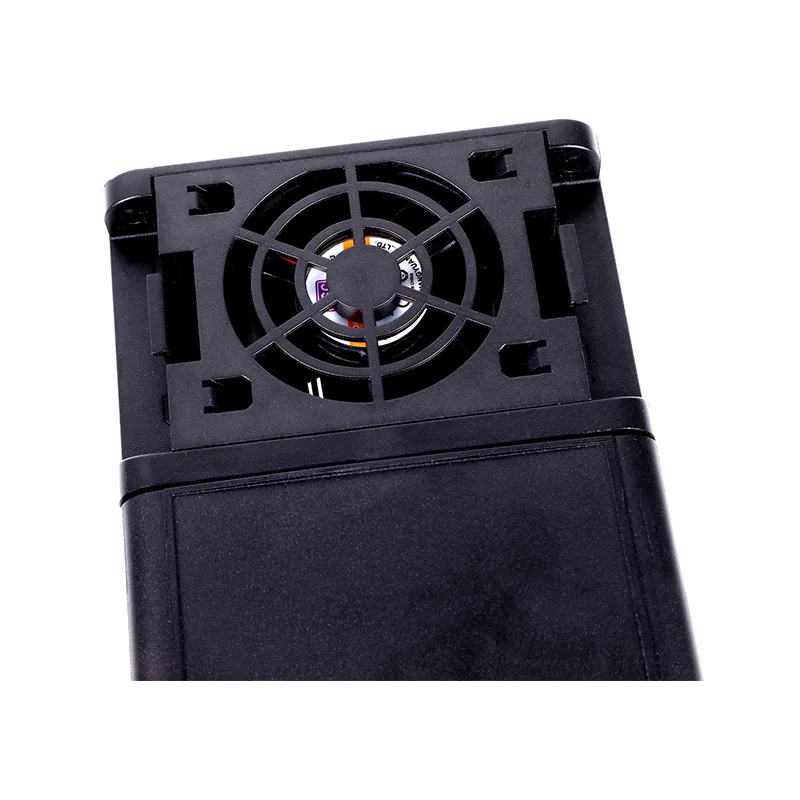

Soojusjuhtimine – intelligentne ventilaatori juhtimine reguleerib jahutust vastavalt sisetemperatuurile ja koormustingimustele, minimeerides müra ja pikendades ventilaatori eluiga. Suure võimsusega mudelitel on tugevdatud jahutusradiaatorid, mis suurendavad soojuse hajumist.

Keskkonnakaitse – standardne IP20 korpus, mis sobib juhtpaneeli paigaldamiseks. Valikulised IP40/IP54/IP66 kaitsed on saadaval kasutamiseks tolmuses, niiskes või mahapestavas keskkonnas. PCB-de konformne kate pakub täiendavat kaitset niiskuse ja saasteainete eest.

Sisseehitatud EMC-filter – valitud mudelid sisaldavad integreeritud elektromagnetilise ühilduvuse filtrit, mis lihtsustab vastavust CE- ja muudele EMC-standarditele ning vähendab paigalduskulusid.

KKK-d

Mis vahe on V/F-juhtimisel ja vektorjuhtimisel?

V/F-juhtimine hoiab fikseeritud pinge ja sageduse suhet. See sobib hästi ventilaatorite, pumpade ja üldiste rakenduste jaoks, kus täpne kiiruse reguleerimine pole kriitilise tähtsusega. Vektorjuhtimine eraldab voo ja pöördemomendi, nii et saate neid iseseisvalt juhtida – see annab teile suurema käivitusmomendi (kuni 150% sagedusel 0,5 Hz) ja suurema kiiruse täpsuse. Andurita vektor ei vaja kodeerijat; suletud ahela vektor teeb seda ja see viib kiiruse täpsuse 0,1% -ni. Enamik CSIVEI-draive toetab mõlemat, nii et saate valida oma rakendusele sobiva.

Kuidas valida oma mootorile õige VFD?

Mõned asjad, mida kaaluda:

●  Mootori võimsus – VFD peaks vastama mootori nimiväärtusele või olema sellest veidi suurem.

●  Sisendpinge – ühefaasiline 230 V või kolmefaasiline 400 V, veenduge, et see vastaks teie toiteallikale.

●  Koormuse tüüp – konstantse pöördemomendiga koormused, nagu konveierid või ekstruuderid, vajavad tavaliselt VFD-d, mille suurus on 100–120% mootori võimsusest. Muutuva pöördemomendiga koormused, nagu ventilaatorid ja pumbad, võivad sageli kasutada VFD-d, mis on sobitatud mootori võimsusega, lisaks säästate energiat.

●  Keskkond – tolmustes, niisketes või välistingimustes kasutatavates kohtades valige kõrgem IP-reiting (IP40, IP54, IP66) või asetage draiv kaitstud korpusesse.

●  Side – kui teil on vaja rääkida PLC või SCADA-ga, kontrollige, kas draiv toetab teie protokolli (Modbus RTU on standardne; Profibus, Ethernet/IP jne on valikulised).

●  CSIVEI-l on ka suuruse määramise tööriist ja tehniline tugi, kui soovite teist arvamust.

Kas ma saan kasutada ühefaasilise sisendiga VFD-d koos kolmefaasilise mootoriga?

Jah. CSIVEI ühefaasilised 230 V ajamid võtavad mootorile ühefaasilise sisendi ja väljundi kolmefaasilise toiteallikana. See on tavaline seadistus, kui saadaval on ainult ühefaasiline toide, kuid soovite kolmefaasilise mootori tõhusust ja töökindlust. Lihtsalt veenduge, et mootori pinge ühtiks ajami väljundiga – 230 V kolmefaasiline.

Kas mul on vaja välist piduritakistit?

Oleneb. Kui vajate kiiret aeglustust või koormal on suur inerts (nt tsentrifuugid, kraanad, tõstukid või kerimismasinad), siis jah, vajate seda. Sisemise piduriseadmega ajamite puhul tegeleb takisti regeneratiivenergiaga, et vältida ülepingehäireid ja lühendada seiskamisaegu. Aeglasema aeglustusega ventilaatorite ja pumpade puhul võite selle tavaliselt vahele jätta.

Milliseid sideprotokolle toetatakse?

Kõik CSIVEI draivid on standardina varustatud Modbus RTU-ga üle RS485. Valikulised moodulid on saadaval Profibus DP, Profinet, Ethernet/IP, CANopen ja DeviceNet jaoks. Need võimaldavad teil integreerida suuremate PLC- ja SCADA-süsteemidega kaugseireks, parameetrite muutmiseks ja tsentraliseeritud juhtimiseks.

Kuidas draivi esimest korda seadistada?

CSIVEI-draividel on kiirkäivitusviisard, mis juhendab teid mõne minutiga põhilise läbi.

Sisestage mootori andmesildi andmed (võimsus, pinge, vool, sagedus, pöörete arv), valige rakenduse makro (ventilaator/pump, konveier, konstantne pöördemoment), määrake kiirendus- ja aeglustusajad, valige sagedusallikas (klaviatuur, analoogsisend, side) ja käivitage mootori juhtimise optimeerimiseks automaathäälestus. Kasutusjuhend sisaldab kõiki üksikasju ja klahvistik on eemaldatav, et saaksite seda vajadusel kaugjuhtimisega juhtida.

Millised kaitsed on draivi sisse ehitatud?

CSIVEI draivid sisaldavad kindlat kaitsekomplekti: ülepinge, alapinge, ülevool, lühis, ületemperatuur (jahutusradiaator), faasikadu sisendil või väljundis ja mootori ülekoormus (elektrooniline termiline ülekoormus, I²t). Need aitavad hoida asju töökindlalt ja pikendavad seadmete eluiga.

Kas ma saan ühest VFD-st käivitada mitu mootorit?

Jah, saate ühest ajamist paralleelselt käitada mitut mootorit, kui: koguvoolutarve jääb ajami väljundvõimsuse piiridesse, igal mootoril on oma termiline ülekoormuskaitse ja te kasutate V/F-juhtimist (vektorjuhtimine pole mitme mootoriga seadistuste puhul soovitatav). See on tavaline ventilaatorimassiivide, konveierisektsioonide või pumbajaamade puhul, kus mootorid töötavad koos sama kiirusega.

Kuidas teha levinud tõrgete tõrkeotsingut?

Ajam näitab kiireks diagnoosimiseks klahvistikul veakoode:

● OC (liigvool) – kontrollige lühiste, mootorimähise probleemide või liiga lühikese kiirendusaja olemasolu

● OV (ülepinge) – kontrollige piduritakistit (kui seda kasutatakse) või liiga lühike aeglustusaeg

●  UV (alapinge) – kontrollige sisendvõimsust ja juhtmeid

● OH (ületemperatuur) – kontrollige jahutusventilaatorit, ümbritsevat temperatuuri ja paigaldusvahet

● OL (ülekoormus) – kontrollige mootori koormust, suurendage kiirendusaega või kaaluge ajami suurendamist

Kasutusjuhendis on täielik veakooditabel üksikasjalike sammudega. Kui midagi on endiselt väljas, võib CSIVEI tehniline tugi aidata.

Kuidas VFD energiat säästab?

Muutuva pöördemomendiga koormuste (nt ventilaatorid ja pumbad) puhul järgib võimsus afiinsusseadusi – see on võrdeline kiiruse kuubikuga. Kiiruse langetamine 20% võrra vähendab energiatarbimist ligikaudu 50%. Automaatne energia optimeerimise (AEO) funktsioon vähendab pinget, et see vastaks tegelikule koormusele, et säästa rohkem. Puhkerežiim lülitab mootori välja ka vähese nõudlusega perioodidel, välistades tühikäigul voolutarve.

Milline on VFD tüüpiline eluiga ja kuidas seda hooldada?

Õige paigalduse ja tingimuste korral võib VFD kesta 10–15 aastat. Peamine hooldus: hoidke korpust puhtana – tolmu kogunemine vähendab jahutuse tõhusust; kontrollige jahutusventilaatoreid (tavaliselt kestavad 3–7 aastat; müra või rikke korral vahetage välja); kontrollige alalisvoolu siini kondensaatoreid – need vananevad koos aja ja temperatuuriga – kui draivi on seisnud üle kahe aasta, uuendage enne sisselülitamist korgid; jälgida ümbritseva õhu temperatuuri; varundage aeg-ajalt parameetreid klahvistikule või välismällu. Kiire ülevaatus iga 6–12 kuu tagant aitab vältida üllatusi.

Kas ma saan VFD-d kasutada õues või pesemiskeskkonnas?

Standardsed IP20 draivid peavad olema puhtas ja kuivas paneelis. Välistingimustes või karmides tingimustes pakub CSIVEI kõrgemaid IP reitinguid:

● IP40 – sobib hästi tolmustes kohtades, nagu tekstiilivabrikud või puidutöötlemine

● IP54/IP55 – tolmu- ja pritsmekindel; töötab välistingimustes kasutatavate ümbriste ja pesemisalade jaoks

● IP66 – täiesti tolmukindel ja talub võimsaid veejugasid; sobib toiduainete töötlemiseks, autopesuks või välitingimustes kasutamiseks ilma lisakorpusteta

●  Kui esineb söövitavaid gaase, on soovitatav katta PCB-le konformne kate.

Kas VFD-ga on kaasas garantii ja tehniline tugi?

Jah. CSIVEI draividele kehtib standardne 18-kuuline garantii alates valmistamiskuupäevast (või 12-kuuline alates paigaldamisest, olenevalt sellest, kumb on hilisem). Kriitiliste rakenduste jaoks on saadaval pikendatud garantiivalikud. Ülemaailmne tehniline tugi on saadaval e-posti, telefoni ja veebiressursside kaudu – kaasas on kasutusjuhendid, rakenduste juhendid ja konfiguratsioonitarkvara.

Kliendi juhtum: tööstuslik ventilatsiooniventilaator

Mööblitootmisettevõte vajas oma tolmukogumissüsteemi jaoks täpset õhuvoolu reguleerimist. Ventilaatorite pidev täiskiirusel töötamine oli ebaefektiivne ja tekitas liigset müra.

Lahendus: peamisele väljatõmbeventilaatorile paigaldati CSIVEI 18–30 kW VFD, mille rõhuandur jälgib kanali rõhku ventilaatori kiiruse reguleerimiseks.

Tulemused:

●  Ventilaatori kiirus kohandub automaatselt vastavalt tolmu kogumise nõudlusele

●  45% energiasääst osalise laadimise ajal

●  Mürataset vähendatakse 12 dB võrra, parandades töötingimusi

●  Ventilaatori laagrite ja rihmade mehaaniline kulumine on väiksem

●  Süsteem vastab nüüd nii keskkonnanõuetele kui ka tegevuse tõhususe eesmärkidele.
