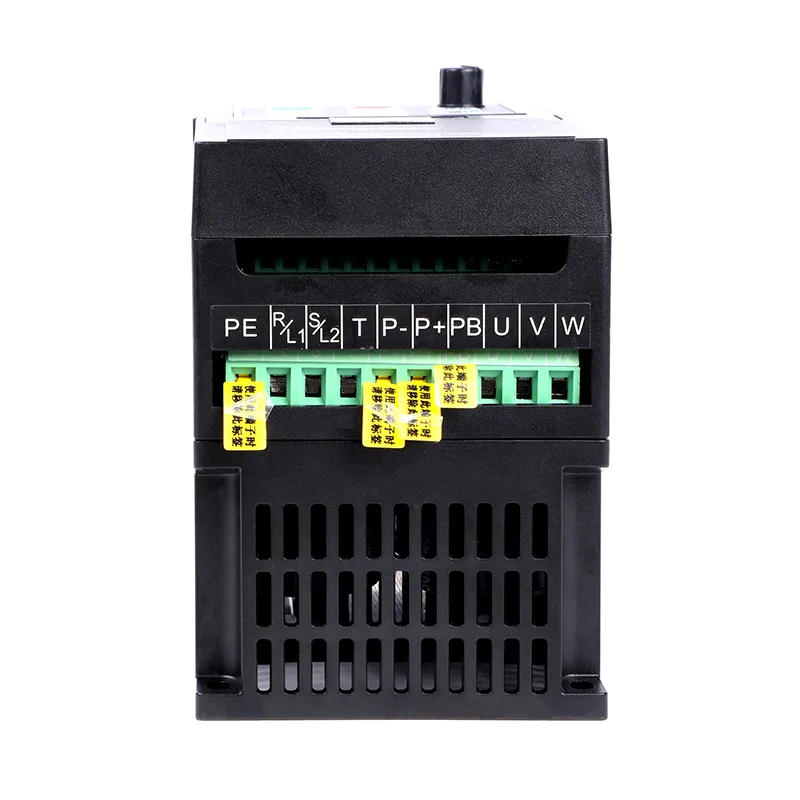

40HP 30kw 3-faasiline 380V VFD vahelduvvooluajam

Sellel on täiustatud vektorjuhtimine suure käivitusmomendiga, sisseehitatud EMI-filter, üleliigne jahutussüsteem ja ulatuslikud sidevõimalused, sealhulgas Ethernet/IP ja Profinet. Tugev IP20/IP21 korpus koos tugevdatud siinidega tagab stabiilse töö ka kõige nõudlikumates tööstuskeskkondades.

Intelligentse energiahalduse ja ulatuslike diagnostikavõimalustega CSIVEI 40HP 30kw 3-faasiline 380V VFD vahelduvvooluajam tagab kriitiliste tööstusprotsesside jaoks vajaliku võimsuse ja täpsuse.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 40HP 30kw 3-faasiline 380V VFD vahelduvvooluajam on loodud suure võimsusega tööstus- ja infrastruktuurirakenduste jaoks:

●  Kõrgsurvepumbad – magestamistehased, torustikupumbad, hüdrosüsteemid

●  Suured kompressorid – tööstuslikud õhujaamad, gaasikompressorid

●  Kaevanduskonveierid – pikamaa lintkonveierid, maagikäitlussüsteemid

●  Tsentrifugaaljahutid – suured HVAC-süsteemid, kaugjahutus

● Kerimis- ja lahtikerimisseadmed – paberivabrikud, tekstiili kerimine, traadi tõmbamine

Selle energiasäästlikud algoritmid ja ennustavad hooldusfunktsioonid vähendavad omamise kogukulusid.

Energiatõhusus ja kulude kokkuhoid

CSIVEI VFD seeria aitab tööstusrajatistel vähendada energiatarbimist ja tegevuskulusid intelligentse mootori juhtimise ja energia optimeerimise funktsioonide kaudu.

Automaatne energia optimeerimine (AEO)– Ajam jälgib pidevalt mootori koormust ja reguleerib automaatselt pinget ja voolu vastavalt tegelikule nõudlusele. See funktsioon võib muutuva pöördemomendiga rakendustes, nagu ventilaatorid ja pumbad, vähendada energiatarbimist 20–50%.

Puhkerežiim– Kui süsteemi nõudlus langeb alla eelseadistatud läve, peatab ajam automaatselt mootori, et kõrvaldada tühikäigul töötav voolutarbimine. Kui nõudlus taastub, taaskäivitub draiv sujuvalt.

PID kontroller– Sisseehitatud PID-juhtimine võimaldab rõhku, vooluhulka või temperatuuri täpselt reguleerida ilma väliste kontrolleriteta, tagades süsteemi optimaalse efektiivsuse.

Energiaseire– Mootori voolu, pinge, võimsuse ja energiatarbimise reaalajas kuvamine võimaldab operaatoritel jälgida energiakasutust ja tuvastada optimeerimisvõimalusi.

KKK-d

Mis vahe on V/F-juhtimisel ja vektorjuhtimisel?

V/F-juhtimine hoiab fikseeritud pinge ja sageduse suhet. See sobib hästi ventilaatorite, pumpade ja üldiste rakenduste jaoks, kus täpne kiiruse reguleerimine pole kriitilise tähtsusega. Vektorjuhtimine eraldab voo ja pöördemomendi, nii et saate neid iseseisvalt juhtida – see annab teile suurema käivitusmomendi (kuni 150% sagedusel 0,5 Hz) ja suurema kiiruse täpsuse. Andurita vektor ei vaja kodeerijat; suletud ahela vektor teeb seda ja see viib kiiruse täpsuse 0,1% -ni. Enamik CSIVEI-draive toetab mõlemat, nii et saate valida oma rakendusele sobiva.

Kas mul on vaja välist piduritakistit?

Oleneb. Kui vajate kiiret aeglustust või koormal on suur inerts (nt tsentrifuugid, kraanad, tõstukid või kerimismasinad), siis jah, vajate seda. Sisemise piduriseadmega ajamite puhul tegeleb takisti regeneratiivenergiaga, et vältida ülepingehäireid ja lühendada seiskamisaegu. Aeglasema aeglustusega ventilaatorite ja pumpade puhul võite selle tavaliselt vahele jätta.

Milliseid sideprotokolle toetatakse?

Kõik CSIVEI draivid on standardina varustatud Modbus RTU-ga üle RS485. Valikulised moodulid on saadaval Profibus DP, Profinet, Ethernet/IP, CANopen ja DeviceNet jaoks. Need võimaldavad teil integreerida suuremate PLC- ja SCADA-süsteemidega kaugseireks, parameetrite muutmiseks ja tsentraliseeritud juhtimiseks.

Kuidas draivi esimest korda seadistada?

Meil on kiirkäivitusviisard, mis juhendab teid mõne minutiga kõige olulisematest asjadest:

Sisestage mootori andmesildi andmed (võimsus, pinge, vool, sagedus, pöörete arv), valige rakenduse makro (ventilaator/pump, konveier, konstantne pöördemoment), määrake kiirendus- ja aeglustusajad, valige sagedusallikas (klaviatuur, analoogsisend, side) ja käivitage mootori juhtimise optimeerimiseks automaathäälestus. Kasutusjuhend sisaldab kõiki üksikasju ja klahvistik on eemaldatav, et saaksite seda vajadusel kaugjuhtimisega juhtida.

Millised kaitsed on draivi sisse ehitatud?

CSIVEI draivid sisaldavad kindlat kaitsekomplekti: ülepinge, alapinge, ülevool, lühis, ületemperatuur (jahutusradiaator), faasikadu sisendil või väljundis ja mootori ülekoormus (elektrooniline termiline ülekoormus, I²t). Need aitavad hoida asju töökindlalt ja pikendavad seadmete eluiga.

Kas ma saan ühest VFD-st käivitada mitu mootorit?

Jah, saate ühest ajamist paralleelselt käitada mitut mootorit, kui: koguvoolutarve jääb ajami väljundvõimsuse piiridesse, igal mootoril on oma termiline ülekoormuskaitse ja te kasutate V/F-juhtimist (vektorjuhtimine pole mitme mootoriga seadistuste puhul soovitatav). See on tavaline ventilaatorimassiivide, konveierisektsioonide või pumbajaamade puhul, kus mootorid töötavad koos sama kiirusega.

Kuidas teha levinud tõrgete tõrkeotsingut?

Ajam näitab kiireks diagnoosimiseks klahvistikul veakoode:

● OC (liigvool) – kontrollige lühiste, mootorimähise probleemide või liiga lühikese kiirendusaja olemasolu

● OV (ülepinge) – kontrollige piduritakistit (kui seda kasutatakse) või liiga lühike aeglustusaeg

●  UV (alapinge) – kontrollige sisendvõimsust ja juhtmeid

● OH (ületemperatuur) – kontrollige jahutusventilaatorit, ümbritsevat temperatuuri ja paigaldusvahet

● OL (ülekoormus) – kontrollige mootori koormust, suurendage kiirendusaega või kaaluge ajami suurendamist

Kasutusjuhendis on täielik veakooditabel üksikasjalike sammudega. Kui midagi on endiselt väljas, võib CSIVEI tehniline tugi aidata.

Kas VFD-ga on kaasas garantii ja tehniline tugi?

Jah. CSIVEI draividele kehtib standardne 18-kuuline garantii alates valmistamiskuupäevast (või 12-kuuline alates paigaldamisest, olenevalt sellest, kumb on hilisem). Kriitiliste rakenduste jaoks on saadaval pikendatud garantiivalikud. Ülemaailmne tehniline tugi on saadaval e-posti, telefoni ja veebiressursside kaudu – kaasas on kasutusjuhendid, rakenduste juhendid ja konfiguratsioonitarkvara.
