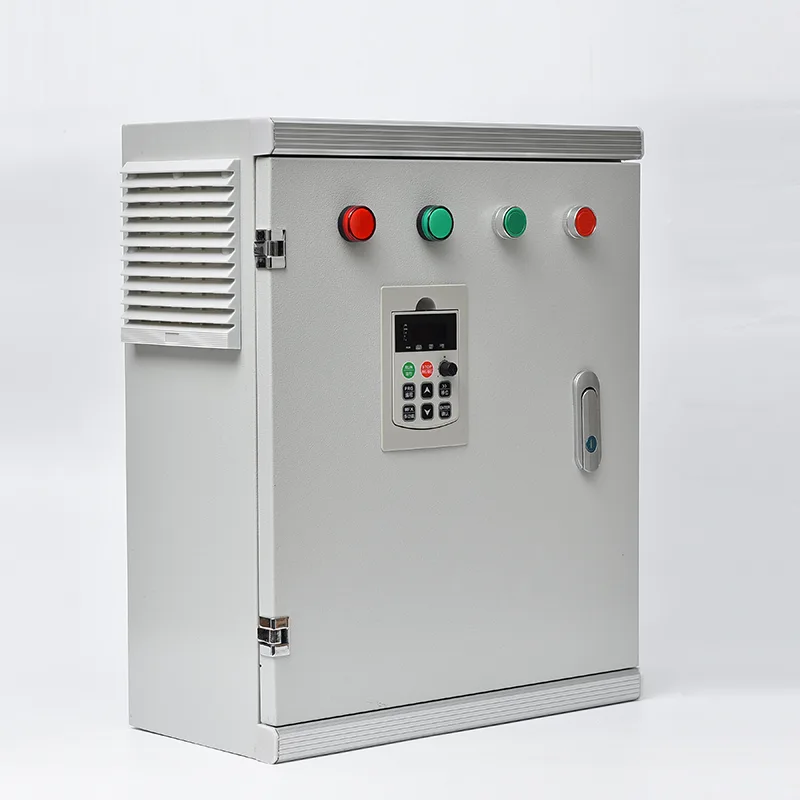

Nutikas kastmise juhtpult

Juhtkarp integreerib PLC või spetsiaalse niisutuskontrolleri, kaitselülitid, pumba kontaktorid või VFD-d, klapi väljundklemmid, juhttrafo ja liigpingekaitse ühes seinale või põrandale paigaldatavas korpuses. See võtab vastu sisendeid mulla niiskusanduritelt, vihmamõõturitelt, temperatuuri- ja niiskusanduritelt, voolumõõturitelt ja rõhuanduritelt ning seejärel täidab programmeeritud niisutusgraafikuid konfigureeritavates tsoonides – tavaliselt 4 kuni 120 solenoidventiili, olenevalt mudelist – kas järjestikku või kattuvate rühmadena. Pumba käivitusloogika tagab, et põhipump või rõhutõstepump lülitub sisse enne mis tahes ventiili avanemist ja lülitub välja pärast kõigi ventiilide sulgemist, vältides kuiva töötamist ja rõhu hüppeid. Integreeritud 4G/LoRa/Wi-Fi sidemoodul edastab reaalajas põlluandmed ja tööoleku pilveplatvormile, kus kasvatajad saavad nutitelefoni rakenduse või veebi armatuurlaua kaudu vaadata kastmisajalugu, kohandada ajakavasid ja saada veateateid. Lisavarustusena on saadaval mitme kanaliga väetamise kontroll, mis võimaldab vedelväetise või happe täpset doseerimist konfigureeritavate sissepritsepumpade kaudu, mis põhinevad siht-EC ja pH väärtustel. Korpus on valmistatud tsingitud või roostevabast terasest ilmastikukindla pulbervärviga, IP55 või kõrgem, välistingimustes paigaldamiseks. Päikeseenergiaga ühilduvus koos akuga on saadaval võrguvälistes kohtades, samas kui standardsed vahelduvvoolumudelid hõlmavad 110 V kuni 415 V ühefaasilisi või kolmefaasilisi toiteallikaid.

Ideaalsed rakendused

Alates väikestest aiandustunnelitest kuni ulatuslike viljapuuaiaoperatsioonideni – Smart Irrigation Control Box asendab käsitsi niisutamise ja arvamise automatiseeritud, anduripõhise veehaldusega, mis vastab sellele, mida põllukultuur tegelikult vajab.

Põllumajanduslik niisutus ja Broadacre viljakasvatus

Suuremahulised põllukultuurid, viljapuu- ja viinamarjaistandused saavad kasu mitmetsoonilisest automaatsest niisutamisest, mis haldab kümneid solenoidventiile kogu kinnistul. Kontroller järjestab tsoone ükshaaval, et säilitada stabiilne süsteemirõhk, samal ajal tarnides vett vastavalt mulla niiskuse lävedele, põllukultuuride kasvufaasile ja kohalikele aurustumisandmetele. Voolumõõturi integreerimine annab reaalajas kinnituse, et iga niisutustsükkel andis ettenähtud koguse, märgib ummistused või torude purunemised koheselt.

Kasvuhooned ja kaitstud põllukultuurid

Kasvuhoonekeskkond nõuab vee ja toitainete täpset kontrolli piiratud kasvukohas. Juhtpult integreerub keskkonnaanduritega (temperatuur, niiskus, valguse intensiivsus ja substraadi niiskus), et käivitada niisutus, mis põhineb taimede nõudlusel, mitte fikseeritud taimeritel. Mitme kanaliga väetamispihustid doseerivad vedelväetist ja pH reguleerijaid suletud ahela EC/pH kontrolli all, tagades, et iga põllukultuur saab täpse toitaineretsepti õiges kontsentratsioonis. Kaugjuurdepääs võimaldab kasvatajatel jälgida mitut kasvuhoonelahti ühest nutitelefonist.

Maastik ja linnahaljastus

Kohalike ametiasutuste hallatavad pargid, spordiväljakud, golfiväljakud ja teeäärsed haljastustööd nõuavad usaldusväärset, programmeeritavat niisutust erinevates kohtades. Juhtpult haldab mitut solenoidklapi jaama ajapõhise või anduri käivitatud ajakava alusel, vihmaanduri sisendiga peatab märja ilmaga niisutamise automaatselt, et vältida vee raiskamist. 4G-ühenduvus võimaldab tsentraliseeritud haldust linna operatiivkeskusest, vähendades hooldusmeeskondade vajadust iga objekti külastamiseks.

Päikeseenergial töötavad kaugfarmid

Paljudel põllumajandusobjektidel puudub usaldusväärne elektrivõrk. Juhtpulti saab konfigureerida päikesepaneelide massiivi, akupanga ja väikese võimsusega alalisvoolu lukustavate solenoidventiilide väljunditega, mis tagavad täielikult autonoomse võrguvälise töötamise. Kontroller haldab pumba käivitamist (päikeseenergial töötavast puurkaevust või paagist), tsoneeritud ventiilide järjestust ja andmeedastust – kõike seda toidab kohapealne fotogalvaaniline süsteem.

Aiandus, puukoolid ja erikultuurid

Konteinerite puukoolid, marjafarmid ja lõikelillekasvatusega tegelevad ettevõtted niisutavad sageli väikeseid alasid erinevate põllukultuuridega, millest igaüks vajab erinevat kastmisrežiimi. Juhtpult toetab programmeeritud ajakavasid tsooni kohta koos sõltumatute algusaegade, käitamise kestuste ja väetamisretseptidega. Mulla niiskusepõhine ülekastmine hoiab ära tundlike põllukultuuride ülekastmise, samas kui külmakaitse sprinkleri jada saab käivitada temperatuurianduri lävedega.

Niisutuspiirkonnad ja kommunaalskeemid

Piirkondades, kus vesi jaotatakse üksikutele kasvatajatele mahu või aja järgi, toetab juhtpult IC-kaardi või RFID-kasutaja autentimist põllumajandusliku veemõõtmise jaoks. Iga kasutaja tarbimine logitakse ja laaditakse üles haldusplatvormile, võimaldades tasulist vee eraldamist, iga-aastaseid väljavõtupiiranguid ja automaatset pumba väljalülitamist kvootide ületamisel.

3. Tehniline sügavsukeldumine

Smart Irrigation Control Box ühendab PLC-põhise järjestuse, mitme anduriga sisendtöötluse ja tööstusliku toitehalduse üheks tehases testitud korpuseks, mis tagab usaldusväärse ja järelevalveta niisutusautomaatika erinevates välitingimustes.

Kontrolleri tuum ja programmeerimisloogika

Juhtpult on ehitatud ümber tööstusliku PLC või spetsiaalse niisutuskontrolleri, millel on konfigureeritav I/O. Kontroller käivitab niisutusprogramme, mis määravad, millised tsoonid aktiveeruvad, millises järjekorras, kui kaua ja millistel käivitustingimustel. Ajastamise valikud hõlmavad ajapõhist (konkreetsed päevad ja kellaajad), anduripõhist (pinnase niiskuse lävi, vihmatuvastus) ja intervallipõhist (iga N tunni või päeva järel). Kontroller haldab ka pumba käivitusloogikat: pumba pearelee sulgub enne, kui esimene klapi solenoid hakkab tööle, ja jääb suletuks kuni viimase ventiili sulgemiseni pluss konfigureeritav sissetöötamisperiood põhiliini loputamiseks. See järjestamine hoiab ära klapi avanemise kuiva pumba vastu, välistab veehaamri järsu käivitumise ja seiskamise ning kaitseb pumpa tühikäigu eest. Mitmetsooniliseks tööks võimaldab reguleeritav tsoonidevaheline viivitus süsteemi rõhul stabiliseerida klapi üleminekute vahel.

Anduri sisend ja keskkonnaseire

Juhtpult aktsepteerib mitmesuguseid väljaanduri sisendeid: 4–20 mA või 0–10 V analoogsignaale pinnase niiskuse anduritelt, rõhuanduritelt ja voolumõõturitelt; voolumõõturite ja vihmamõõturite digitaalsed impulsssisendid; digitaalsed sisse/välja sisendid ujuklülititest ja rõhulülititest; ja RS485 Modbus RTU andmed niiskust, temperatuuri ja elektrijuhtivust mõõtvatest mitmeparameetrilistest mullaanduritest. Kontroller skannib pidevalt kõiki sisendeid, võrreldes näitu kasutaja määratud lävedega. Kui mulla niiskus langeb allapoole sihtmärki, käivitatakse niisutamine. Kui avastatakse sademeid, peatatakse planeeritud niisutamine. Kui voolukiirus erineb oodatud vahemikust, genereeritakse toru katkemise või blokeeritud emitteri häire. Kõik anduri andmed on ajatempliga ja logitakse trendianalüüsi jaoks.

Klapi ja pumba juhtväljundid

Klapi väljundid on tavaliselt 24 VAC või 12 V alalisvoolu, mis ühilduvad tavaliste niisutus-solenoidventiilidega. Väljundi konfiguratsioon toetab nii AC lukustussolenoide (momentimpulss avamiseks/sulgemiseks) kui ka alalisvoolu lukustussolenoide väikese võimsusega võrguväliste rakenduste jaoks. Pumba väljundid on releekontaktid, mis on määratud pumba mootori kontaktori mähisele või VFD käivituskäsule. Muutuva kiirusega pumpasid kasutavate asukohtade puhul annab 4–20 mA või 0–10 V analoogväljund kiiruse võrdlusaluse VFD-le, mis põhineb süsteemi rõhul või vooluvajadusel. Iga väljund on eraldi kaitstud ja kontrollerist optiliselt isoleeritud, et vältida juhtmestiku tõrkeid protsessori kahjustamisel.

Side ja kaughaldus

Juhtpult sisaldab olenevalt saidi infrastruktuurist 4G mobiilside modemit, LoRa moodulit, Wi-Fi liidest või Etherneti porti. Andmed edastatakse pilveplatvormile MQTT või HTTP protokolli abil. Platvorm pakub veebi armatuurlauda ja nutitelefoni rakendust (iOS ja Android) kõigi ühendatud andurite ja väljundite reaalajas jälgimiseks, ajakava kaugreguleerimiseks, üksikute ventiilide või pumpade käsitsi tühistamiseks, tõuketeate või SMS-i kaudu häireteavitamiseks ning mulla niiskuse, voolu, rõhu ja niisutussündmuste ajalooliste andmete graafikuks. Olemasoleva SCADA-süsteemiga saitide puhul toetab kontroller Modbus RTU-d üle RS485 või Modbus TCP, paljastades kõik I/O-punktid ja konfiguratsiooniparameetrid otseseks integreerimiseks ilma pilvekihita.

Viljastamise integreerimine

Kui valikuline väetamismoodul on kaasas, haldab juhtpult ühte kuni nelja sissepritsekanalit, millest igaühel on spetsiaalne doseerimispump või Venturi pihusti. Kontroller jälgib niisutussüsteemi põhivooluhulgamõõturit, et arvutada soovitud väetise vahekorra alusel vajalik sissepritsekiirus, seejärel moduleerib doseerimispumpa seadeväärtuse säilitamiseks. EC/pH-ga juhitavates konfiguratsioonides annavad niisutussüsteemi põhi- või tagasivoolutoru andurid tagasisidet ja kontroller reguleerib sissepritsekiirust PID-ahela kaudu, et hoida toitainete kontsentratsiooni ja pH-d kindlaksmääratud vahemikes. Segisti juhtväljundid hoiavad väetise varupaagid segatuna.

Toiteallika ja võrguühenduseta konfiguratsioon

Standardne juhtpult töötab ühefaasilisest 110–240 VAC või kolmefaasilisest 380–415 V vahelduvvooluvõrgust. Juhttrafo tagab kontrolleri ja klapi väljunditele 24 VAC/VDC. Võrguvälised konfiguratsioonid sisaldavad MPPT päikeseenergia laadimise kontrollerit, PV massiivi (tavaliselt 300 W kuni 1000 W) ja sügava tsükliga akupanka (12 V või 24 V). Kontroller jälgib aku laetuse olekut ja võib vähendada mittekriitilisi koormusi või lükata plaanitud niisutamist edasi, kui aku pinge langeb kasutaja määratud vähese võimsuse läveni. Alalisvoolu lukustavad solenoidventiilid, mis tarbivad energiat ainult hetkelise avamise/sulgemise impulsi ajal, on ette nähtud päikeseenergia kohtadele, et minimeerida aku mahtuvuse nõudeid.

Korpus ja keskkonnakaitse

Korpus on valmistatud 1,5–2,0 mm tsingitud teraslehest või klassi 304 roostevabast terasest, mis on kaetud UV-kindla pulbervärviga. Standardne IP55 reiting sobib välistingimustes seinale või niisutusala servale vardale paigaldamiseks. Üleujutusohtlike või kõrge niiskusega keskkondade jaoks on saadaval IP65. Troopilises kliimas otsese päikese käes hoidmiseks on soovitatav kasutada päikesevarju. Kaabli sisestus toimub läbi korpuse alusel asuvate IP-kategooria survetihendi. Siseventilatsioon on passiivne, õhutusavadega võrdsustab rõhku, välistades niiskuse ja putukad. Kõik sisemised trükkplaadid on ühtlaselt kaetud, et vältida niiskuse ja põllumajanduslike kemikaalide aurude põhjustatud korrosiooni. Sissetulevatel toite- ja sideliinidel olevad liigpingekaitseseadmed kaitsevad välgu põhjustatud siirdete eest. Uksega blokeeritud peaisolaator tagab turvalise juurdepääsu hooldusele. Kontroller salvestab kõik programmid, ajakavad ja logitud andmed püsimällu, tagades andmekadude nulli toitekatkestuse ajal.

4. Korduma kippuvad küsimused

K1: Millist tüüpi anduritega saab juhtpulti ühendada?

Juhtpult võtab vastu: pinnase niiskuse andurid (tensiomeetrilised, mahtuvus- või TDR-tüüpi 4-20 mA, 0-10 V või Modbus RS485 väljundiga), vihmamõõturid (impulssisisend), vooluhulgamõõturid (impulss või 4-20 mA), rõhuandurid (4-20 mA), temperatuuri- ja niiskuse andurid (4-20 mA või edastussiinide lülitid (4-2 mA). mahutid ja reservuaarid ning ilmajaama andmed (välise ilmajaama või pilve API kaudu Modbusi kaudu). Meie insenerid kinnitavad andurite ühilduvust projekti spetsifikatsiooni käigus.

Q2: Mitut niisutustsooni saab üks juhtpult hallata?

Standardkonfiguratsioonid toetavad 4 kuni 24 juhtmega tsooni. Laiendusmoodulid võimaldavad skaleerimist 48, 72 või enama tsoonini. Väga suurte juurutuste puhul saavad LoRa kaudu suhtlevad juhtmevabad kaugterminalid juhtida täiendavaid klapiklastreid kuni mitme kilomeetri kaugusel peamisest juhtpuldist, võimaldades tsentraliseeritud haldamist sadu tsoone üle kinnistu.

Q3: Kas juhtpult võib töötada ilma võrgutoiteta?

Jah. Saadaval on võrguväline konfiguratsioon integreeritud MPPT päikeseenergia laadimiskontrolleri, PV-paneelide ja sügava tsükliga akusalvestusega. Energiatarbimise minimeerimiseks kasutatakse alalisvoolu lukustavaid solenoidventiile. Kontroller jälgib aku olekut ja lükkab mittekriitilised toimingud edasi, kui pinge langeb vähese energiatarbega läveni. Seda konfiguratsiooni kasutatakse laialdaselt kaugemates taludes ja karjamaadel, kus võrgutoide on ebaökonoomne.

4. küsimus: kas ma saan niisutussüsteemi nutitelefonist juhtida?

Jah. Juhtpult edastab andmed pilveplatvormile 4G, Wi-Fi või Etherneti kaudu. Saate vaadata reaalajas mulla niiskust, vooluandmeid ja klapi olekut; kastmise kaugjuhtimise käivitamine või peatamine; kohandada ajakavasid ja lävendeid; ja saate häireteateid tõukesõnumi või SMS-i kaudu – kõike seda nutitelefoni kaasrakendusest või veebi armatuurlaualt.

K5: Kuidas kontroller pumba kaitset käsitleb?

Kontroller järjestab pumba käivitamist enne mis tahes ventiili avanemist ja pumba seiskamist pärast kõigi ventiilide sulgemist, vältides tühja peaga töötamist. Kui vooluhulgamõõtur tuvastab pumba töötamisest hoolimata voolu puudumist, genereeritakse kuivtööhäire ja pump lülitatakse välja. Rõhuanduri sisend võimaldab kõrge ja madalrõhu väljalülituskaitset. Pumba väljund võib suuremate mootorite jaoks liidestada pehme starteri või VFD-ga.

K6: Mis juhtub niisutamisega, kui side katkeb?

Kontroller salvestab kõik programmid ja ajakavad kohalikku püsimällu. Kui side pilveplatvormiga katkeb, jätkab kontroller programmeeritud ajakava täitmist iseseisvalt, kasutades oma sisemist reaalajas kella. Jätkuvalt toimivad ka anduripõhised käivitustingimused (pinnase niiskus, vihmamõõtur). Kui side taastatakse, sünkroonitakse puhverdatud andmed pilvega.

K7: Kas üks juhtpult saab hallata nii niisutamist kui ka väetamist?

Jah. Valikuline väetamismoodul haldab ühte kuni nelja sissepritsekanalit spetsiaalse pumba või Venturi juhtimisega. Doseerimine võib põhineda ajal, vooluga proportsionaalsel süstimisel või suletud ahelaga EC/pH reguleerimisel, kasutades tagasisidet niisutustorustiku anduritelt. Segisti väljundid hoiavad väetise varupaagid suspensioonis.

Q8: Millist hooldust vajab juhtpult?

Rutiinne hooldus on minimaalne: igakuine korpuse ja uksetihendi visuaalne kontroll, kvartaalne toiteotsikute tiheduse kontroll ning iga-aastane kõikide klapiväljundite ja anduri sisendite funktsionaalne testimine. Kui on paigaldatud päikeseenergia süsteem, tuleks aku klemme ja elektrolüütide taset (üleujutatud akude puhul) kontrollida kord kvartalis. Kontrolleril endal ei ole liikuvaid osi ja see ei vaja plaanilist väljavahetamist.

5. Suuremahuline viljapuuaiaoperatsioon – automaatne mitmetsooniline niisutussüsteem

Taust

Lõuna-Euroopas asuv puuviljakasvatusettevõte haldas lainelisel maastikul 180 hektarit luuvilja- ja tsitrusviljaaedu. Niisutust saadi mitmest puuraugust ja ühisest veehoidlast, mis jaotati magistraalide võrgu kaudu ligikaudu 90 solenoidklapi klastriteni, mis teenindavad üksikuid viljapuuaiaplokke. Operatsiooni käigus oli niisutatud kindla ajakava alusel, mida haldasid käsitsi välitöötajad, kes sõitsid kogu päeva ja öö jooksul klappide avamiseks ja sulgemiseks plokkide vahel.

Väljakutse

Manual valve operation was labour-intensive and imprecise. Niisutusseadmed kasutasid sama tööaega, olenemata pinnase niiskuse erinevusest plokkide vahel, mis viis üleniisutamiseni domineerivates tsoonides ja alaniisutamiseni liivastel seljakutel. During peak summer, the team struggled to complete all scheduled sets within 24 hours. Pumba käivitumine ei olnud sageli kooskõlas klapiasenditega – klapid avati enne pumba töötamist, põhjustades õhulukud ja veehaamri, mis kahjustasid põhiliini liitmikke. The farm's borehole pumps also ran against closed valves at the end of shifts, tripping overloads. Fertiliser injection was handled by a separate manual venturi system with no recording of application rates per block.

Kasvataja soovis ühtset integreeritud juhtimissüsteemi, mis suudaks hallata kõiki ventiile, pumpasid ja väetist, oleks kaugjälgitav ja vähendaks niisutustööjõu järelevalve rolli.

Miks on nutikad niisutuspuldid?

Farmi ploki paigutus soovitas tsentraliseeritud arhitektuuri: pumbahoones on üks peamine juhtpult, mis haldab kõiki pumba käivitusi ja põhiliini rõhku, kusjuures igas satelliitventiiliklastris on LoRa juhtmevabad kaugterminalid, mis suhtlevad tagasi peakontrolleriga. Nii välditi juhtkaablite kaevamist üle viljapuuaia.

Juhtpult oli konfigureeritud kuue pumba väljundkanaliga (neli puurauku, kaks võimenduspumpa), rõhuanduri sisendiga põhiliinil, voolumõõturi sisenditega igal pumba tühjenemisel kuivtöökaitseks ja summeeritud voolu jälgimiseks ning 90 juhtmevaba ventiili väljundiga satelliit-RTU-des. Kasutusele võeti pinnase niiskuse seirevõrk – kuus mitme sügavusega mahtuvussondi tüüpilistes mullatsoonides – ühendatud kontrolleriga Modbus RS485 kaudu.

Väetamine integreeriti kolme doseerimiskanali kaudu, millest igaühel oli muutuva kiirusega sissepritsepump, mida juhib vooluga proportsionaalne loogika. Kontroller jälgis põhiliini vooluhulgamõõturit ja reguleeris sissepritsekiirust, et säilitada väetise sihtkontsentratsioon, olenemata sellest, milliseid plokke niisutasid.

Programmeerimine struktureeriti viljapuuaiaplokkide kaupa, kusjuures mulla niiskuse künnised määrasid kindlaks, kas iga ploki jaoks jätkub planeeritud niisutustsükkel. Vihmamõõturi sisend peatas pärast 5 mm sademeid automaatselt 24 tunniks kogu planeeritud niisutamise. Kõik andmed edastati pilveplatvormile 4G kaudu, mis andis farmi juhile kogu toimingu jaoks ühe armatuurlaua.

Kasutuselevõtt

Kahe peamise pumbahoone juurde paigaldati kaks peamist nutikat kastmisjuhtimisboksi koos 16 LoRa juhtmevaba RTU-ga, mis olid jaotatud üle viljapuuaia. Süsteem juhtis kuut pumpa, 90 niisutusventiili ja kolme väetuskanalit. Elektritoide varustati võrgust pumbahoonetes; RTU-d töötasid päikeseenergial sisemiste patareidega. Paigaldamine ja kasutuselevõtt viidi lõpule nelja nädala jooksul väljaspool saagikoristusperioodi, säilitades farmi olemasolevad solenoidventiilid ja pumba kontaktorid.

Tulemused

●  Kastmistööjõudu vähendati neljaliikmelise välimeeskonna asemel ühe juhendajani, kes jälgib pilve armatuurlauda ja teeb aeg-ajalt välikontrolle.

●  Veetarbimine vähenes esimesel täishooajal ligikaudu 28% tänu mulla niiskuspõhisele plokkplaanile, mis välistas raskematel muldadel tarbetu niisutamise.

●  Pumpadega seotud hooldusvajadused vähenesid märkimisväärselt: voolupõhise kaitse abil kõrvaldati kuivkäivitusreaktsioonid ja pumba-ventiilide koordineeritud järjestamisega lõppesid veehaamri kahjustused pealiini liitmike jaoks.

●  Vooluga proportsionaalse süstimise tõttu vähenes väetise kasutamine 15% ning kasutuskirjed ploki kohta logitakse nüüd automaatselt vastavuse ja agronoomilise ülevaatuse jaoks.

● Farmi juhataja teatas, et võimalus vaadata nutitelefonist kogu niisutussüsteemi olekut – eriti töövälisel ajal ja nädalavahetustel – oli oluliseks tegevuseks kasulik.
