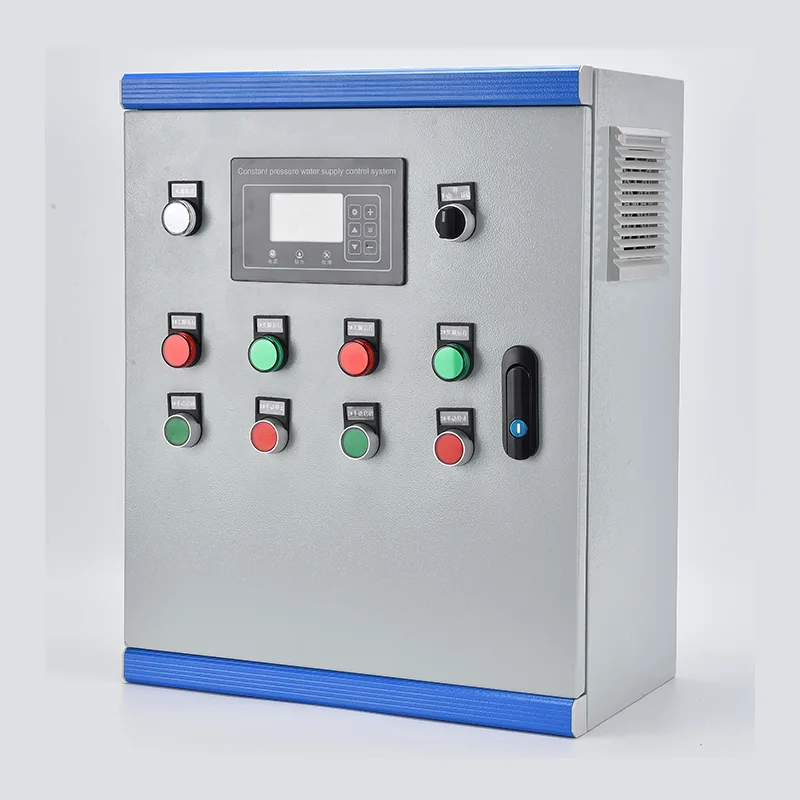

Püsisurvega veevarustuse juhtkapp

Pideva rõhuga veevarustuse juhtkapp integreerib VFD, PLC või spetsiaalse pumba kontrolleri, sissetulevad kaitselülitid, väljundkontaktorid pumba kohta, juhttrafo ja rõhuanduri liidese ühte põrandal seisvasse korpusesse. Nimetatud võimsus ulatub 0,75 kW kuni 400 kW 380–480 V kolmefaasilise pingega. Põhipäises olev rõhuandur edastab kontrollerile 4–20 mA signaali, mis võrdleb pidevalt tegelikku rõhku kasutaja määratud seadeväärtusega ja reguleerib VFD väljundsagedust PID-ahela kaudu, et hoida reguleerimist ±0,02 MPa piires. Mitme pumbaga süsteemides töötab juhtpump VFD juhtimise all, samal ajal kui viivituspumbad käivituvad järjestikku või eraldatakse nõudluse kõikumisel. Tööpöörlemise tasakaalud kõigi pumpade töötunnid. Kaitse katab kuivtöö, ülekoormuse, faasikadu, lühise ja ülerõhu. Ukse külge kinnitatud HMI puuteekraan kuvab süsteemi rõhku, pumba olekut, sagedust, vealoge ja energiaandmeid. Side Modbus RTU/TCP või valikulise 4G pilvelüüsi kaudu võimaldab kaugseiret ja SCADA integreerimist. Korpus on valmistatud pulbervärviga tsingitud terasest, mille kaitseklass on IP54 või kuni IP65 välistingimustes kasutamiseks.

Ideaalsed rakendused

Kui veesurve peab muutuvale nõudlusele vaatamata püsima ühtlane, asendab konstantse rõhuga veevarustuse juhtkapp gravitatsioonisalvestuse ja fikseeritud kiirusega pumpamise automaatse, nõudlusele reageeriva juhtimisega.

Munitsipaalveevarustus- ja -võimendusjaamad

Linnaveevõrkudes esineb suuri rõhukõikumisi tipptundide ja öiste madala vooluhulga perioodide vahel. Kapp hoiab kindlaksmääratud võrgupunktides konstantset rõhku, moduleerides pumba kiirust ja järku, kõrvaldades torude ühendusi pingestavad ja teeninduskaebusi tekitavad langused ja ülepinged. Pika ülekandevõrgu ääres paiknevate võimendusjaamade puhul kohandub PID-ahel muutuva ülesvoolu rõhu ja muutuva allavoolu väljavooluga.

Kõrghooned ja ärihooned

Korteritornid, hotellid ja büroohooned vajavad ülemistel korrustel usaldusväärset survet. Mitme vertikaalse mitmeastmelise pumbaga konstantse rõhuga kapp reguleerib automaatselt võimsust, et see vastaks täituvusepõhisele nõudlusele – keskpäeval madalam, hommikuste ja õhtuste tipptundide ajal kõrgem. Süsteem kõrvaldab vajaduse mahukate katusepaakide järele koos nende struktuurse koormuse, legionellaohu ja hooldusnõuetega.

Tööstusprotsess ja jahutusvesi

Tootmisettevõtted, toiduainete töötlemisrajatised ja elektrijaamad vajavad rangelt kontrollitud rõhuga protsessivett. Kapp varustab protsessivajadustele vastava reguleerimistäpsusega jahutustorni, pesutorusid, katla etteande- ja tootmisveeahelaid. VFD-põhine juhtimine välistab drosseliga seotud energia raiskamise ja ventiilide kulumise.

Põllumajanduslik niisutus

Suuremahulised tilguti-, sprinkler- ja keskpöördsüsteemid vajavad muutuvat voolu stabiilse rõhu juures erinevate emitteri omadustega väljatsoonides. Kapp käsitleb mitut pumbakonfiguratsiooni, sealhulgas sukelpuurkaevu ja horisontaalseid võimenduspumpasid, sobitades väljundi automaatselt avatud niisutustsoonide arvuga. Sisseehitatud kuivkäigukaitse kaitseb pumpasid lähteveetaseme muutumise ajal.

Maaelu ja kogukonna veevarustus

Külasüsteemid ja kauged asulad saavad kasu automaatsest rõhuhaldusest, mis asendab pumba käsitsi töötamise. Paagi tasemeanduriga integreeritud kapp käivitub ja seiskub automaatselt, et säilitada paagi täituvus, tagades samal ajal tarbijatele pideva rõhu. Kaugseire 4G kaudu võimaldab ühel operaatoril hallata mitut hajutatud jaama mobiiltelefoni või keskse SCADA kaudu.

Hotell, kuurort ja külalislahkus

Kuurordid ja vaba aja veetmise rajatised, kus hooned asuvad üle kogu saidi, vajavad külalistetubade, köökide, pesumaja ja haljastuse jaoks ühtlast survet. Kapp haldab mitut pumpa, et rahuldada hommikust ja õhtust tippnõudlust, vähendades samal ajal energiat tipptundidel, kusjuures süsteem on suures osas ööseks unerežiimis.

Tehniline sügavsukeldumine

Konstantse rõhuga veevarustuse juhtkapp ühendab VFD kiiruse reguleerimise, PLC-põhise pumba järjestuse ja tervikliku kaitse ühte tehases kokkupandud korpusesse, pakkudes autonoomset rõhuhaldust ühest pumbast mitme pumbaga paigaldistele.

PID suletud ahela rõhuregulatsioon

Peajaotustorus olev rõhuandur muudab veerõhu 4–20 mA analoogsignaaliks. Kontroller töötab digitaalse PID-algoritmiga: proportsionaalne võimendus määrab, kui agressiivselt süsteem rõhuhälbele reageerib, integraalaeg välistab püsiseisundi nihke ja tuletissummutamine pärsib ületamist äkiliste voolumuutuste ajal. PID väljund määrab otse VFD sageduse etalonväärtuse, reguleerides pumba kiirust vastavalt nõudlusele reaalajas. Tüüpiline reguleerimise täpsus jääb vahemikku ±0,02 MPa, kui see on häälestatud vastavalt süsteemi konkreetsetele omadustele – toru pikkusele, pumba kõverale ja surveanuma mahule.

Mitme pumba järjestuse loogika

Kui nõudlus ületab ühe VFD-ajamiga pumba võimsuse, käivitab kontroller täiendavad pumbad. Juhtpump töötab VFD juhtimise all. Kui see saavutab maksimaalse sageduse ja rõhk langeb ikka alla seadeväärtuse, suunab kontroller selle pumba ümbervoolukontaktori kaudu fikseeritud kiirusega tööle ja käivitab VFD juhtimise all oleva viivituspumba. Kui nõudlus väheneb ja VFD saavutab minimaalse sageduse, kui rõhk on üle seadeväärtuse, tühjendatakse viivituspumbad ükshaaval ja juhtpump naaseb muutuva kiirusega juhtimisele. See tagab, et ainult üks pump töötab igal ajal muutuva kiirusega, samas kui teised töötavad fikseeritud kiirusel oma parima efektiivsuspunkti lähedal.

Tööülesannete rotatsioon ja võrdsustamine

Kulumise ühtlaseks jaotamiseks pöörab kontroller juhtpumba tähistust kumulatiivse töötundide või käivitusloenduse alusel. Väikseimate töötundidega pump saab järgmiseks juhtmeks, kui pöörlemine käivitub, mis toimub rõhuhäirete vältimiseks madala vooluhulga tingimustes. Hooldusrežiimist välja lülitatud pump lukustatakse digitaalsisendi kaudu pöörlemisest ja kontroller jaotab töö ülejäänud pumpade vahel ümber.

Une-, ärkveloleku ja madala vooluhulga haldamine

Nullnõudluse perioodidel – näiteks üleöö ärihoonetes – saavutab VFD lõpuks oma minimaalse sageduse, samal ajal kui rõhk püsib seadeväärtusel. Pärast konfigureeritavat viivitust lülitub kontroller puhkerežiimi ja peatab kõik pumbad. Väike membraanipaak hoiab une ajal süsteemi rõhku. Kui rõhk langeb äratusläveni, taaskäivitab kontroller juhtpumba ja kiirendab rõhu taastamiseks. See tsükkel takistab pumpadel pikka aega vastu suletud ventiili töötamist, säästes energiat ja kaitstes pumpa ülekuumenemise eest.

Pumba kaitse komplekt

Kontroller pakub pumbaspetsiifilisi kaitseid peale tavapärase mootori ülekoormuse. Kuivkäigutuvastus kasutab kas kaevu taseme sondi digitaalsisendit või mootori alavoolu tuvastamist. Ülerõhu väljalülitamine koos automaatse lähtestamisega hoiab ära torude kahjustamise, kui klapp sulgub ootamatult. Kiire tsükli lukustus piirab mootori mähiste kaitsmiseks käivituste arvu tunnis. Faasikadu ja faasijärjestuse jälgimine hoiavad ära vastupidise pöörlemise põhjustatud mehaanilised kahjustused. Kõik väljalülitussündmused on ajatembeldatud ja salvestatud vealogi koos konfigureeritava arvu automaatse lähtestamise katsetega, enne kui lukustamine nõuab operaatori sekkumist.

VFD draivi arhitektuur

VFD on valitud muutuva pöördemomendiga pumba tööks 110% ülekoormusega 60 sekundiks. Lendkäivitus võimaldab sujuvalt taaskäivitada vabajooksupumba ilma liigvoolust välja komistamata. Sageduse vahelejätmise programmeerimine väldib mehaanilisi resonantsribasid. Automaatne energia optimeerimine vähendab mootori magnetiseerimisvoolu väikese koormuse korral, säästes täiendavat energiat, kui pump töötab alla täiskiiruse. Sisseehitatud alalisvoolu drossel ja RFI-filter minimeerivad harmoonilise voolu sissepritse toiteallikasse.

HMI ja operaatoriliides

Ukse külge kinnitatud värviline puutetundlik ekraan pakub reaalajas süsteemi rõhku ja seadeväärtust, individuaalset pumba olekut, kumulatiivset töötundide ja käivituste arvu pumba kohta, aktiivseid häireid koos veaajalooga ja parooliga kaitstud juurdepääsu parameetritele. Käsitsi ületamise juhtimine toetab kasutuselevõttu ja hooldustoiminguid.

Kaugseire ja side

Standardne RS485 Modbus RTU ühendub saidi SCADA või telemeetriaseadmetega. Valikuline 4G või Etherneti pilvevärav võimaldab kaugjuurdepääsu veebibrauseri või nutitelefoni rakenduse kaudu, edastades reaalajas survet, pumba olekut, energiatarbimist ja häireteateid. Operaatorid saavad rõhu seadeväärtusi kaugjuhtimisega reguleerida vastavalt konkreetsetele süsteeminõuetele.

Korpus ja keskkonnaehitus

Põrandakapil on kasutatud 1,5–2,0 mm tsingitud teraslehte, mis on kaetud UV-kindla pulbervärviga. IP54 on siseruumide pumbaruumide standardne. IP55 või IP65 on saadaval välistingimustes ja veetöötluskeskkondades. Filtreeritud sundõhuventilatsioon koos termostaatventilaatori juhtimisega hoiab sisetemperatuuri VFD töövahemikus. Troopiliste või kõrbete välispaigaldiste jaoks saab määrata päikesevarju ja kondensatsioonivastase küttekeha. Kaabli sisenemine toimub läbi kapi põhjas olevate tihendiplaatide. Kapp on projekteeritud ja valmistatud vastavalt standardile IEC 61439-1/2, kõik komponendid on CE-märgisega ja piirkondlikud sertifikaadid.

Korduma kippuvad küsimused

Q1: Kuidas hoiab kapp püsivat rõhku?

Peamisel veekogul asuv rõhuandur mõõdab pidevalt süsteemi rõhku ja saadab kontrollerile 4–20 mA signaali. Kontrolleri PID-algoritm võrdleb tegelikku rõhku kasutaja seatud eesmärgiga. Kui rõhk langeb, suurendab see pumba kiirendamiseks VFD väljundsagedust. Kui rõhk tõuseb, aeglustab see pumpa. See suletud ahelaga reguleerimine töötab pidevalt, hoides tavaliselt rõhku seadeväärtusest ±0,02 MPa piires.

Q2: Mitut pumpa saab konstantse rõhuga veevarustuse juhtkappi juhtida?

Standardkonfiguratsioonid toetavad 1 kuni 6 pumpa, kusjuures 2 või 3 pumpa on kõige levinum. Mitme pumbaga süsteemides juhib muutuva kiirusega pumpa üks VFD, samas kui täiendavad pumbad käivituvad nõudluse kasvades fikseeritud kiirusega. Kogu pumba järjestamise, vaheldumise ja tõrkevahetuse loogika on kontrollerisse sisse ehitatud.

K3: Mis vahe on sellel kapil ja igale pumbale eraldi VFD-de paigaldamisel?

Kapp pakub täielikku juhtimissüsteemi – pumba järjestusloogikat, rõhu PID-ahel, automaatset vaheldumist, tõrkevahetust, une-/äratusfunktsiooni ja ühtset kasutajaliidest – kõik on eelnevalt ühendatud ja tehases testitud. Üksikud VFD-d ei saa mitme pumbaga tööd koordineerida ilma olulise välise projekteerimiseta.

4. küsimus: kas süsteem võib töötada paagiga või ilma?

Mõlemad. Paagi täitmise rakenduses hoiab kontroller süsteemi rõhku, samal ajal kui paagi tasemeandur annab käivitus-/seiskamisvolituse. Otseses põhikonfiguratsioonis hoiab kontroller torustiku rõhku otse jaotustorustikul, moduleerides pumba kiirust, et see vastaks tarbijate nõudmistele ilma mahutita.

K5: Millised pumbatüübid ühilduvad?

Kapp juhib standardseid kolmefaasilisi asünkroonmootoreid, mida kasutatakse sukelpuurkaevupumpades, vertikaalsetes mitmeastmelistes pumpades, horisontaalsetes ots-imemisega tsentrifugaalpumpades ja sisestusvõimenduspumpades 380–480 V, 50/60 Hz. Püsimagnetmootoreid saab juhtida ka ühilduvate VFD-dega.

Q6: milline võimsusvahemik on saadaval?

Standardkonfiguratsioonid hõlmavad 0,75 kW kuni 400 kW. Kapi suurus põhineb pumpade arvul, iga pumba mootori täiskoormuse voolul ja töökoha rikketasemel. Meie insenerid valivad teie pumba andmetest VFD, kontaktorid, kaitselülitid ja siinisüsteemi.

K7: Millised kaugseire valikud on saadaval?

Standardne RS485 Modbus RTU ühendub saidi SCADA-ga. Valikulised 4G või Etherneti lüüsid lingivad pilveplatvormiga, pakkudes veebibrauseri või nutitelefoni rakenduse kaudu juurdepääsu reaalajas rõhule, pumba olekule, energiatarbimisele, veateadetele ja ajaloolistele andmetele. SMS-i või rakenduste tõukemärguanded hoiatavad operaatoreid vigadest.

Q8: Millist hooldust kapp vajab?

Igakuine uste tihendite ja ventilatsioonifiltrite kontroll. Toitelülituste kord kvartalis kontroll. Iga-aastane turvaseadmete ja vaheldumise loogika funktsionaalne test. VFD jahutusventilaatorite ja alalisvoolukondensaatorite kasutusiga on 5–10 aastat ja need on vahetatavad. Rõhuandurit tuleks kalibreerida igal aastal.

K9: Kuidas säästab see süsteem energiat võrreldes traditsioonilise pumpamisega?

Konstantse kiirusega drosselklapiga pump raiskab energiat kunstliku piirangu vastu pumpamiseks. VFD sobitab pumba kiiruse otse nõudlusega. Kuna pumba võimsus skaalaldub kiiruse kuubikuga, võtab 80% kiirusega pump ligikaudu 50% täiskiirusel töötavast energiast. Unerežiimis nullnõudluse perioodidel vähendavad paigaldised tavaliselt 20–40% energiat.

Omavalitsuse teisejärguline veevarustuse uuendamine – kõrghoonete elamurajoon

Taust

Ühes Aasia suurlinnas asuv munitsipaalveeasutus haldas üle 80 sekundaarse veevarustuse kordusjaama, mis teenindavad kõrghoonete kogukondi. Iga jaam varustas 200–800 korterit 18–35 korruse tornides. Olemasolevad seadmed vananesid – osades jaamades kasutati ujukklapiga täidisega katusepaake, teistes fikseeritud kiirusega pumbaagregaate koos rõhualandusventiilidega. Linnavalitsus andis ülesandeks uuendada rõhu kvaliteeti, eemaldada rahvatervise tõttu katusepaagid ja vähendada pumpamise energiatarbimist.

Väljakutse

Iga võimendusjaam teenindas erineva nõudluse profiiliga torni: järsk hommikune ja õhtune tipp, mõõdukas päevane nõudlus ja nullilähedane vooluhulk üleöö. Olemasolevad fikseeritud kiirusega pumbad töötasid täisvõimsusel sõltumata nõudlusest, vabastades ülerõhu rõhualandamisventiilide kaudu. See raiskas palju energiat, tekitades pumbaruumides soojust ja müra. Katusepaagid tuli eemaldada, et need vastaksid uutele tervishoiueeskirjadele ja asutus nõudis, et kõik uued jaamad edastaksid andmed kesksele SCADA platvormile. Füüsiline ruum oli samuti kitsas - enamik pumbaruume paigaldati piiratud laekõrguse ja piiratud juurdepääsuga keldripiirkondadesse.

Miks valida püsisurvega veevarustuse juhtkapp?

Pärast edukat pilooti kolmes jaamas valis asutus välja tehases valmistatud püsisurvekapid. Ühes korpuses oli VFD, kontroller, kolme vertikaalse mitmeastmelise pumba väljundkontaktorid, rõhuliides ja HMI puuteekraan – see vastab vana paneeli jalajäljele. PID-rõhu reguleerimine võimaldas rõhku vähendavad ventiilid täielikult eemaldada. Juhtpump muutis kiirust vastavalt nõudlusele, lisapumbad lülitasid vajaduse korral sisse. Üleöö süsteem magas, survet hoidis väike diafragma anum.

Veesurve ülemise korruse korterites stabiliseerus regulatiivsel miinimumil sõltumata nõudlusest, ilma vana süsteemi tekitatud ülerõhuta alumistel korrustel. Energiatarbimist mõõdeti jaama kohta ja see edastati Modbusi kaudu ametiasutuse SCADA-sse, andes operaatoritele reaalajas nähtavuse ja võimaluse reguleerida kaugjuhtimisega rõhu seadeväärtusi iga torni konkreetse kõrguse jaoks.

Kasutuselevõtt

Esimeses etapis paigaldati 18 kuu jooksul kolmkümmend kaks püsisurvekappi. Iga kapp oli eellaaditud pumba andmete ja rõhu seadeväärtustega, mis sobitati konkreetse torniga. Kohapealne kasutuselevõtt on ühendatud vooluvõrguga, pumba mootori kaablid ja rõhuandur – tavaliselt lõpetatakse ühe päeva jooksul jaama kohta.

Tulemused

●  32 kogukonna ülemiste korruste elanike survekaebused langesid kolme kuu jooksul pärast kasutuselevõttu nulli.

●  Pumba energiatarbimine langes eelmise fikseeritud kiirusega baastasemega võrreldes keskmiselt 35%, ületades asutuse seatud 25% eesmärki.

●  Katusepaagid eemaldati kasutusest ja eemaldati, kaotades sellega seotud hooldus- ja veekvaliteediga seotud kulud.

●  Kaheliikmeline töörühm haldab nüüd kõiki 32 jaama kesksest SCADA-st eemalt.

●  Amet on standardiseerinud püsisurvekambri ülejäänud 50 jaama jaoks, praegu on käimas teine ​​etapp.
