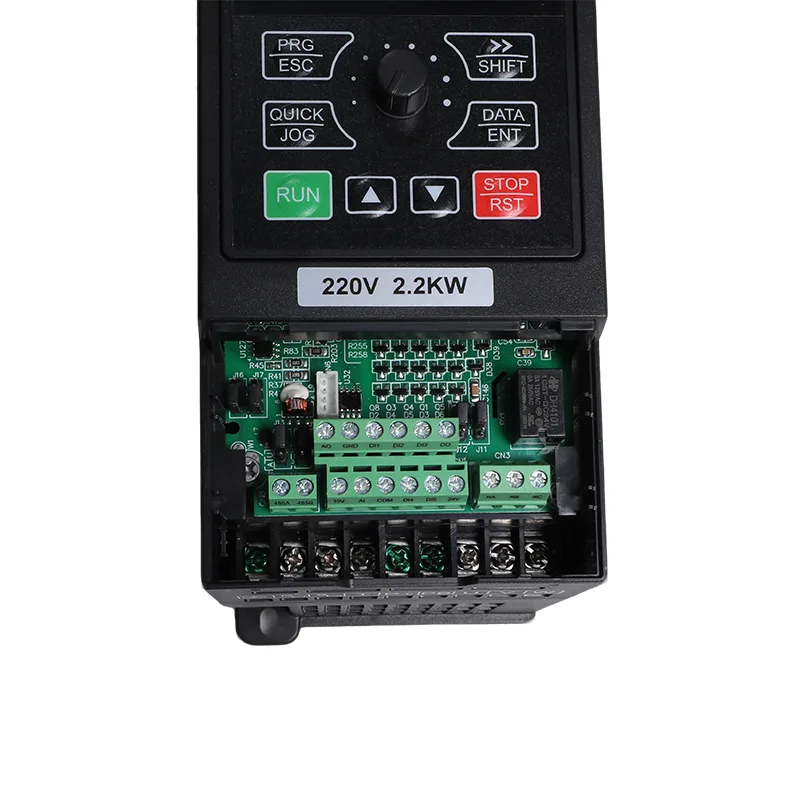

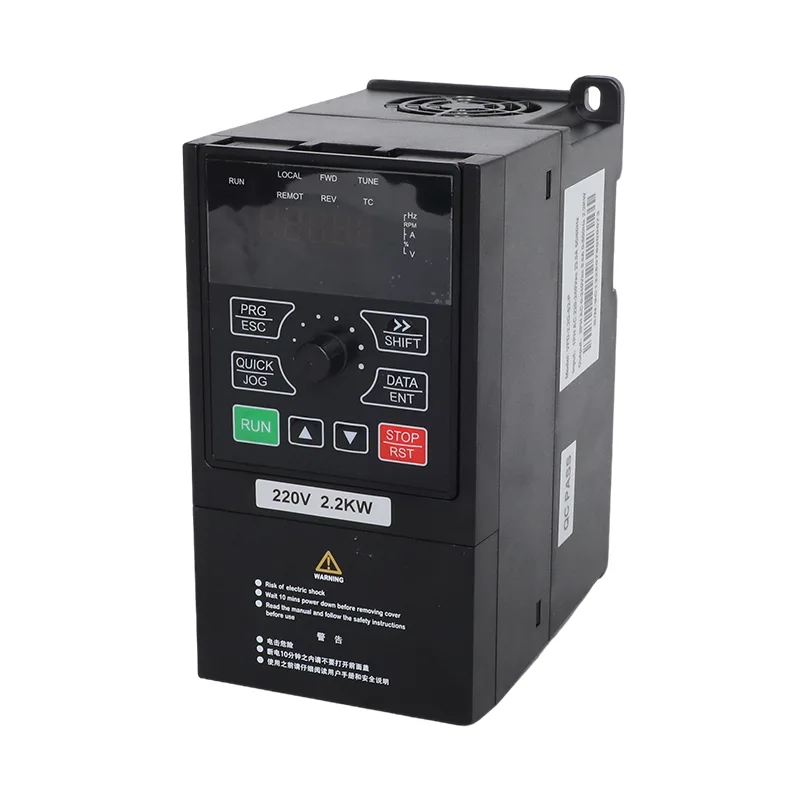

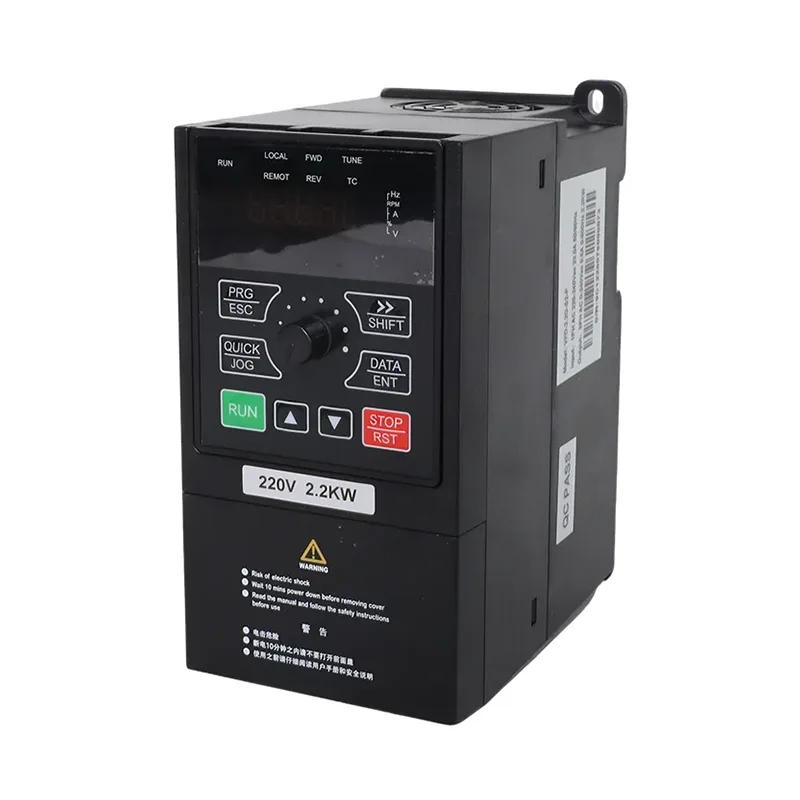

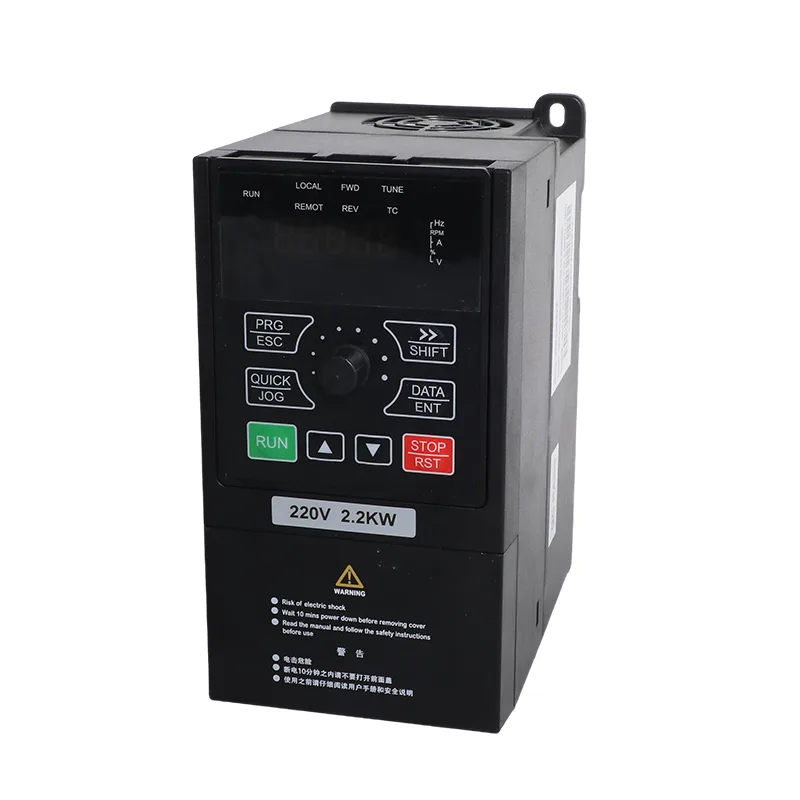

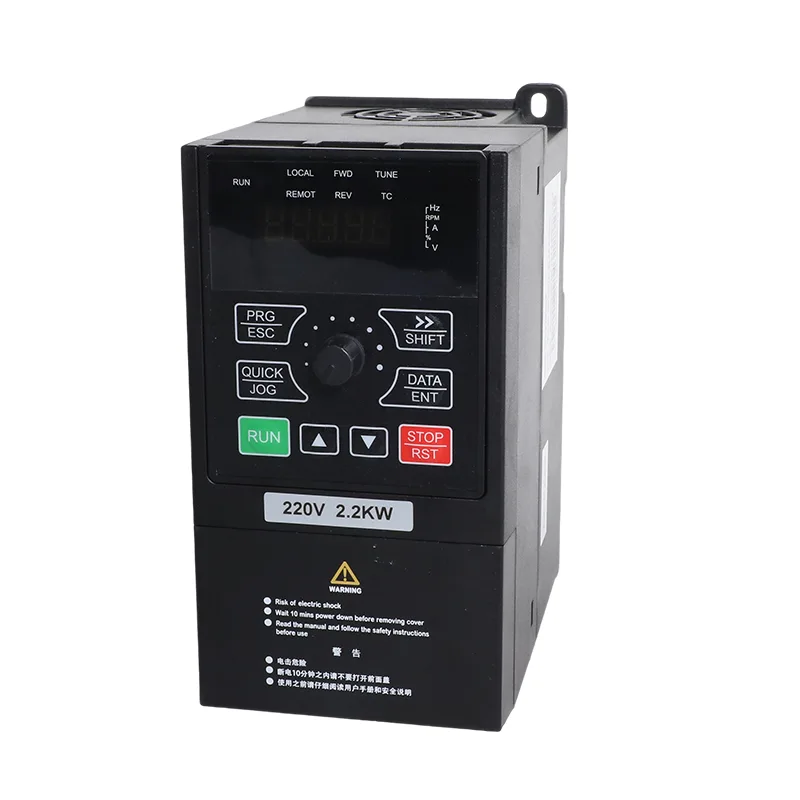

7,5 kW/11 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD

CSIVEI iMaster VFD-PC10 seeria sisaldab mudeleid VFD-PC10-7.5G-T4 ja VFD-PC10-11G-T4-MK kolmefaasiliste 380 V rakenduste jaoks. Loetletud väljundvoolud on 7,5 kW mudelil 17 A ja 11 kW mudelil 25 A. Mõlemat reitingut kasutatakse päikeseenergial töötavates pumpamissüsteemides ja ühilduvates tööstuslikes mootorites, sõltuvalt valitud ajami elektrispetsifikatsioonidest.

Päikesepumba režiimis kasutab 7,5 kW/11 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD fotogalvaanilisest massiivist saadavat alalisvoolu ja rakendab maksimaalse võimsuspunkti jälgimist (MPPT), et juhtida mootorit vastavalt olemasolevale päikeseenergia sisendile. Üldotstarbelises režiimis pakub see ühilduvate pumpade ja muude seadmete jaoks muutuva sagedusega mootori juhtimist. Töörežiim valitakse parameetri P8-00 kaudu vastavalt nõutavale rakendusele ja kaasasolevale konfiguratsioonile.

Võrreldes põhilise mootori kiiruse regulaatoriga hõlmavad loetletud PC10 funktsioonid ka veetaseme jälgimist, alakoormuse tuvastamist ja anduri veateadet. Need funktsioonid on olulised pumpamissüsteemide puhul, kus veeallikat, akumulatsioonipaaki ja pumba tööd tuleb ajami kaudu jälgida.

Mudeli spetsifikatsioonid

Valige mudel, võrreldes mootori nimivoolu muunduri väljundvooluga, selle asemel, et tugineda ainult mootori võimsusele. Enne paigaldamist kinnitage täpne mudeli järelliide, sisendpinge nõuded ja kehtivad andmesildi andmed.

Soovitatav päikeseenergia massiivi konfiguratsioon

Allolevad võrdluskonfiguratsioonid näitavad kahe draivi nimiväärtuse jaoks loetletud moodulite koguseid. Need on PV-süsteemi projekteerimise lähtepunktiks; lõplikku paigutust tuleb kontrollida valitud mooduli elektriandmete, saidi minimaalse temperatuuri ja pumpamisnõuete alusel.

Tabel C. Üldised spetsifikatsioonid (sama iMasteri tootevalikus)

Päikesepumba töö ja võrgu varundamine

PC10-seeria teave kirjeldab päikese- ja võrgutoite jaoks konfigureeritud seadmete automaatset tööjärjestust. Dokumenteeritud konfiguratsioonis valib parameeter P8-15 toiterežiimi käitumise. Kui P8-15 on seatud väärtusele 0, töötab ajam võimaluse korral päikeseenergial ja kasutab võrku vastavalt konfigureeritud nõrga valguse ja ümberlülitusloogikale.

Kaasasolevas parameetriteabes on P8-16 võrgu tööintervallina vaikimisi 60 minutiga ja P8-17 päikeseenergia töörežiimi naasmisega seotud viivitusena, vaikimisi 4 sekundit. Enne kasutuselevõttu kontrollige toetatud järjestuse ja parameetrite vaikeseadeid täpse mudeli ja püsivara versiooni juhendi järgi.

Vahelduvvoolu varuallikat kasutava süsteemi puhul peab juhtmestik ja ümberlülituskorraldus järgima kehtivat vooluringi skeemi. Kinnitage, kas on vaja väliseid lülitusseadmeid; Ärge eeldage, et inverter üksi täidab kõiki allika vahetamise funktsioone.

Veetaseme kontroll ja sondi jälgimine

Ühiste veevarustus-, niisutus- ja vesiviljelussüsteemide puhul võib pumba töö sõltuda nii veetasemest mahutis kui ka vee olemasolust allikas. Loetletud PC10 parameetrid pakuvad funktsioone, mis on seotud veetaseme tuvastamise, alakoormuse jälgimise ja anduri veadiagnostikaga.

Paagi taseme tuvastamine

Esitatud parameetriteave tuvastab P8-18 AI veetaseme tuvastamiseks, P8-19 täistaseme läve jaoks ja P8-20 une viivituse jaoks. Konfigureeritud taseme signaal ja lävi määravad, kuidas ajam reageerib jälgitavale paagi seisundile. Anduri tüüp, juhtmestik ja tegelik juhtimisjada peaksid järgima kehtivat ühendusskeemi ja parameetrite juhiseid.

Allika-vee ja alakoormuse seire

Allikavee kaitseteave kasutab alakoormuse tuvastamise taseme jaoks P8-24, tuvastamisaja jaoks P8-25 ja lähtestamiseks P8-26. Need parameetrid on asjakohased, kui mootori koormuse vähendamist kasutatakse võimaliku veepuuduse või sellega seotud pumba seisundi tuvastamiseks.

Probe-Fault Reporting

Kaasasolev allikas identifitseerib P8-22 sondi kahjustuse jälgimise lävena ja E43 vastava sondi tõrke indikaatorina. Süsteemi konfigureerimisel või tõrkeotsingul kinnitage häire määratlus ja tuvastamise tingimused vastava mudeli juhendis.

Veetaseme ja alakoormuse funktsioonid sõltuvad anduri õigest valikust, paigaldusest ja parameetrite seadistustest. Neid tuleks kasutusele võtta ja katsetada toote dokumentatsioonis täpsustatud tingimustel.

Juhtige järjepidevust ja kaugseiret

Kaasasolev PC10 seeria teave ütleb, et paneelikäske ja sidekäske saab säilitada kogu toitetsükli jooksul. Tegelikku taaskäivitamise käitumist tuleks kontrollida konfigureeritud käsuallika, taaskäivitamise parameetrite ja rakenduse ohutusnõuetega.

RS485 Modbus RTU on loetletud sideliidesena. Allikas tuvastab seireparameetri U0-49 toiterežiimi olekuna, kus 0 näitab võrgu tööd ja 1 näitab päikeseenergia tööd. Seda teavet võib kasutada ühilduv seiresüsteem pärast seda, kui on kinnitatud registri määratlus ja saadaolevad olekuväärtused kehtivas sidedokumentatsioonis.

Kaugseire on kasulik, kui ajam töötab veepaagis, niisutusjaamas või muus kohas, kus kontrollerit pidevalt ei kasutata. Kommunikatsiooni seadistust tuleks testida, et veenduda, kas kuvatav olek vastab tegelikule tööolekule.

Üldotstarbeline inverteri kasutamine

Üldotstarbelises režiimis pakub muundur ühilduvate seadmete jaoks muutuva sagedusega mootori juhtimist. Loetletud juhtimismeetodid on anduriteta vektorjuhtimine (SVC) ja V/F juhtimine, millel on lisafunktsioonid, sealhulgas sisseehitatud PID, reguleeritav kiirendus ja aeglustus, JOG-juhtimine ja Modbus RTU side.

Üldotstarbelist konfiguratsiooni võib kaaluda ühilduvate rakenduste jaoks, nagu kaevanduste veetustamine, karjääri tolmu summutamine, tööstuslikud tsirkulatsiooni- ja protsessipumbad. Mudel peab vastama mootori nimivoolule, koormuse omadustele, kiirendusnõuetele ja töökoormusele.

Parameeter P8-00 on esitatud teabes määratletud töörežiimi valiku parameetrina. Režiim tuleks konfigureerida vastavalt tegelikule rakendusele ja kaasasoleva mudeli juhistele. Kõik muudatused päikesepumba ja üldotstarbelise töö vahel peavad järgima ettenähtud parameetrite seadistamise ja kasutuselevõtu protseduuri.

Tüüpilised rakendused

1. Kogukonna ja küla veevarustus

Puurkaevu või jõevee pumpamiseks jaotusmahutisse võib ajami päikeseenergia tööd ja loetletud taseme jälgimise funktsioone pidada süsteemi konstruktsiooni osaks. Enne ajami valimist tuleb määratleda mootori nimiväärtus, pumpamiskõrgus, vajalik veekogus ja paagi taseme juhtseade.

2. Niisutusühistud ja ühised pumbajaamad

Ühised niisutussüsteemid võivad kasutada keskpumpa mitme põllu või niisutustsooni varustamiseks. Valik peaks kajastama vajalikku vooluhulka, dünaamilist kogukõrgust, igapäevast töögraafikut ja päikese- või võrguenergia kättesaadavust.

3. Kala- ja krevetifarmid

Vesiviljelusalade veevahetus- ja tsirkulatsioonipumbad võivad kasutada muutuva sagedusega juhtimist, kui mootor ja pumba paigutus on ühilduvad. Arvesse tuleks võtta nõutavat pumpamise ajakava ja veemajanduse juhtelemente koos saidi toiteallikaga.

4. Kaevanduste ja karjääride veemajandus

Üldotstarbelises režiimis saab ajamit hinnata ühilduvate kaevanduste veetustamise, kaevuvee juhtimise ja tolmu summutamise pumpamisseadmete osas. Kontrollige konkreetse paigalduse mootori nimiväärtust, koormustingimusi, keskkonnanõudeid ja nõutavat juhtimismeetodit.

5. Tööstuslik ringlus ja jahutus

Üldotstarbelist konfiguratsiooni võib kaaluda ühilduva protsessi-vee tsirkulatsiooni, jahutustorni koostamise ja muude tööstuslike pumpamisülesannete jaoks. Nõutavat voolu, töörõhku ja mootori omadusi tuleks hinnata süsteemi projekteerimisel.

Tehnilised andmed

Korpuse kaitseklass on IP20 ja see ei paku kaitset vee sissepääsu eest. Ajam tuleb paigaldada sobivasse sise- või kaitseümbrisesse keskkonda, kus on piisav ventilatsioon ning mis on kooskõlas selle temperatuuri, niiskuse ja paigaldusnõuetega.

Korduma kippuvad küsimused

1. Kui palju PV massiivi on 11 kW mudeli jaoks loetletud?

Kaasasolevad võrdluskonfiguratsioonid määravad kolm 18 moodulist koosnevat stringi võimsusega 250 Wp või kolm 15 moodulist koosnevat stringi võimsusega 300 Wp. Need paigutused vastavad vastavalt 54 moodulile või 45 moodulile ja arvutatud nimivõimsusele 13,5 kWp mõlemal juhul. Stringi lõplikku kujundust tuleb kontrollida mooduli andmelehe, saidi minimaalse temperatuuri ja inverteri alalispinge piiride alusel.

2. Kas 65 dBA reiting tähendab, et akustiline korpus on vajalik?

Kaasasolevas spetsifikatsioonis on maksimaalne müratase 65 dBA. Täiendava akustilise töötlemise vajalikkus oleneb paigalduskohast, ruumiakustikast, tööseadmetest ja kehtivatest müranõuetest. Ajami paigutamisel hõivatud hoonesse või kinnisesse seadmeruumi arvestage paigalduskeskkonda.

3. Kas üks ajam võib töötada mitu pumpa?

Üldotstarbeline konfiguratsioon peaks vastama kogukoormusele ja toetatud juhtimismeetodile. Vektorjuhtimise rakenduste puhul kinnitage juhendis sobiv mootori paigutus. Mitme mootori käivitamine ühest ajamist nõuab, et kombineeritud vool jääks ajami nimiväärtuse piiridesse ja igal mootoril oleks asjakohane ülekoormuskaitse. Järgige valitud juhtimisrežiimi puhul tootja juhiseid.

4. Kuidas saab jälgida praegust toiteallikat?

Esitatud teave identifitseerib seireparameetri U0-49 toiterežiimi indikaatorina, kus 0 tähistab võrgu tööd ja 1 päikeseenergia tööd. Parameetrit saab lugeda Modbus RTU kaudu, kui seda toetatakse. Enne kaugseiresüsteemi integreerimist kinnitage registri määratlus ja sideseaded kehtiva juhendi järgi.

5. Millist regulaarset hooldust on vaja?

Hoidke jahutusradiaator ja jahutusventilaator tolmust puhtad, kontrollige klemmid ja juhtmeühendused vastavalt hooldusgraafikule ning jälgige ümbritseva õhu temperatuuri ja ventilatsiooni. Loetletud töötemperatuuri vahemik on -10°C kuni 50°C, alanemisega üle 40°C. Kaasasolev kõrgusjuhis määrab ka alandamise üle 1000 m. Järgige täpseid mudeli juhiseid kontrollide intervallide ja hooldusprotseduuride osas.

6. Kas see inverter on piiratud päikeseenergia pumpamisega?

Ei. Kaasasolev PC10 seeria teave loetleb päikesepumba režiimi ja üldotstarbelise inverteri režiimi. Päikesepumba töö hõlmab MPPT-d ja dokumenteeritud pumpamisega seotud kaitsefunktsioone, samas kui üldotstarbeline töö toetab SVC- või V/F-mootori juhtimist, PID-d ja Modbus RTU-d. Parameeter P8-00 on määratletud režiimi valiku parameetrina. Kinnitage lubatud seadistus ja režiimi muutmise protseduur mudelipõhises juhendis.
