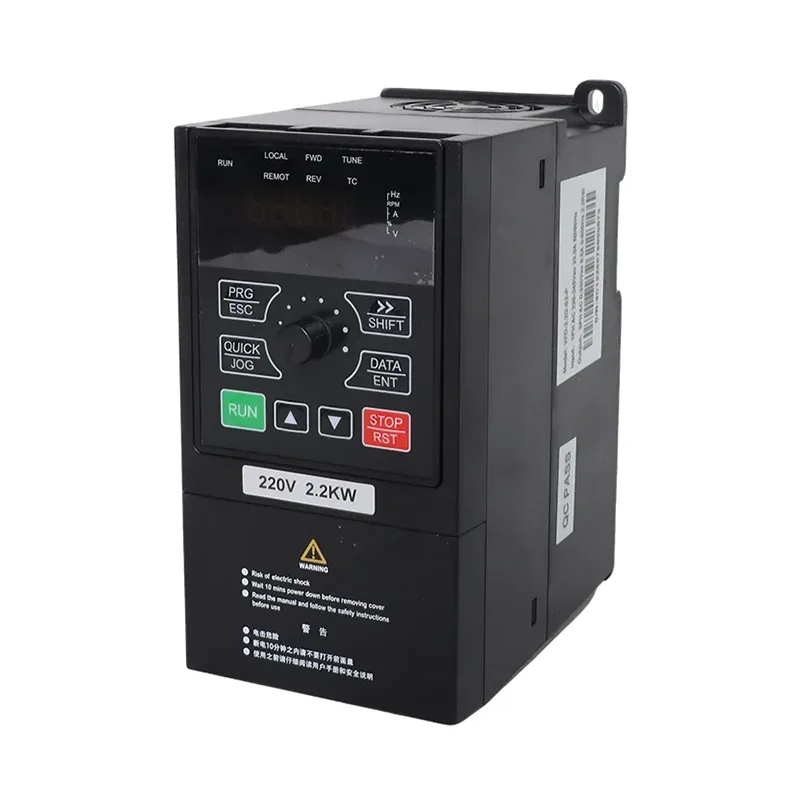

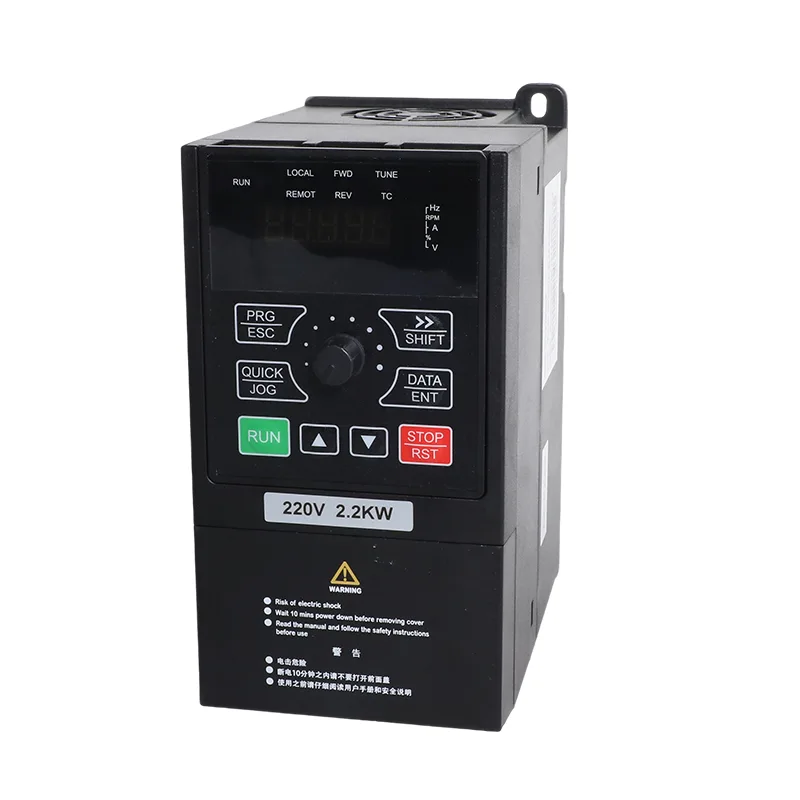

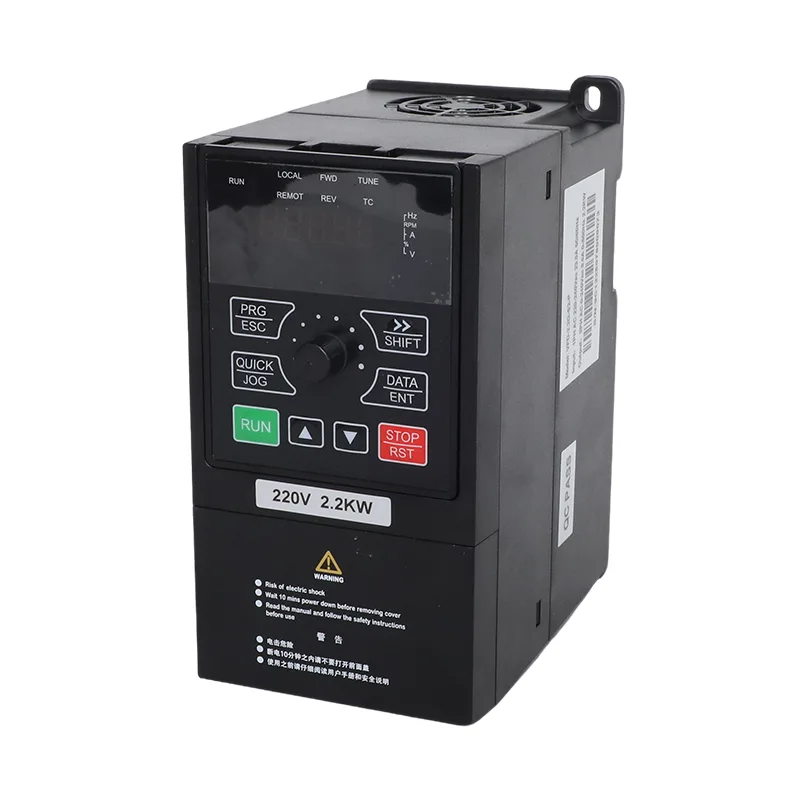

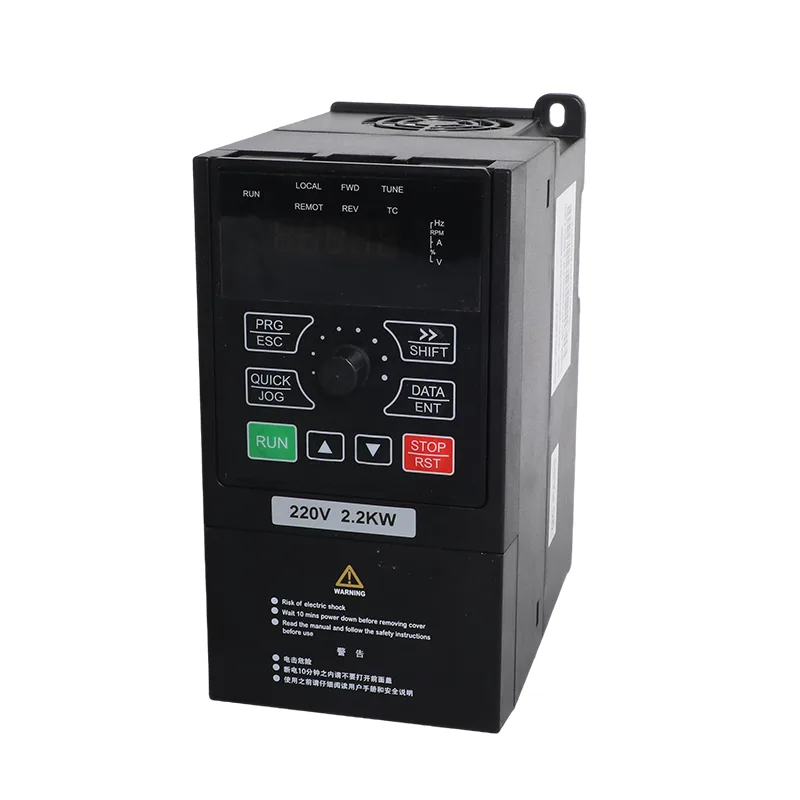

4,0 kW/5,5 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD

CSIVEI toodab 4,0 kW/5,5 kW 3-faasilist 380 V päikesepumpa ja üldotstarbelist inverteri VFD kolmefaasiliste mootorisüsteemide jaoks, mis nõuavad fotogalvaanilise pumba juhtimist või tavapärast muutuva sagedusega tööd. Mudelid VFD-PC10-4.0G-T4 ja VFD-PC10-5.5G-T4 hõlmavad mootori nimivõimsust 4,0 kW ja 5,5 kW ning nimiväljundvoolud on vastavalt 9 A ja 13 A. Mõlemad mudelid aktsepteerivad kolmefaasilist vahelduvvoolu sisendit 380 V (-15%) kuni 440 V (+10%).

Seeria ühendab päikesepumba juhtimise ja üldotstarbelise mootori juhtimise ühel inverterplatvormil. Valitud töörežiim määrab, kuidas ajam haldab oma toiteallikat ja mootori tööd, samas kui sisseehitatud juhtimis- ja kaitsefunktsioonid toetavad pumpade paigaldamist, samuti ühilduvaid ventilaatoreid, puhureid ja protsessiseadmeid. Hinnapakkumist taotledes esitage mootori andmesildi nimiväärtused ja kavandatud rakendus, mis aitab luua sobivat mudelit ja konfiguratsiooni.

Kaks töörežiimi

4,0 kW/5,5 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD toetab kahte parameetriga P8-00 valitud töörežiimi.

Päikesepumba režiim — P8-00 = 1

Selles režiimis kasutab ajam ühilduva pumba käitamiseks fotogalvaanilist voolu koos MPPT-juhtimise ja automaatsete võrguvahetusfunktsioonidega. Kui päikeseenergiast ei piisa, võimaldab konfigureeritud ümberlülitusjärjestus süsteemil kasutada võrguenergiat. See paigutus sobib põllumajanduslikuks niisutamiseks, puurkaevu veevarustuseks ja muudeks pumpamisrakendusteks, kus päikeseenergia on saadaval osa tööpäevast.

Üldotstarbeline režiim — P8-00 = 0

Selles režiimis töötab ajam tavapärase muutuva sagedusega muundurina ühilduvate mootorite, sealhulgas pumpade, ventilaatorite, puhurite ja protsessiseadmete jaoks. Andurita vektorjuhtimine (SVC) ja V/F-juhtimine toetavad erinevaid mootori juhtimise nõudeid ilma fotogalvaanilist pumpamise funktsiooni kasutamata.

CSIVEI saab enne tarnimist töörežiimi konfigureerida. Režiimi saab muuta ka P8-00 reguleerimisega, mis võimaldab installimisnõuete muutumisel draivi teisele rakendusele ümber määrata. Vastavad parameetrid ja juhtmestik peavad vastama valitud töörežiimile.

Päikeseenergia massiivi ja alalisvoolu pinge nõuded

Soovitatav fotogalvaaniline massiiv sõltub inverteri nimiväärtusest ja moodulite elektrilistest omadustest. Tabelis B on toodud moodulite ja stringide konfiguratsioonid kahe moodulivaliku jaoks: 37±1 V moodulid, mille nimivõimsus on 250 W±5 Wp, ja 45±1 V moodulid, mille nimivõimsus on 300 W±5 Wp.

Peamised alalisvoolupoolsed piirangud on:

Jada pinget tuleb hinnata mooduli tegeliku avatud vooluahela pinge ja eeldatavate töötemperatuuride suhtes. Paralleelsete stringide paigutus peaks järgima soovitatud konfiguratsiooni ja kohaldatavaid alalisvoolukaitse nõudeid. Massiivi hoidmine määratud pingepiirides on muunduri õigeks tööks hädavajalik.

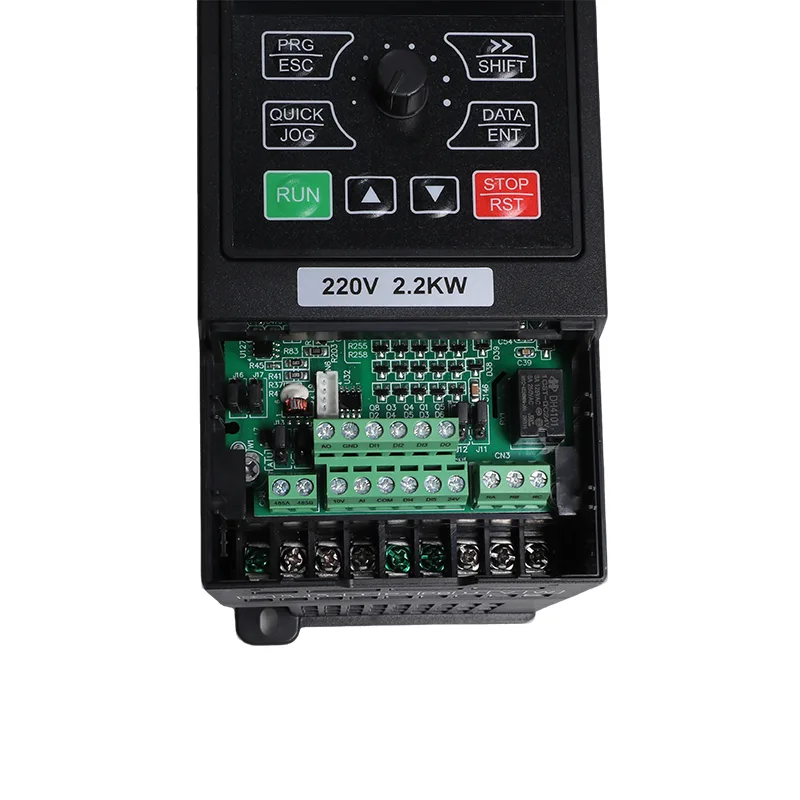

Raam ja paigaldus

Mõlemal mudelil on sama korpuse mõõtmed 245 × 142 × 181,3 mm ja kinnitusmuster 107 × 235 mm. Kompaktne seina- või korpusekinnitus võimaldab ajami ühendada pumba juhtseadmega, muutmata mootori nimiväärtust või rakendust ainult inverteri jaoks.

Ajamil on IP20 kaitseümbris ja see on ette nähtud vertikaalseks paigaldamiseks sobivasse kaitstud kohta. Paigaldamise planeerimisel tuleks arvesse võtta töökeskkonda, elektrikaitset, kaablite marsruuti ning juurdepääsu kasutuselevõtuks ja hoolduseks. Üldine töötemperatuuri vahemik on -10 °C kuni 50 °C, vähendamine on vajalik üle 40 °C.

Tehnilised andmed

Tabel A. Mudeli hinnangud

Tabel B. Soovitatav päikesepatarei

Tabel C. Üldised spetsifikatsioonid (sama iMasteri tootevalikus)

Tüüpilised rakendused

iMaster VFD-PC10 seeria ühendab päikesepumba juhtimise muutuva sagedusega mootori juhtimisega, muutes 4,0 kW ja 5,5 kW mudelid sobivaks mitmesuguste veekäitluse ja tööstuslike rakenduste jaoks.

Paigalduste jaoks, mis vajavad nii fotogalvaanilist pumpamist kui ka tavapärast mootori juhtimist, saab 4,0 kW/5,5 kW 3-faasilise 380 V päikesepumba ja üldotstarbelise inverteri VFD määrata ettenähtud tööks ja vastavalt konfigureerida.

Rõhu reguleerimist vajavate veesüsteemide puhul saab sisseehitatud PID-funktsioon kasutada sobivat tagasisidesignaali, et reguleerida mootori tööd konfigureeritud seadeväärtuse ümber. Õigesti valitud rõhuanduriga ja õigesti konfigureeritud juhtimisparameetritega saab ajam reguleerida süsteemi rõhku vastavalt nõudlusele. Lõplikud seadistused sõltuvad pumbast, mootorist ja rakendusest.

Tehnilised esiletõstmised

1. Päikeseenergia automaatne üleminek võrgule

2. Sisseehitatud PID-juhtimine

Sisseehitatud PID toetab suletud ahela rõhu, voolu või temperatuuri reguleerimist. Seadeväärtuse ja tagasiside allikad valitakse saadaolevate FC-rühma parameetrite kaudu.

3. Võti PV ja mootoripoolne kaitse

4. Mootori juhtimine ja side

Üldotstarbeline režiim toetab SVC ja V/F juhtimist, 150% ülekoormusvõimet 60 sekundi jooksul ja RS485 sidet Modbus RTU-ga.

5. Kaks konfigureeritavat töörežiimi

P8-00 = 1: päikesepumba režiim. P8-00 = 0: üldotstarbeline inverteri režiim. CSIVEI saab enne saatmist määrata töörežiimi ja nõutavad parameetrid.

KKK

Miks vajab 4 kW võimsusega mudel 20 moodulit, 5,5 kW aga 18 x 2?

4 kW võimsusega seade töötab ühest nöörist, nii et nöör ehitatakse pikemaks, et jõuda 550–750 V alalisvoolu aknani. 5,5 kW võimsusega seade vajab ligikaudu kahekordset massiivi võimsust, mida on lihtsam saavutada kahe paralleelse 18 stringiga. Mõlemad jäävad alla 900 V alalisvoolu maksimumi.

Kas ma saan selle paigaldada olemasolevale võrku ühendatud pumbale?

Jah, ja see on kõige tavalisem paigaldus. Jätke pump ja kaabeldus rahule, lisage massiiv ja alalisvoolu kaitselüliti ning ühendage olemasolev toiteallikas R, S ja T. Seadke P8-15 väärtusele 0 automaatseks ümberlülitamiseks. Päikeseenergia kannab päevase koormuse ja võrk võtab võimust, kui päikest pole piisavalt.

Kuidas peatada pump, kui paak on täis?

Paigaldage ujuk- või tasemelüliti DI2 või DI3 külge. Klemmide polaarsus on seatud F6-10, nii et kumbki kontakti paigutus töötab. Samuti saate kasutada tehisintellekti veetaseme tuvastamist, määrates P8-18 väärtusele 1 ja reguleerides P8-19 täielikku läve ja unerežiimi viivitust väärtuses P8-20.

Milliseid vigu ma põllul tegelikult näen?

Levinud on A01 nõrk päikeseenergia, A02 paak täis, A03 veepuudus ja A04 mootori alakoormus. Riistvararikked E01 kuni E30 hõlmavad liigvoolu, ülepinget, alapinget, faasikadu ja ületemperatuuri, kusjuures E43 rikkis tasemeanduri ja E44 alakoormusseisundi puhul, mis ei kao.

Kas ajam on kaitstud, kui pumba kaabel on kahjustatud?

Jah. Väljundfaasi kadumise kaitse ja mootori lühise tuvastamine sisselülitamisel on standardvarustuses koos ülevoolu, ülepinge, alapinge, ületemperatuuri ja ülekoormusega.

Kas ma saan seda kasutada masinas, millel pole veega mingit pistmist?

Jah. Üldotstarbelises režiimis on see standardne kolmefaasiline inverter ventilaatorite, puhurite, kompressorite ja protsessipumpade jaoks, millel on SVC või V/F juhtimine, PID ja Modbus. Tellige see selles režiimis ja see saabub töö jaoks konfigureeritult. Ja päikesepumba režiimis ostetud seadet saab pärast P8-00 abil üle tõsta.

Kas saame enne saatmist määrata oma vaikeparameetrid?

Jah. Öelge meile mootori nimiväärtused, paneeli konfiguratsioon ja kõik soovitud kohaspetsiifilised sätted ning me laadime need enne seadme lahkumist. See säästab kohapeal kasutuselevõtu aega ja see on põhjus, miks paljud turustajad ostavad konfigureeritud, mitte vaikimisi.
