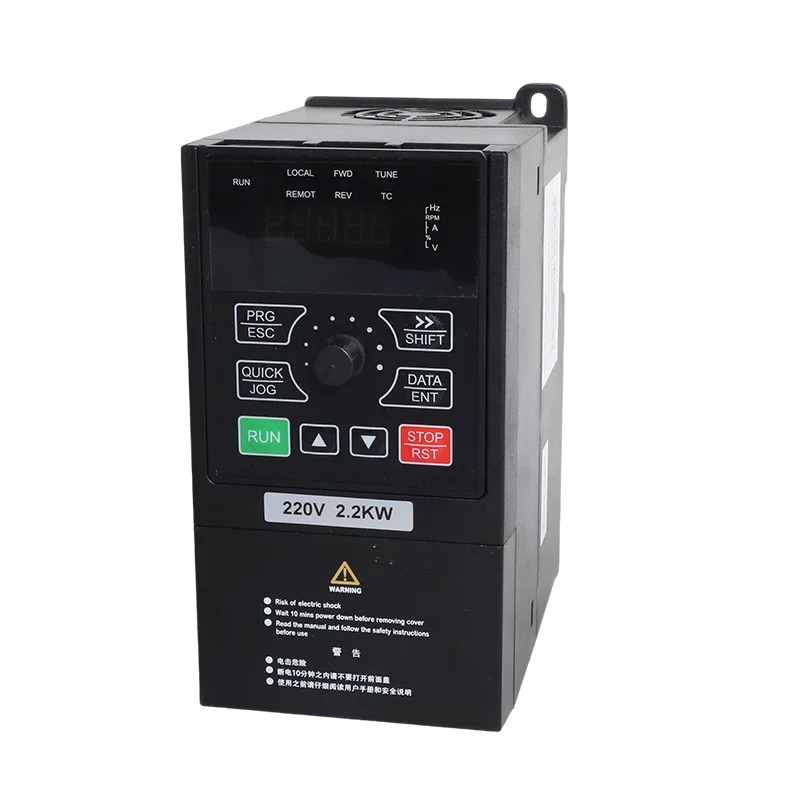

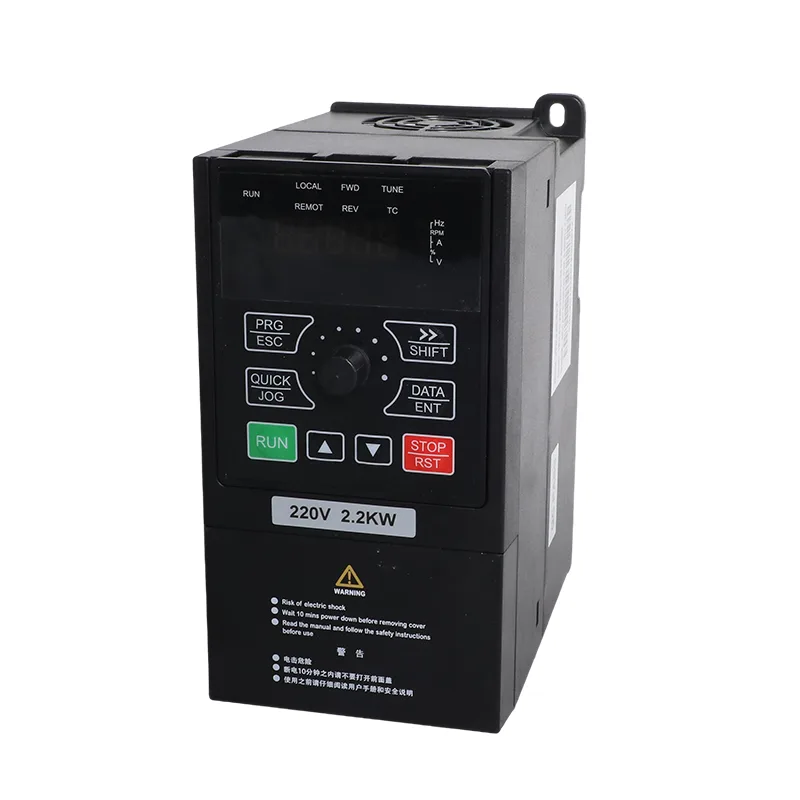

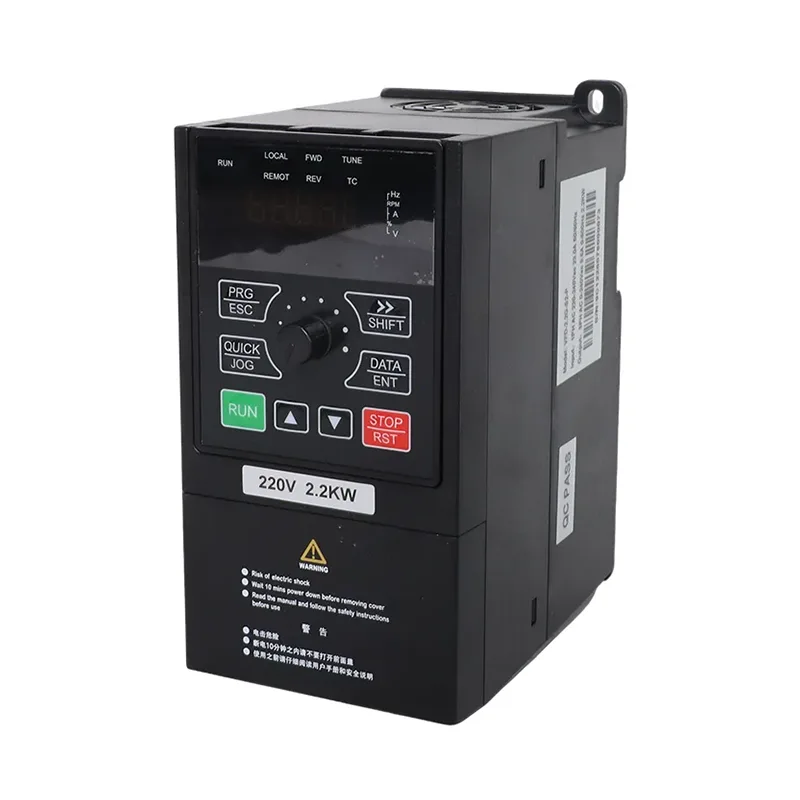

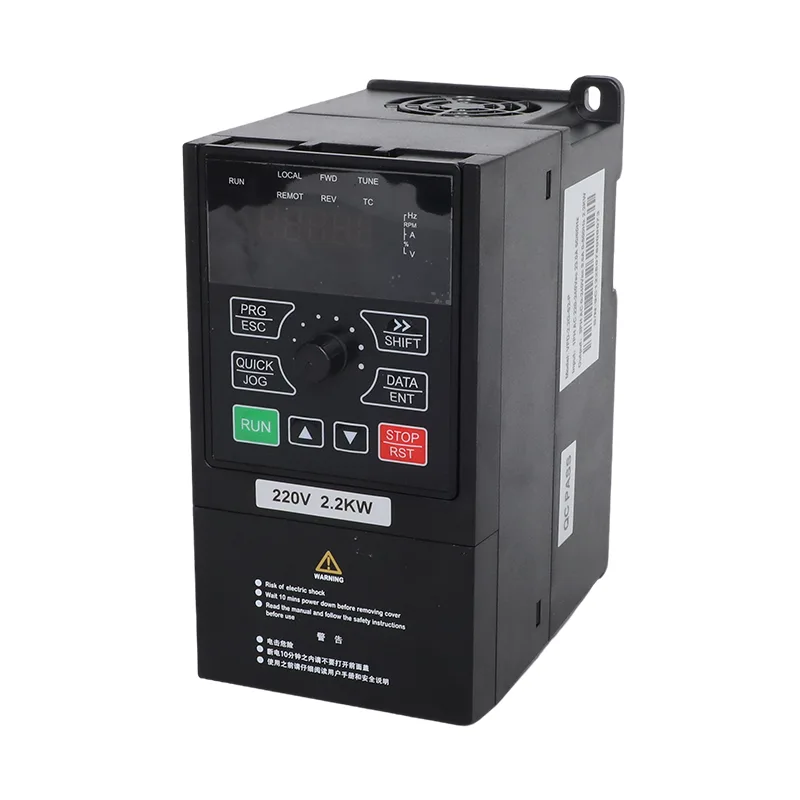

CSIVEI 4,0 kW/5,5 kW ühefaasiline 230 V päikesepump ja üldotstarbeline inverter VFD on mõeldud kohtadele, kus on vaja kasutada 4,0 kW või 5,5 kW mootoreid, kuid millel on kolmefaasilise elektriühenduse asemel ühefaasiline vahelduvvoolutoide. VFD-PC10-4.0G-S2-MK annab 17 A väljundvoolu, VFD-PC10-5.5G-S2-MK aga 25 A. Nende loetletud vahelduvvoolu sisendvoolud on vastavalt 32 A ja 45 A, seega tuleb toiteahel, kaitselüliti ja kaabel valida tegeliku sisendvoolu jaoks.
Alalisvoolu poolel aktsepteerib draiv fotogalvaanilist massiivi, mis on konfigureeritud vastavalt oma pingepiirangutele. Soovitatav MPPT vahemik on 250–350 VDC, soovitatav massiivi avatud ahela pinge vahemik on 360–430 VDC ja maksimaalne alalisvoolu sisendpinge on 450 VDC. Need piirid on eriti olulised, kui stringid on ühendatud paralleelselt või kui massiiv töötab külmades tingimustes, kus mooduli avatud vooluahela pinge võib tõusta.
Päikesepumba režiim (P8-00 = 1): ajam kasutab fotogalvaaniliseks pumpamiseks MPPT-d ja pakub pumbaga seotud funktsioone, sealhulgas nõrga valguse käsitsemist, alakoormuskaitset ja veetaseme reguleerimise valikuid. Kui võrgu varundamine on osa paigaldusest, tuleb ümberlülitusparameetrid ja väline lülituskorraldus konfigureerida vastavalt juhendile.
Üldotstarbeline režiim (P8-00 = 0): ajam töötab tavapärase muundurina, millel on SVC või V/F juhtimine, sisseehitatud PID ja RS485 Modbus RTU side. Seda režiimi saab kasutada ühilduvate pumpade, ventilaatorite, puhurite ja muude mootoriga käitatavate seadmete jaoks ilma päikesepumba juhtimisfunktsiooni kasutamata.
Töörežiimi saab seadistada enne tarnimist ja muuta P8-00 kaudu, kui rakenduse nõuded muutuvad. See annab edasimüüjatele ja paigaldajatele võimaluse määrata kasutusotstarve, säilitades samas võimaluse ajam hiljem ümber konfigureerida, sõltuvalt sobivatest mootori nimiväärtustest, juhtmestikust ja parameetrite seadistustest.
Päikeseenergia pumpamiseks kasutab 4,0 kW/5,5 kW 1-faasiline 230 V päikesepump ja üldotstarbeline inverter VFD mudelispetsiifilist stringide paigutust: 4,0 kW versioon kasutab kahte paralleelset stringi, 5,5 kW versioon aga kolme. 37±1 V, 250 W±5 Wp moodulite puhul on tabelis määratud 11 moodulit stringi kohta; 45±1 V, 300 W±5 Wp moodulitega määrab 9 moodulit stringi kohta. Enne massiivi ühendamist arvutage valitud mooduli andmete ja kohalike temperatuuritingimuste põhjal stringi avatud vooluahela pinge ning hoidke seda draivi määratud piirides.
Paigalduste puhul, mis kasutavad akumulatsioonipaaki või sõltuvad puurkaevu vee olemasolust, toetab ajam veetaseme sisendvalikuid ja alakoormuskaitset. Tehisintellekti veetaseme tuvastamist saab konfigureerida kasutades P8-18, lävi ja une viivitust saab seadistada P8-19 ja P8-20 kaudu. Alakoormuse lähtestamise käitumine on konfigureeritud P8-26 kaudu. Need funktsioonid aitavad kooskõlastada pumba tööd paagi taseme ja vee kättesaadavusega, kui on paigaldatud õiged andurid ja parameetrid.
| Üksus | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Kohaldatav mootor | 4,0 kW / 5 hj | 5,5 kW / 7,5 hj |
| Nimivõimsus | 5,9 kVA | 11 kVA |
| Sisendvool | 32 A | 45 A |
| Väljundvool | 17 A | 25 A |
| Vahelduvvoolu sisendpinge | AC 1 PH 220 V (-15%) kuni 240 V (+10%) | |
| Max DC sisendpinge | 450 VDC | |
| Soovitatav Voc vahemik | 360 kuni 430 VDC | |
| Soovitatav MPPT vahemik | 250 kuni 350 VDC | |
| Käivituspinge vahemik | 160 kuni 450 VDC, parameetrid reguleeritavad | |
| Nimiväljundpinge | 3 PH või 1 PH 220 V AC | |
| Müra tase | 50 dBA max. |
| Mudel | 37±1 V moodulid, 250 W±5 Wp | 45±1 V moodulid, 300 W±5 Wp | ||
| Moodulid stringi kohta | Stringid | Moodulid stringi kohta | Stringid | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Üksus | Spetsifikatsioon |
| Nimisagedus | 50/60 Hz |
| Sisendsagedusvahemik | ±5% (47,5 kuni 63 Hz) |
| Väljundpinge | 0 sisendpingele |
| Väljundsagedus | 0,1 kuni 500 Hz |
| Maksimaalne sagedus | 0 kuni 500 Hz (SVC ja V/F juhtimine) |
| Kandja sagedus | 0,8 kHz kuni 8 kHz, reguleeritakse automaatselt laadimiseks (toetatud kuni 16 kHz) |
| Sageduslahutusvõime | Digitaalne seadistus 0,01 Hz; analoogseadistus 0,025% maksimaalsest sagedusest |
| Juhtimisrežiim | Sensorita vektorjuhtimine (SVC); V/F juhtimine |
| Käivitusmoment | 0,5 Hz / 150% (SVC) |
| Kiirusvahemik | 1:100 (SVC) |
| Kiiruse stabiilsuse täpsus | ±0,5% (SVC) |
| Ülekoormusvõime | 150% nimivool 60 s; 170% 12 sekundiks; 190% 1,5 s |
| Pöördemomendi suurendamine | automaatne pöördemomendi suurendamine; käsitsi suurendamine 0,1% kuni 30,0% |
| V/F kõver | Lineaarne, mitmepunktiline ja ruutkõver (võimsus 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F eraldamine | Täielik eraldamine, pooleraldus |
| Kiirendus / aeglustus | Lineaarne või S-kõver, 0,0 kuni 6500,0 s |
| DC pidurdamine | Käivitussagedus 0,00 Hz kuni maksimumsageduseni; aeg 0,0 kuni 36,0 s; praegune 0,0% kuni 100,0% |
| JOG juhtimine | JOG-sagedus 0,00 Hz kuni maksimaalse sageduseni (vaikimisi 5 Hz); kiirendus/aeglustus 0,0 kuni 6500,0 s |
| Sisseehitatud PID | Jah, rõhu, voolu või temperatuuri suletud ahela jaoks ilma välise kontrollerita |
| AVR | Väljundpinge püsib stabiilne, kui võrgu pinge kõigub |

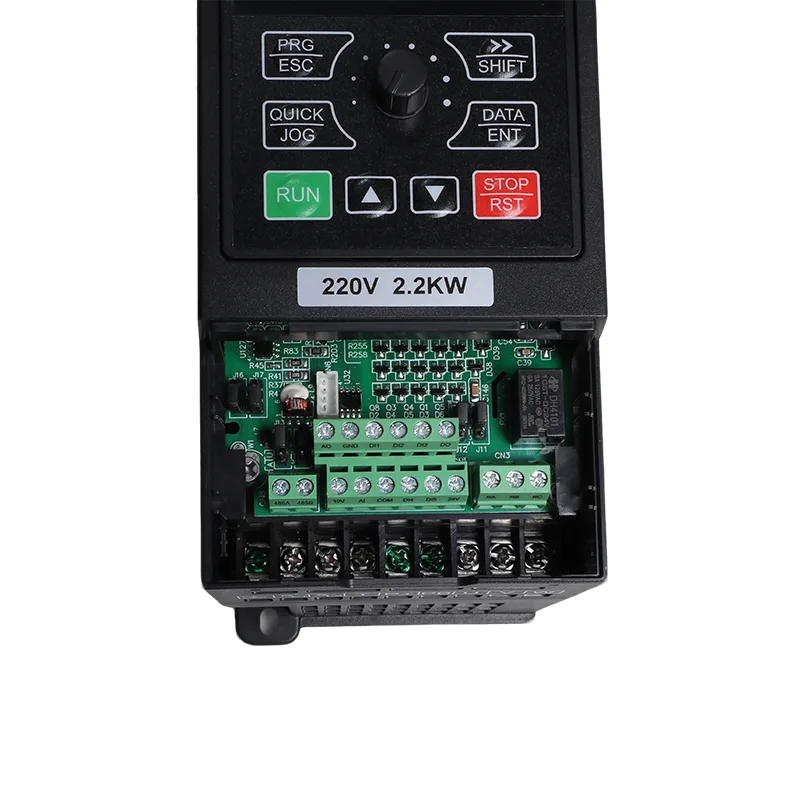

| Sisendklemmid | 5 digitaalset sisendit, DI5 toetab kiiret impulssi kuni 50 kHz; 1 analoogsisend 0-10 V või 0-20 mA; 1 klahvistiku potentsiomeetri sisend |
| Väljundklemmid | 1 kiire impulsi väljund kuni 50 kHz; 1 relee väljund; 1 analoogväljund 0-20 mA või 0-10 V |
| Suhtlemine | RS485, Modbus RTU |
| Kaitse | Mootori lühise tuvastamine sisselülitamisel, väljundfaasi kadu, ülevool, ülepinge, alapinge, ületemperatuur, ülekoormus, alakoormus, nõrk valgus |
| Töötemperatuur | -10 °C kuni 50 °C; väheneb 1% 1 °C kohta üle 40 °C |
| Säilitustemperatuur | -20°C kuni 60°C |
| Niiskus | RH alla 95%, kondenseerumine puudub |
| Kõrgus merepinnast | Alla 1000 m; vähendage 1% 100 m kohta 1000 kuni 3000 m |
| Vibratsioon | Alla 5,9 m/s² (0,6 g) |
| Korpus | IP20, seinakinnitus või kapp, vertikaalne paigaldus |
| Jaotussüsteem | TN, TT |
| EMC / ohutus | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW ja 5,5 kW mudelid annavad väljundvoolu 17 A ja 25 A. SVC käivitusmoment on määratud 150% sagedusel 0,5 Hz, ülekoormusvõimega 150% nimivool 60 sekundiks. Nende 32 A ja 45 A sisendvoolu nimiväärtused muudavad õige toite, kaitselüliti ja kaabli valiku oluliseks.
4,0 kW mudelil on kaks ja 5,5 kW mudelil kolm. Hoidke massiiv soovitatavas 360–430 V alalisvoolu avatud vooluahela vahemikus ja maksimaalses 450 V alalisvoolus; paralleelsete stringide jaoks kasutage PV kaitselülitit ja kombineerimiskarpi.
Alakoormuse kaitse ja konfigureeritav veetaseme tuvastamine toetavad pumba väljalülitamist ja taaskäivitamise loogikat, kui sobivad sisendid ja parameetrid on seadistatud.
P8-00 valib päikesepumba režiimi või üldotstarbelise režiimi. Viimane toetab SVC/V/F juhtimist, sisseehitatud PID-d ja RS485 Modbus RTU-d.
Kasutage II tüüpi liigpingekaitseseadet, kui massiiv on draivist kaugemal kui 10 m. Kasutusjuhend soovitab kasutada väljundreaktorit, kui pumba kaabel on üle 50 m.
4,0 kW/5,5 kW 1-faasiline 230 V päikesepump ja üldotstarbeline inverter VFD on mõeldud paigaldistele, mis vajavad 4,0 kW või 5,5 kW mootori võimsust, kuid ei saa kasutada kolmefaasilist elektritoidet. Selle päikesepumba konfiguratsioon sobib veerakendustega, samas kui üldotstarbeline režiim laiendab selle kasutamist ühilduvatele mootoriga seadmetele.
5,5 kW mudelil on loetletud sisendvool 45 A. Toiteallikas, kaitselüliti ja kaabel peavad vastama paigaldusvoolule ja kehtivatele elektrinõuetele. Päikeseenergia kasutamine võib vähendada võrgust võetava energia hulka, kui päikeseenergia on saadaval, kuid tegelik võrgukasutus sõltub massiivist, pumba koormusest ja töötingimustest.
Soovitatav massiivi konfiguratsioon tagab suurema fotogalvaanilise võimsuse kõrgema võimsusega 5,5 kW mudeli jaoks. Tabelis B on loetletud kolm paralleelset stringi 5,5 kW versiooni ja kaks 4,0 kW versiooni jaoks. Kinnitage massiivi koguvõimsus, avatud vooluahela pinge ja vool vastavalt mooduli ja inverteri spetsifikatsioonidele.
PV ja võrguühendused, lülitusseadmed ja parameetrite seadistused peavad järgima valitud töörežiimi iMasteri juhendit. Ärge sulgege päikese- ja võrgulüliteid samaaegselt, välja arvatud juhul, kui määratud vooluahel ja kaitsekorraldus seda selgesõnaliselt lubab. Kasutuselevõtu ja ümberlülitusseaded, sealhulgas P8-15, tuleb rakendada vastavalt tootja juhtmestikule.
Kaabli suurus vastavalt voolutugevusele, kaabli pikkusele, paigaldustingimustele ja kehtivatele elektrinõuetele. Kasutage välistingimustes kasutatavaks fotogalvaaniliseks teenuseks sobivat kaablit. Paigaldusjuhendis on PV sisendil alalisvoolu kaitselüliti ja stringide paralleelse ühendamise korral fotogalvaaniline kombineerimiskarp.
Alakoormuse kaitse on ette nähtud selliste tingimuste tuvastamiseks nagu veekoormuse kadu. Kaasasolevas parameetriteabes on loetletud 25% tuvastamistase, 60-sekundiline kinnitusaeg ja 120-sekundiline lähtestamise viivitus. Kui tasemeandurit kasutatakse ja see ebaõnnestub, saab draiv teatada E43. Kontrollige konfigureeritud lävesid ja viivitusi tegeliku pumba ja paigalduse suhtes.
Jah. P8-00 valib päikesepumba režiimi või üldotstarbelise režiimi. Üldotstarbeline režiim toetab SVC või V/F juhtimist, sisseehitatud PID-d ja Modbus RTU-d. CSIVEI saab soovitud režiimi seadistada enne tarnimist ja töörežiimi saab hiljem parameetrite seadistuste kaudu muuta, kui rakendus ja juhtmestik sobivad.
Päringu esitamisel saab arutada OEM-i kaubamärgi ja tarneeelse parameetri konfiguratsiooni. Esitage vajalik kogus ja sildikujundus, et CSIVEI saaks kinnitada saadaoleva korralduse, hinna ja ajakava.
