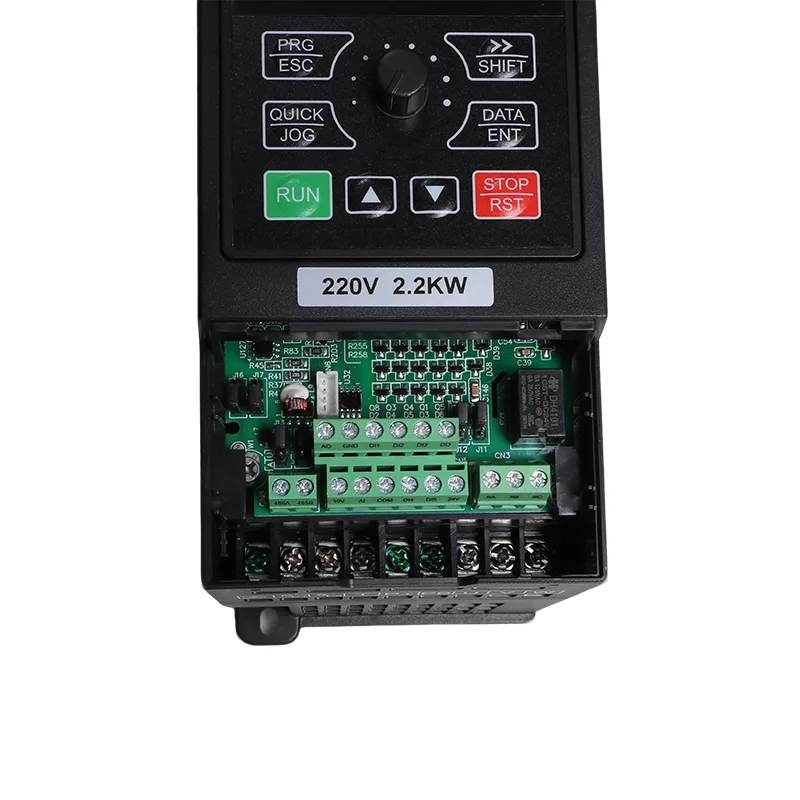

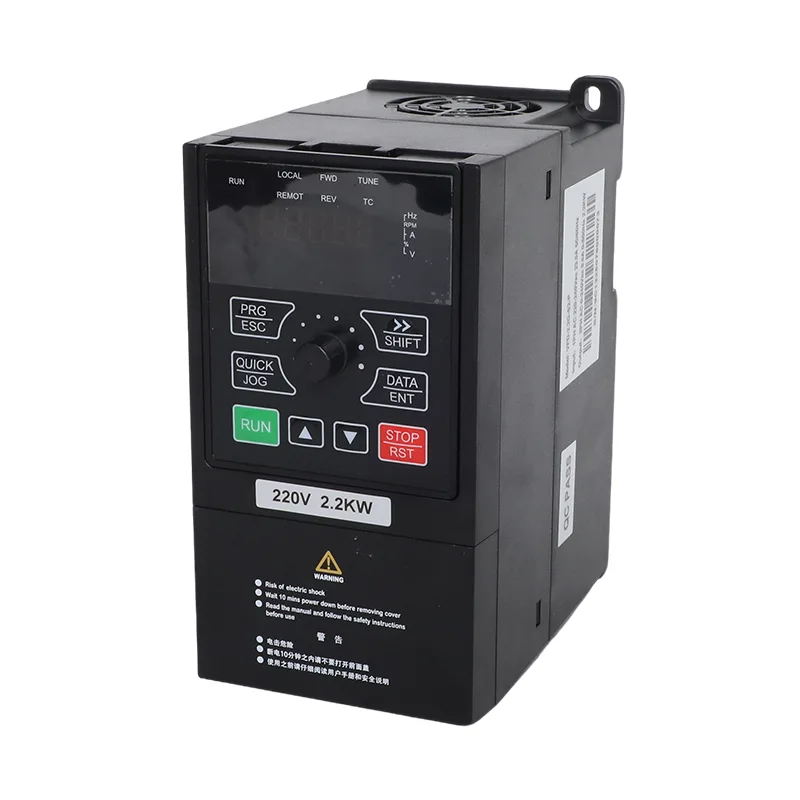

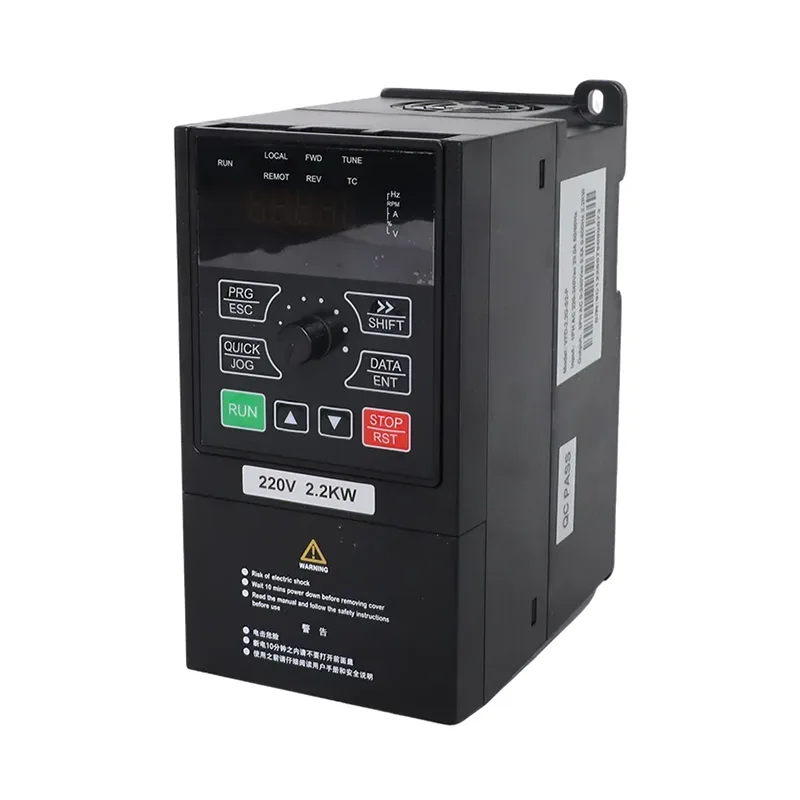

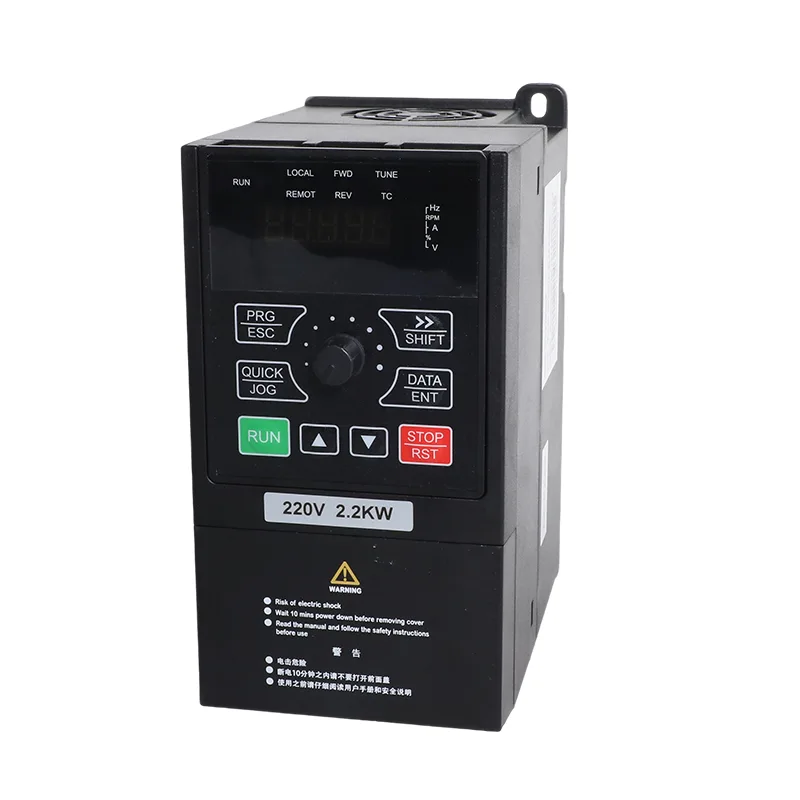

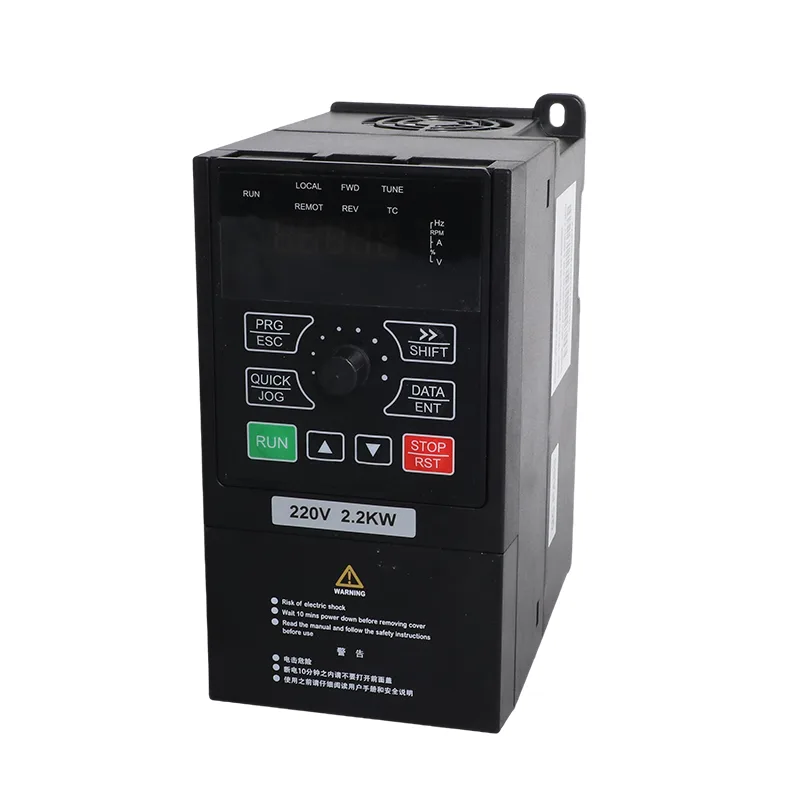

30kW/37kW 3-faasiline 380V päikesepump ja üldotstarbeline inverter VFD

30kW/37kW 3-faasiline 380V päikesepump ja üldotstarbeline inverter VFD on saadaval kahes mudelis: VFD-PC10-30G-T4-MK ja VFD-PC10-37G-T4-MK. Mõlemad kasutavad kolmefaasilist vahelduvvoolu sisendit ja toetavad päikesepumpa või üldotstarbelist tööd vastavalt valitud konfiguratsioonile.

Päikesepumba rakendustes juhib ajam pumba mootorit fotogalvaanilisest massiivist saadava toite abil. Üldotstarbelises režiimis pakub see ühilduvate tööstusseadmete jaoks muutuva sagedusega mootori juhtimist. Mudeli valik sõltub mootori nimivõimsusest ja voolust, pumba töötingimustest, saadaolevast toiteallikast ja vajalikest juhtimisfunktsioonidest.

Töörežiimid

30kW/37kW 3-faasilise 380V päikesepumba ja üldotstarbelise inverteri VFD puhul valitakse töörežiim parameetri P8-00 kaudu vastavalt kohaldatavale mudelikonfiguratsioonile.

1. Päikesepumba režiim

Päikesepumba režiim on mõeldud fotogalvaanilise massiivi toiteallikate jaoks. Selle režiimi jaoks loetletud juhtimisfunktsioonid hõlmavad maksimaalse võimsuspunkti jälgimist (MPPT) ja nõrga valguse kaitse loogikat.

PV massiiv peab olema konfigureeritud ajamile määratud alalispinge piirides. Pumba võimsus sõltub saadaolevast päikeseenergiast, mootorinõuetest, pumba omadustest ja asukoha tingimustest.

Kui on vaja võrgu või generaatori varundust, peavad sisendi lülituskorraldus ja juhtmestik järgima kehtivat mudeliskeemi. Kinnitage, kas valitud paigalduse jaoks on vaja väliseid lülituskomponente, mitte eeldada, et kõik ümberlülitusfunktsioonid sisalduvad ajamis.

2. Üldotstarbeline inverteri režiim

Üldotstarbeline režiim on mõeldud ühilduvatele mootoriga seadmetele, mis vajavad muutuva sagedusega juhtimist. Loetletud funktsioonide hulka kuuluvad SVC ja V/F juhtimine, sisseehitatud PID, reguleeritav kiirendus ja aeglustus ning Modbus RTU side.

Töörežiim ja parameetrite seadistused tuleb määrata kasutuselevõtu ajal. Juhtimisallika, mootoriandmete, sisendklemmide ja töökäskude konfigureerimisel järgige täpse mudeli kasutusjuhendit.

Tehnilised andmed

Tabel A. Mudelihinnangud

Tabel B. Soovitatav päikeseenergia massiiv

PV-massiivi kavandamisel käsitlege ülaltoodud konfiguratsioone pigem võrdluskorraldustena, mitte universaalsete suurusreeglitena. Enne massiivi lõpetamist kinnitage mooduli spetsifikatsioonid, pumba töötingimused ja asukoha nõuded.

PV stringi projekteerimisel tuleb arvestada tegeliku avatud ahela pinge (Voc), tööpinge, mooduli temperatuurikoefitsientide ja saidi minimaalse temperatuuriga. Veenduge, et arvutatud külma ilma string Voc ei ületaks ajami maksimaalset alalisvoolu sisendpinget ja et eeldatav tööpinge ühilduks selle MPPT vahemikuga. Lõplik konfiguratsioon peaks arvestama ka pumba mootori nimiväärtust, dünaamilist kogukõrgust, igapäevast veevajadust ja asukoha päikesetingimusi.

Tabel C. Üldised spetsifikatsioonid (sama kogu iMasteri vahemikus)

Tehnilised omadused

1. MPPT ja PV pingevahemik

Ajami maksimaalne alalisvoolu sisendpinge on 900 VDC ja MPPT soovitatav töövahemik 450–600 VDC. Need väärtused teenivad erinevaid eesmärke: maksimaalne sisendpinge on ülempiir, samas kui MPPT vahemik on seotud tavalise fotogalvaanilise tööga.

Massiivi avatud vooluahela pinget ja tööpinget tuleb süsteemi projekteerimisel eraldi hinnata. Ärge kasutage PV-massiivi sihttööpingena maksimaalset sisendpinget.

2. Mootori juhtimine

Loetletud juhtimismeetodid on anduriteta vektorjuhtimine (SVC) ja V/F juhtimine. SVC korral on määratud käivitusmoment 0,5 Hz juures 150%. Loetletud kiirusvahemik on 1:100, kiiruse stabiilsuse täpsusega ±0,5%.

Mootori tegelik jõudlus sõltub mootori parameetritest, koormusomadustest, paigaldustingimustest ja kasutuselevõtu seadistustest.

3. PID ja side

Sisseehitatud PID-funktsiooni saab kasutada suletud ahelaga juhtimisrakendustes, mis hõlmavad rõhku, vooluhulka või temperatuuri, kus on olemas vajalikud andurid ja süsteemi konfiguratsioon.

Side toimub RS485 kaudu, kasutades Modbus RTU-d. Saadaolevad digitaal- ja analoogsisendid ja -väljundid toetavad konfigureeritud juhtimis- ja jälgimisfunktsioone.

4. Kaitsefunktsioonid

• Mootori lühise tuvastamine sisselülitamisel
• Väljundi faasikao kaitse
• Ülevoolukaitse
• Üle- ja alapingekaitse
• Kaitse ülekuumenemise eest
• Üle- ja alakoormuskaitse
• Nõrga valguse kaitse

Kaitsefunktsioonid ei asenda mootori õiget valikut, elektrikaitset, juhtmestiku tavasid ega süsteemi kasutuselevõttu.

5. Ülekoormusvõime

Loetletud ülekoormuse reitingud on järgmised:

Need hinnangud kirjeldavad kindlaksmääratud lühiajalist ülekoormusvõimet. Need ei määra iseenesest sobivust konkreetse pumba käivitusnõuete jaoks. Valiku ajal tuleb kontrollida mootori nimivoolu, kiirendusaega ja koormuse omadusi.

Tüüpilised rakendused

1. Niisutus ja põllumajandusliku vee ülekandmine

Sobib hindamiseks niisutussüsteemides, kus mootori nimiväärtus, pumpamisvõimsus ja saadaolev PV massiiv vastavad ajami spetsifikatsioonidele. Süsteemi seadistamisel tuleks arvesse võtta veevajadust, kogukõrgust ja saidi päikesetingimusi.

2. Kohalik toorvee sissevõtt ja ülekandmine

Võib kaaluda ühilduvate toorvee sissevõtu- ja ülekandepumpade puhul. Enne mudeli valimist kontrollige mootori voolu, nõutavat töösagedust, juhtimisnõudeid ja varutoite paigutust.

3. Tööstuslik veeülekanne ja -ringlus

Üldotstarbelises režiimis saab ajamit kasutada ühilduvate tööstuslike pumbarakenduste jaoks, sealhulgas protsessivee ülekandmine, jahutusvee tsirkulatsioon ja muud mootoriga juhitavad süsteemid, mis nõuavad muutuva sagedusega juhtimist.

4. Kaug- või hooajalised pumpamispaigaldised

Piiratud või muutuva võrgu kättesaadavusega paigaldiste puhul saab ajamit hinnata päikeseenergia pumpamissüsteemi osana koos sobivalt kavandatud varutoitega. Varuallikas, ümberlülituskorraldus ja tööjärjestus peavad olema konkreetse paigalduse jaoks kinnitatud.

Paigaldamise ja valiku kaalutlused

1. Kontrollige mootori reitingut

Kontrollige mootori andmesilt, nimivoolu, pinget, võimsust ja töönõudeid. Ajami nimivõimsus üksi ei ole kõigi pumbamootoritega ühilduvuse tuvastamiseks piisav.

2. Kontrollige PV-massiivi pinget

Kinnitage mooduli spetsifikatsioonid ja arvutage stringi pinge saidi madalaima eeldatava temperatuuri all. Veenduge, et maksimaalne arvutatud Voc jääks draivi alalisvoolu sisendi piiridesse ja et tavatöö ühilduks MPPT vahemikuga.

3. Kinnitage varutoitenõuded

Kui võrgu või generaatori kasutamine on vajalik, kontrollige paigaldisele määratud vahelduvvooluallika pinget, sagedust, võimsust, juhtmestikku ja ümberlülituskomponente. Ärge ühendage ega vahetage toiteallikaid ilma mudeli juhtmestiku skeemi järgimata.

4. Vaadake üle mootorikaabli pikkus

Üle 50 m pikkuste mootorikaablite puhul vaadake kehtivast juhendist väljundreaktori soovitusi ja lubatud kaabli pikkusi. Kaabli pikkus, mootori isolatsioon ja paigaldustingimused mõjutavad väljundühenduse sobivust.

5. Lubage keskkonna alandamist

Arvestage ümbritseva õhu temperatuuri, kõrgust, ventilatsiooni ja ruumi tingimusi. Kui käitis ületab kindlaksmääratud töötingimusi, tuleks kohaldada alandamise nõudeid.

IP20 korpus ei paku kaitset vee sissepääsu eest. Paigaldage ajam keskkonda ja korpusesse, mis vastab selle määratud kaitsetasemele, temperatuurile ja ventilatsiooninõuetele.

KKK

1. Mitu paneeli vajab 37 kW pump?

Üheksa 18 moodulist koosnevat stringi 250 W juures või üheksa 15 stringi 300 W juures, mis on 162 või 135 moodulit. Käsitlege seda lähtepunktina ja suurusena päevase veekoguse ja kogumahu suhtes, sest massiiv määrab väljundi, mitte mootori hinnangu.

2. Kas see võib töötada nii generaatoril kui ka võrgul?

Jah. Iga 380 V kolmefaasiline allikas R, S ja T töötab varutoiteallikana. Seadke P8-15 väärtusele 2, et sundida vooluvõrku või generaatorit töötama, või 0-le automaatseks ümberlülitamiseks. Esmalt kontrollige generaatori pinge stabiilsust, kuna ajam rakendub üle- või alapingele nagu iga inverter.

3. Millised on paigaldusvahed ja keskkonnapiirangud?

Siseruumides, otsese päikesevalguse eest kaitstud, ei sisalda söövitavat ega tuleohtlikku gaasi ega elektrit juhtivat tolmu. Ümbritsev temperatuur -10°C kuni 50°C alanemisega üle 40°C, õhuniiskus alla 95% suhtelise õhuniiskuse ilma kondenseerumiseta, kõrgus alla 1000 m ilma ahenemiseta, vibratsioon alla 5,9 m/s². Korpus on IP20, seega on vajalik kapp või puhas pumbamaja.

4. Kas see vajab väljundreaktorit?

Kasutusjuhend soovitab sellist, kus pump on ajamist kaugemal kui 50 m, mis on sellel skaalal tavaline. See kaitseb mootori isolatsiooni pikkadel kaablitel peegelduva pinge eest ja vähendab mähise rikke ohtu aastate jooksul.

5. Mis on ülekoormusvõime?

150% nimivoolust 60 s, 170% 12 s ja 190% 1,5 s. 37 kW seadmel, mis on minutiks 112,5 A, piisab suure sukelaeva käivitamiseks ja ajutiste koormuse naastude jaoks.

6. Kas seda saab tarnida tavalise 37 kW inverterina?

Jah. Tellige see üldotstarbelises režiimis ja P8-00 seadistatakse vastavalt enne tarnimist, mis annab teile standardse SVC- või V/F-juhtimisega muunduri, PID-i, Modbusi ja täieliku kaitsekomplekti. Teine võimalus on päikesepumba režiim. Rääkige meile, millist projekti vajab. Päikesepumba režiimis olev seade lülitatakse seejärel üldotstarbeliseks, kui P8-00 on 0, mis on pigem parameetri muutmine kui tagasitulek.

7. Kuidas toetate sellise suurusega projekti?

Saatke meile pumba nimiväärtus, kogukõrgus, päevane veekogus ja asukoha asukoht ning me tuleme tagasi koos ajami mudeli, massiivi konfiguratsiooni ja alalisvoolukaitse loendiga ühe paketina. Hinnakujundus, teostusaeg ja OEM-i tingimused on esitatud koos, nii et saate kogu asja oma kliendile ühes dokumendis viia.
