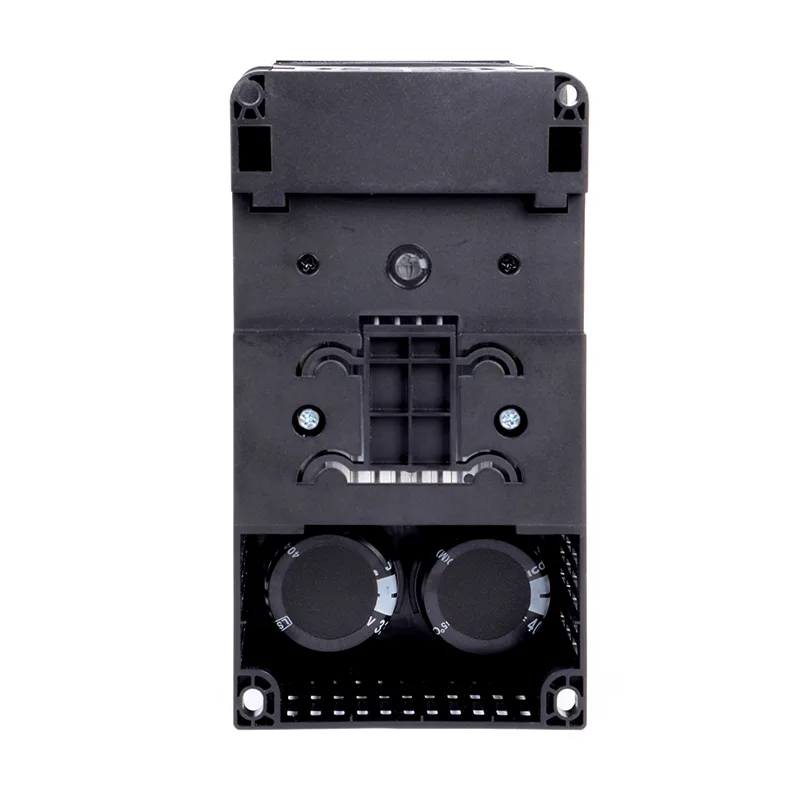

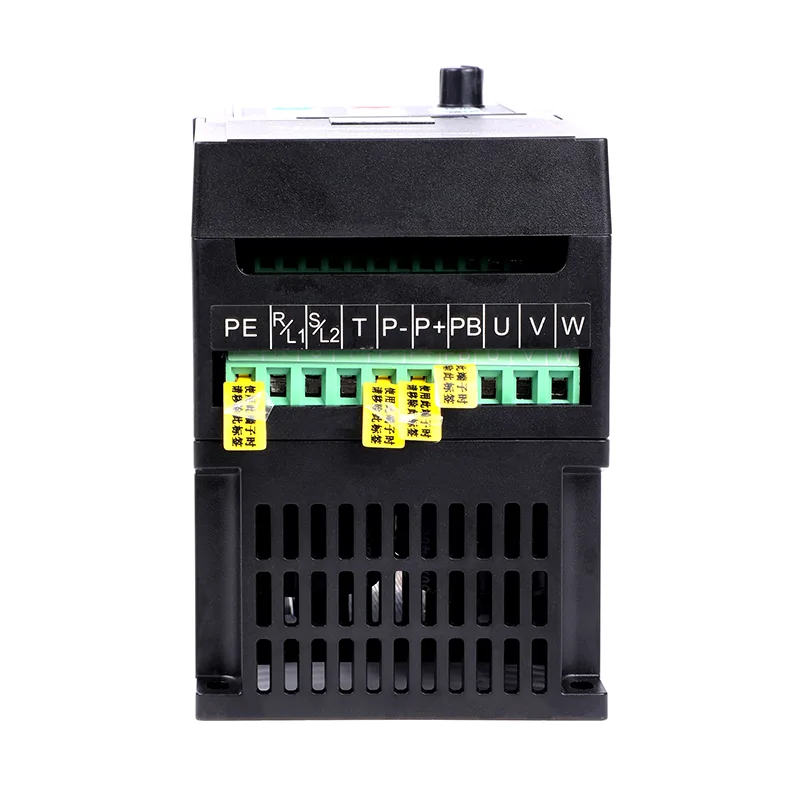

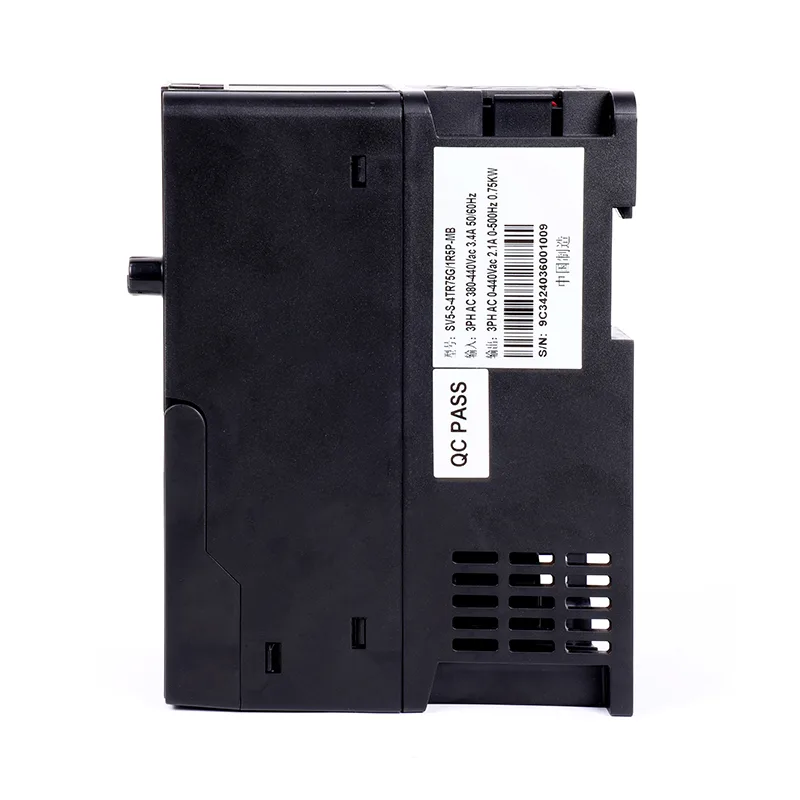

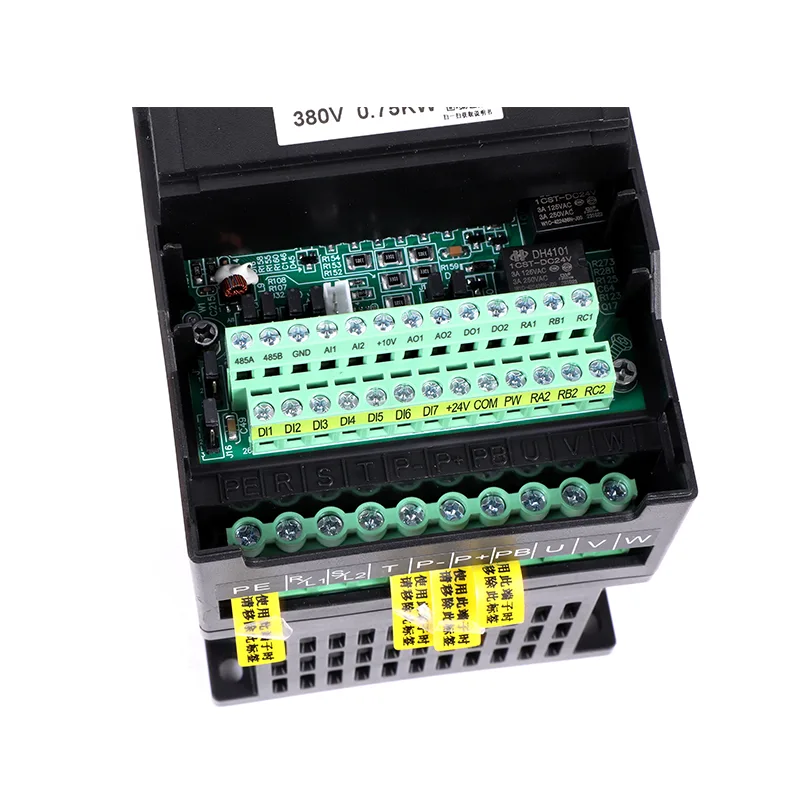

30HP 22kw VFD 3-faasiline muutuva kiirusega ajam

CSIVEI 30HP 22kw VFD 3-faasiline muutuva kiirusega ajam on mitmekülgne algtaseme ajam kolmefaasilise mootori juhtimiseks. See on mõeldud väikeste tööstusseadmete, töökodade masinate ja kergete automatiseerimisülesannete jaoks ning pakub usaldusväärset jõudlust kompaktse jalajäljega. Sisaldab nii V/F kui ka anduriteta vektorjuhtimisrežiime, sisseehitatud PID-kontrollerit ja välise klahvistiku või kaugjuhtimise tugi. Kõrvuti paigaldamise võimalusega IP20 kaitseümbris võimaldab tõhusat paneeli paigaldamist. Lihtsa parameetrite konfigureerimise ja vastupidava konstruktsiooniga CSIVEI 115-132kw 3-faasiline 380V VFD loob tugeva aluse põhiliste mootori kiiruse reguleerimise rakenduste jaoks.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

CSIVEI 30HP 22kw VFD 3-faasiline muutuva kiirusega ajam on loodud üliraskete tööstuslike rakenduste jaoks, mis nõuavad ülimat töökindlust:

●  Kaevandamine ja mineraalid – jahvatusveskid, purustid, lägapumbad

●  Vesi ja reovesi – suured tõstejaamad, õhupuhurid, heitveepumbad

●  Nafta ja gaas – torujuhtmepumbad, toornafta ülekandmine, gaasi kompressioon

●  Meresõidukid – tõukurid, vöörimootorid, tekimasinad

●  Suured ventilaatorid – tunneli ventilatsioon, tuuletunneli ventilaatorid, kõrgahjupuhurid

Selle tugev konstruktsioon ja aktiivsed esiotsa valikud tagavad vastavuse võrgukoodidele ja harmooniliste standarditele.

Kasutajasõbralik kasutamine ja lihtne seadistamine

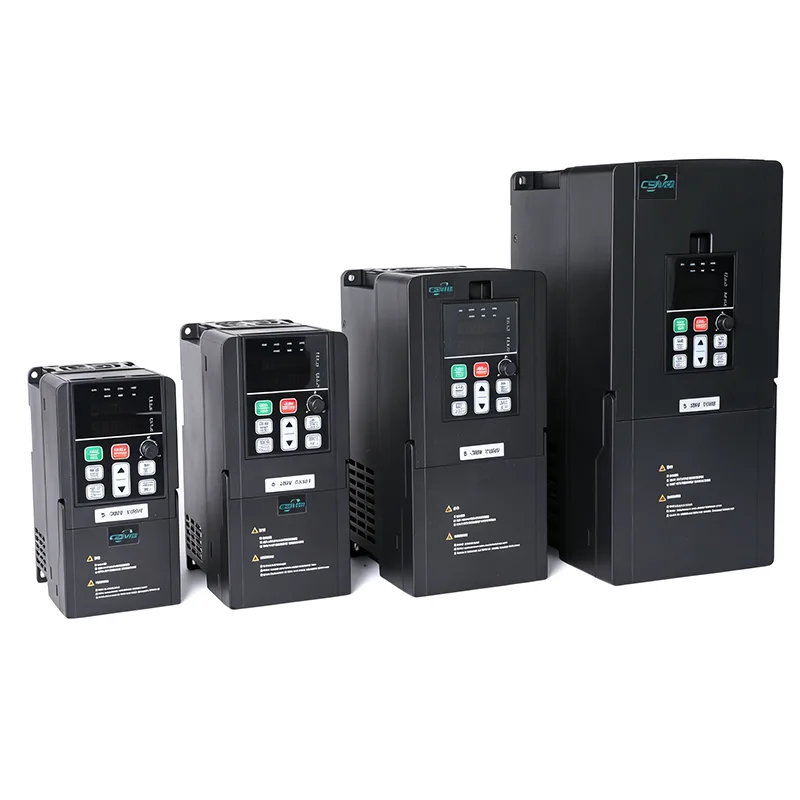

CSIVEI VFD seeria seab esikohale kasutusmugavuse, vähendades paigaldusaega ja lihtsustades inseneride ja hoolduspersonali igapäevast tööd.

Intuitiivne klahvistik – LED/LCD-klahvistik pakub selget parameetrite kuva ja kiiret navigeerimist. Parameetrite rühmad on loogiliselt organiseeritud ja mitme keele tugi tagab juurdepääsetavuse globaalsetele kasutajatele.

Kiirkäivitusviisard – samm-sammult seadistamine juhendab kasutajaid parameetrite põhikonfigureerimiseni minutitega. Eelkonfigureeritud rakendusmakrod (ventilaator/pump, konveier, konstantne pöördemoment) võimaldavad tavaliste rakenduste jaoks ühe puutega seadistamist.

Parameetrite kopeerimise funktsioon – laadige parameetrid ühelt draivilt klahvistikule ja laadige alla mitmele draivile, vähendades oluliselt mitme draiviga süsteemide häälestusaega ja tagades järjepideva konfiguratsiooni.

Eemaldatav klahvistik – klahvistiku saab paigaldada kaugjuhtimisega pikenduskaabli abil, mis võimaldab mugavalt juhtida juhtpaneeli ustest või kaugematest kohtadest.

Kompaktne disain – ruumisäästlik jalajälg võimaldab kõrvuti paigaldamist, maksimeerib paneeli tihedust ja vähendab kapi suuruse nõudeid.

KKK-d

Kuidas valida oma mootorile õige 30HP 22kw VFD 3-faasiline muutuva kiirusega ajam?

Mõned asjad, mida kaaluda:

Mootori võimsus – VFD peaks vastama mootori nimiväärtusele või olema sellest veidi suurem.

Sisendpinge – ühefaasiline 230 V või kolmefaasiline 400 V, veenduge, et see vastaks teie toitepingele.

Koormuse tüüp – konstantse pöördemomendiga koormused, nagu konveierid või ekstruuderid, vajavad tavaliselt VFD-d, mille suurus on 100–120% mootori võimsusest. Muutuva pöördemomendiga koormused, nagu ventilaatorid ja pumbad, võivad sageli kasutada VFD-d, mis on sobitatud mootori võimsusega, lisaks säästate energiat.

Keskkond – tolmuste, niiskete või õues olevate kohtade jaoks valige kõrgem IP-reiting (IP40, IP54, IP66) või asetage draiv kaitstud korpusesse.

Side – kui teil on vaja rääkida PLC või SCADA-ga, kontrollige, kas draiv toetab teie protokolli (Modbus RTU on standardne; Profibus, Ethernet/IP jne on valikulised).

CSIVEI-l on ka suuruse määramise tööriist ja tehniline tugi, kui soovite teist arvamust.

Kuidas teha levinud tõrgete tõrkeotsingut?

Ajam näitab kiireks diagnoosimiseks klahvistikul veakoode:

● OC (liigvool) – kontrollige lühiste, mootorimähise probleemide või liiga lühikese kiirendusaja olemasolu

● OV (ülepinge) – kontrollige piduritakistit (kui seda kasutatakse) või liiga lühike aeglustusaeg

●  UV (alapinge) – kontrollige sisendvõimsust ja juhtmeid

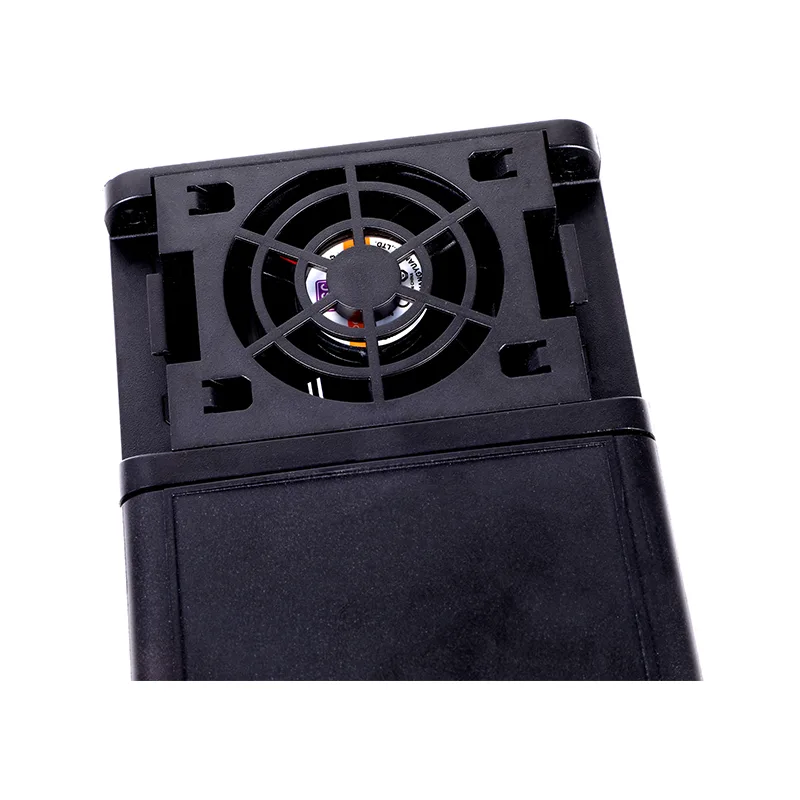

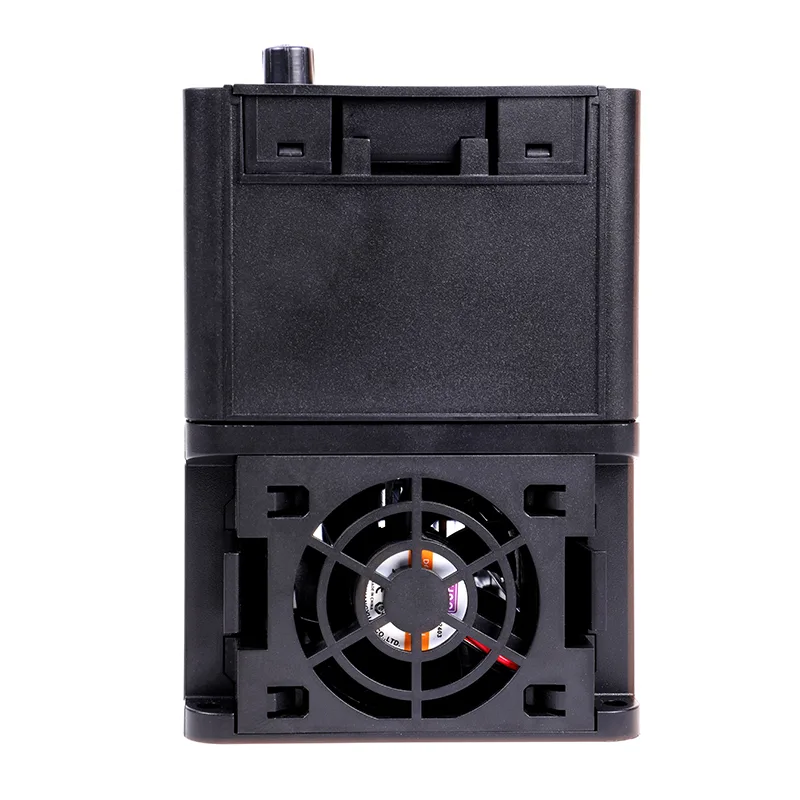

● OH (ületemperatuur) – kontrollige jahutusventilaatorit, ümbritsevat temperatuuri ja paigaldusvahet

● OL (ülekoormus) – kontrollige mootori koormust, suurendage kiirendusaega või kaaluge ajami suurendamist

●  Kasutusjuhendis on täielik veakooditabel üksikasjalike juhistega. Kui midagi on endiselt väljas, võib CSIVEI tehniline tugi aidata.

Milline on VFD tüüpiline eluiga ja kuidas seda hooldada?

Õige paigalduse ja tingimuste korral võib VFD kesta 10–15 aastat. Peamine hooldus: hoidke korpust puhtana – tolmu kogunemine vähendab jahutuse tõhusust; kontrollige jahutusventilaatoreid (tavaliselt kestavad 3–7 aastat; müra või rikke korral vahetage välja); kontrollige alalisvoolu siini kondensaatoreid – need vananevad koos aja ja temperatuuriga – kui draivi on seisnud üle kahe aasta, uuendage enne sisselülitamist korgid; jälgida ümbritseva õhu temperatuuri; varundage aeg-ajalt parameetreid klahvistikule või välismällu. Kiire ülevaatus iga 6–12 kuu tagant aitab vältida üllatusi.

Kuidas draivi esimest korda seadistada?

CSIVEI-draividel on kiirkäivitusviisard, mis juhendab teid mõne minutiga põhilise läbi.

Sisestage mootori andmesildi andmed (võimsus, pinge, vool, sagedus, pöörete arv), valige rakenduse makro (ventilaator/pump, konveier, konstantne pöördemoment), määrake kiirendus- ja aeglustusajad, valige sagedusallikas (klaviatuur, analoogsisend, side) ja käivitage mootori juhtimise optimeerimiseks automaathäälestus. Kasutusjuhend sisaldab kõiki üksikasju ja klahvistik on eemaldatav, et saaksite seda vajadusel kaugjuhtimisega juhtida.

Kas ma saan kasutada ühefaasilise sisendiga VFD-d koos kolmefaasilise mootoriga?

Jah. CSIVEI ühefaasilised 230 V ajamid võtavad mootorile ühefaasilise sisendi ja väljundi kolmefaasilise toiteallikana. See on tavaline seadistus, kui saadaval on ainult ühefaasiline toide, kuid soovite kolmefaasilise mootori tõhusust ja töökindlust. Lihtsalt veenduge, et mootori pinge ühtiks ajami väljundiga – 230 V kolmefaasiline.

Kliendi juhtum: Põllumajanduse niisutuspumpamine

Suur põllumajandusühistu kasutas erinevaid niisutuspumpasid, et teenindada erinevaid põllukultuure. Klapi käsitsi reguleerimine ja fikseeritud kiirusega pumbad põhjustasid ebaefektiivse veevarustuse ja kõrged energiakulud.

Lahendus: CSIVEI 30HP 22kw VFD 3-faasilised muutuva kiirusega ajamid paigaldati kahele põhipumbale, kusjuures keskkontroller haldab pumpade järjestust tsooni nõudluse alusel. Ajamite sisseehitatud PID hoidis jaotusvõrgus pidevat survet.

Tulemused:

● Veesurve optimeeritud erinevate niisutusmeetodite jaoks (tilguti vs sprinkler)

●  Energiatarbimine vähenes kasvuperioodil 28%.

●  Vähem veehaamri ja toru pinge, pikendades infrastruktuuri eluiga

●  Kaugjälgimine võimaldab mobiilseadme kaudu reaalajas reguleerimist

●  Sellest ajast alates on ühistu standardiseerinud CSIVEI-ajamid kõigi uute pumbapaigaldiste jaoks.
