18,5KW 3-faasiline päikesepumba inverter

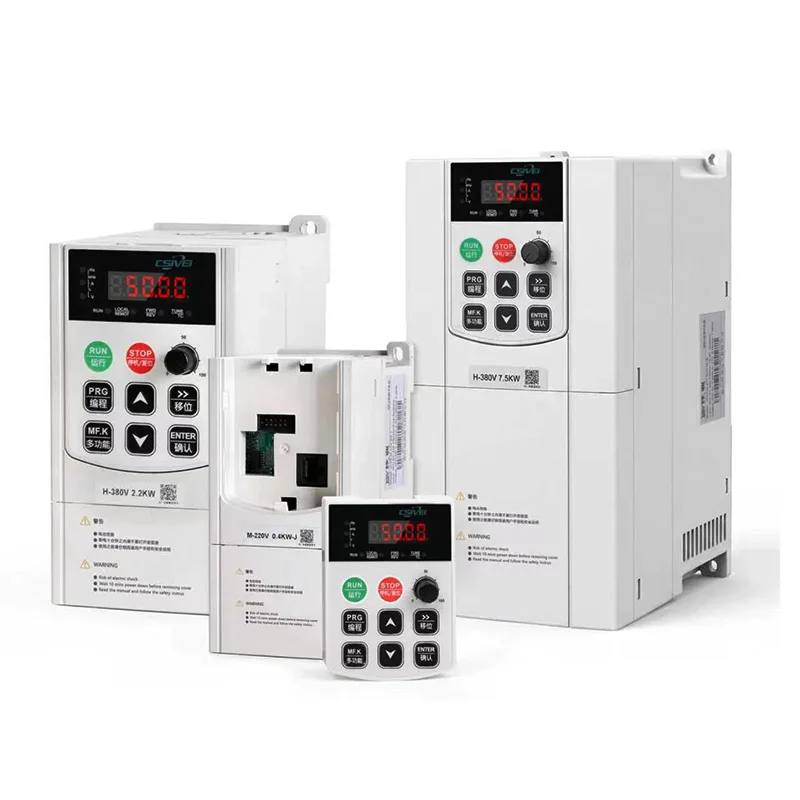

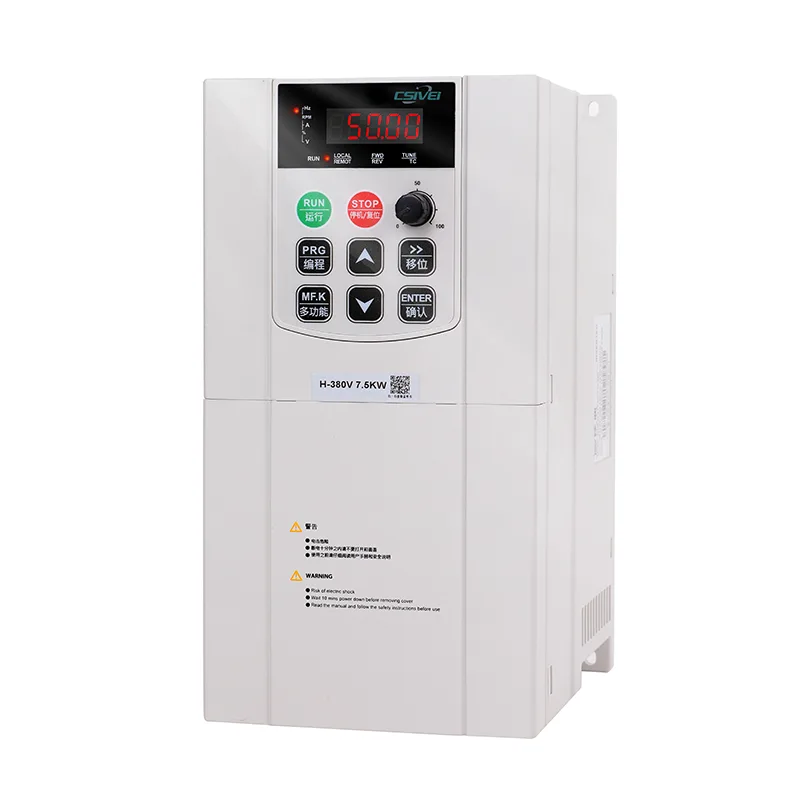

CSIVEI 18,5 kW 3-faasiline päikesepumba inverter on suure võimsusega lahendus suuremahuliste päikeseveeprojektide jaoks. See toetab nii võrguvälist kui ka võrgu-hübriidrežiimi, lülitudes automaatselt päikese, aku ja võrgu vahel. Täiustatud MPPT 99% efektiivsusega, lai sisendpingevahemik (500-1000V DC). Draivil on sisseehitatud PLC, mitu sideporti (RS485, Ethernet, CAN) ja 7-tolline puuteekraan. Kaitse hõlmab kaare rikke tuvastamist, maandusvea jälgimist ja pumba kuivtöökaitset. Vastupidav IP54 korpus (valikuline IP65) välistingimustes paigaldamiseks. Ideaalne kõrbe taastamiseks, reservuaaride pumpamiseks ja tööstuslikuks veetöötluseks. CSIVEI pakub võtmed kätte päikeseenergia pumpamise lahendusi.

Põhiparameetrid ja spetsifikatsioonid

Tooterakendused

Maapiirkondade veevarustuseks mõeldud VFD toidab pumpasid, mis tõstavad vett puuraukudest, jõgedest või reservuaaridest kõrgendatud mahutitesse või otsejaotusvõrkudesse. Süsteem töötab automaatselt: kui päikeseenergiast piisab, täidab pump paagi; kui paak on täis, lülitub ajam puhkerežiimi, säilitades mehaanilise eluea. Ideaalne küla veekioskite, koolide veesüsteemide ja kliinikute varustamiseks. Sisseehitatud PID tagab püsiva rõhu kõrgendatud mahutites, samas kui MPPT algoritm ammutab päikesepaneelidest maksimaalse võimsuse isegi pilvistel päevadel. See lahendus pakub puhast ja odavat joogivett ja kanalisatsiooni ilma diislikütusest või võrgust sõltumata.

Arukas pumbakaitse ja kuivtöö vältimine

Päikeseveesüsteemides on pumba kaitsmine kahjustuste eest ülioluline. CSIVEI 18,5 kW 3-faasiline päikesepumba inverter sisaldab laiaulatuslikku pumbaspetsiifiliste kaitsete komplekti:

●  Kuivkäivituskaitse – jälgib voolu, võimsust või valikulist vooluandurit; peatab pumba, kui veeallikas on ammendunud, ja proovib automaatselt uuesti pärast seadistatavat intervalli.

●  Toru lõhkemise / väikese vooluhulga tuvastamine – tuvastab järsu voolulanguse, mis näitab toru purunemist või leket, lülitub välja, et vältida üleujutust.

●  Liigvoolu- ja ülekoormuskaitse – hoiab ära pumba ülekuumenemise liiva, katlakivi või laagririkke tõttu.

●  Ala- ja ülepinge väljalülitamine – kaitseb ajamit ja mootorit ebastabiilse päikeseenergia sisendi eest.

●  Tagurdamise vastane niisutamine – kui pump seiskub, saab juhtida tagasilöögiklappi, et vältida vee tagasivoolu, mis pöörleb mootorit tagasi.

Need kaitsed pikendavad pumba eluiga, vähendavad hoolduskülastusi ja tagavad usaldusväärse veevarustuse kaugetes päikeseenergiaseadmetes.

KKK

K1: Millise suurusega kaablit vajan päikesepaneelide ja draivi vahel?

V: Kaabli suurus sõltub alalisvoolust ja kaugusest. 18,5 kW 3-faasilise päikesepumba inverteri jaoks kasutatakse tavaliselt lühikeste vahemaade jaoks 4–10 mm² vaskkaablit. Kasutage meie kaabli suuruse määramise tööriista või konsulteerige tehnikuga. Välisjooksudel kasutage alati UV-kindlaid topeltisolatsiooniga kaableid.

Q2: kas ma saan draivi õue paigaldada?

V: Standardne IP20 korpus nõuab sisepaigaldust või ilmastikukindlat kappi. Välispaigaldamiseks ilma lisakapita tellige valikuline IP54/IP65 korpus. Kõikidel versioonidel on niiskuskindluse tagamiseks konformse kattega PCB-d.

3. küsimus: kas mul on vaja alalisvoolu kaitselülitit paneelide ja draivi vahel?

V: Jah, alalisvoolu nimivoolukaitselüliti või kaitsmega lahtiühendamine on ohutuse ja koodide järgimise tagamiseks kohustuslik. CSIVEI soovitab 2-pooluselist alalisvoolu kaitselülitit, mille suurus on 1,25x maksimaalsest alalisvoolust.

K4: Kuidas ühendada kuivkäigukaitse andur?

V: Ajamil on spetsiaalsed digitaalsed sisendklemmid voolulüliti, rõhulüliti või veetaseme elektroodi jaoks. Ühendage anduri NO/NC kontaktid; seejärel määrake vastavaks parameetriks "kuivkäigukaitse". Ajam peatub ja kuvab veateate, kui andur käivitub.

K5: Millised maandusnõuded sellel draivil on?

V: Õige maandus on ülioluline. Ühendage ajami PE-klemm spetsiaalse maandusega vaskjuhtme abil. Maandada ka päikesepaneelide raamid ja pumba mootor. Maanduse puudumine võib põhjustada elektrilöögi või ajami talitlushäireid.

Kliendi juhtum: maapiirkonna veevarustus

300 majapidamisega külas Ida-Aafrikas olid ebausaldusväärsed käsipumbaga kaevud. CSIVEI päikesepump VFD paigaldati koos 18,5 kW 3-faasilise päikesepumba inverteriga, mis tõstab vee puurkaevust kõrgendatud 50 000 l mahutisse.

Tulemused:

Puhas vesi on saadaval iga päev 4 tunni jooksul, teenindades kõiki peresid.

Pole vaja diislit ega võrguelektrit – kasutuskulud puuduvad.

Hooldus taandatud iga-aastasele paneelipuhastusele.

Naised ja lapsed ei kõnni vee pärast enam pikki vahemaid.

Süsteem on töötanud veatult kolm aastat, muutes kogukonna tervist ja majandustegevust.
