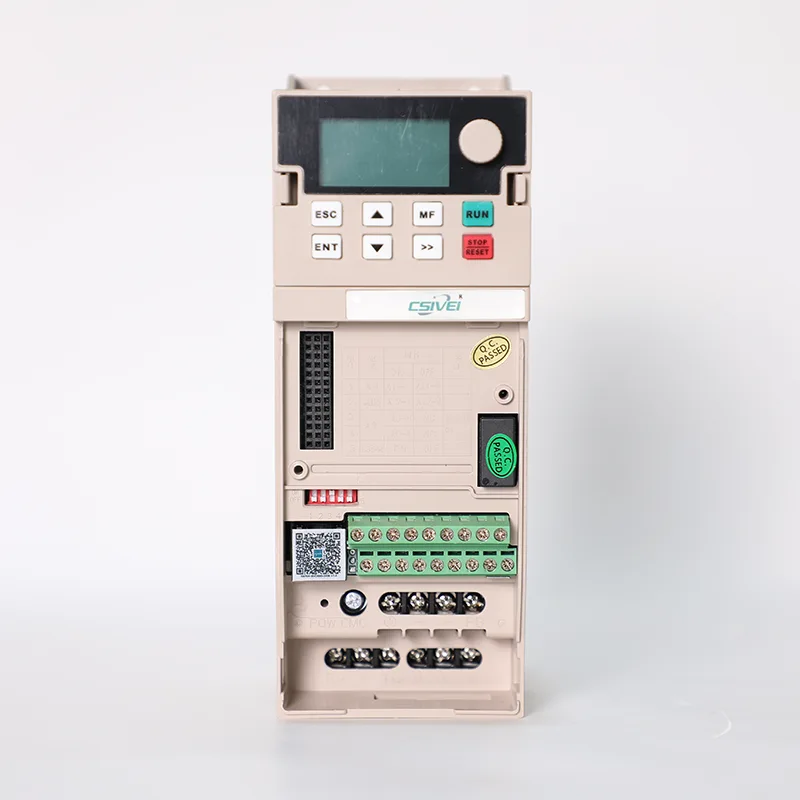

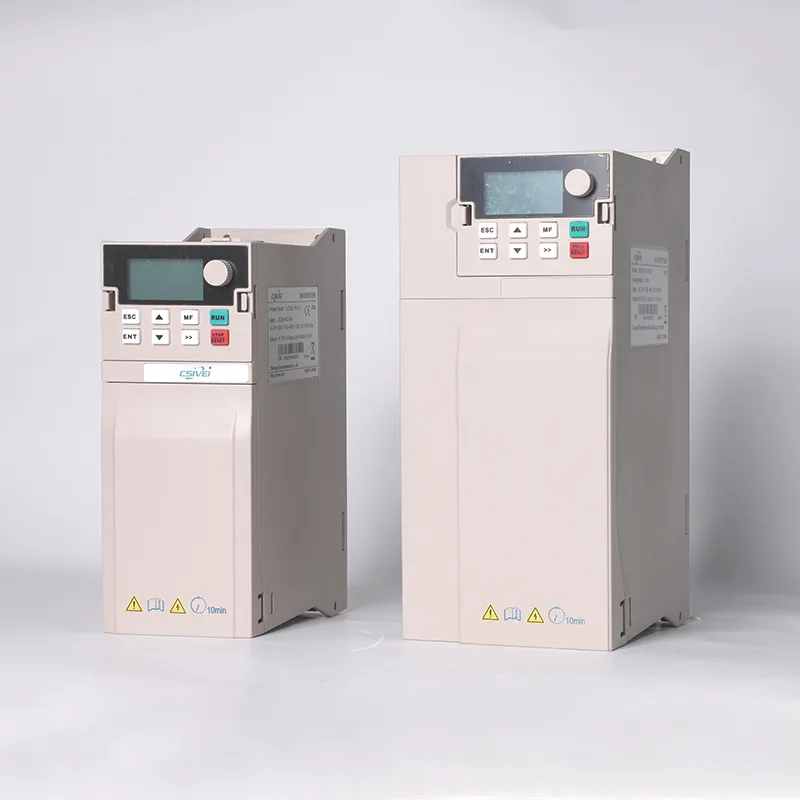

7,5kw 380V päikeseveepumba inverter

CSIVEI 7,5kw 380V päikeseveepumba inverter on vastupidav lahendus suuremahuliseks päikeseenergia vee tõstmiseks. See toetab mitut pumba juhtimisrežiimi: püsikiirus, püsiv rõhk ja konstantne vool. Ajam integreerib MPPT ja sisseehitatud PLC automaatseks pumpade järjestamiseks, kui kasutatakse mitut pumpa. Täiustatud vektorjuhtimine tagab stabiilse töö isegi pikkade kaablivahemaade korral. Kaitse hõlmab tagasipööramisvastast niisutamist, toru lõhkemise tuvastamist ja automaatset taaskäivitamist pärast võrgu riket (kui on hübriid). Side Modbusi, Profibusi või Etherneti/IP kaudu võimaldab integreerida nutikatesse põllumajandussüsteemidesse.

Põhiparameetrid ja spetsifikatsioonid

Tüüpilised rakendused

See päikesepumba ajam, mis sobib ideaalselt hädaabi- ja võrguväliseks humanitaarveevarustuseks, on kiiresti kasutatav katastroofiabi, põgenikelaagrite või ajutiste asulate jaoks. See võib käitada kaasaskantavate päikesepaneelide sukel- või tsentrifugaalpumpasid, pakkudes joogivett, kanalisatsiooni ja tulekustutusvarusid. Ajamil on automaatne igapäevane käivitamise/seiskamise ajakava, madala veetaseme väljalülitamine ja LCD-ekraan, mis võimaldab mittetehniliste töötajate hõlpsaks tõrkeotsinguks. Vastupidav konstruktsioon ja valikuline IP54 kaitseümbris võimaldavad paigaldada välitingimustesse ilma varjualuseta. Levinud kasutuskohad: maavärinast mõjutatud külad, ümberasustatud isikute laagrid, kaugemad meditsiinikliinikud ja tuletõrjeveepaagid. Päikeseenergia kasutamine välistab vajaduse kütusekolonnide järele, säästes aega ja elusid.

Vastupidavus välistingimustes ja laia temperatuuriga disain

Päikesepumbapaigaldised puutuvad sageli kokku karmide keskkondadega – intensiivne UV, tolm, kõrge õhuniiskus ja äärmuslikud temperatuurid. CSIVEI 7,5 kW 380 V päikeseenergia veepumba inverter on loodud välistingimustes töökindlaks:

●  IP54/IP65 kaitsevalik – tolmukindel ja kaitstud veejoa eest; sobib otse paigaldamiseks pumba taldrikutele või postidele ilma lisakapita.

●  Konformaalse kattega PCB-d – taluvad niiskust, soolapritsmeid ja söövitavaid gaase (nt ammoniaak taludes, vesiniksulfiid reovees).

●  Lai töötemperatuur – -20°C kuni +55°C ilma alanemiseta; valikuline jahutusventilaator või vedelikjahutus kõrbekliima jaoks (kuni 60°C).

●  Integreeritud alalis- ja vahelduvvoolu liigpingekaitse – peab vastu avatud päikeseväljadel levinud välgu tekitatud naelu.

● UV-kindel klahvistik ja korpus – hoiab ära pragunemise ja kollaseks muutumise pärast aastatepikkust päikesevalgust.

See vastupidav konstruktsioon tagab ajamile 10+ aastat hooldusvaba töö isegi kõige keerulisemates võrguvälistes kohtades – liivakõrbetest troopiliste rannikuteni.

KKK

K1: Millise suurusega kaablit vajan päikesepaneelide ja draivi vahel?

V: Kaabli suurus sõltub alalisvoolust ja kaugusest. 7,5 kW ajami puhul kasutatakse lühikeste vahemaade jaoks tavaliselt 4–10 mm² vaskkaablit. Kasutage meie kaabli suuruse määramise tööriista või konsulteerige tehnikuga. Välisjooksudel kasutage alati UV-kindlaid topeltisolatsiooniga kaableid.

Q2: Pump seiskub vahelduvalt pilvestel päevadel. Kas see on normaalne?

V: Jah. Kui päikesekiirgus langeb alla käivitusläve, peatab ajam pumba, et vältida väikese kiirusega ülekuumenemist. Kui piisav päikeseenergia taastub, taaskäivitub ajam automaatselt. Saate reguleerida käivitus- ja seiskamisvõimsuse lävesid, et vähendada sagedast jalgrattasõitu.

Q3: ajam rakendub pumba käivitamisel ülevoolule. Mida ma saan teha?

V: Käivitusvoolu vähendamiseks suurendage kiirendusaega (parameeter P.10). Samuti kontrollige, kas pumba võll on kinni jäänud või tiivik blokeeritud. Kui mootor on vana, võib isolatsioonitakistus olla madal – mõõta meggeriga.

K4: Kuidas draiv osalise varjutuse tingimustes töötab?

V: MPPT-algoritm sisaldab "globaalset skannimise" režiimi (parameeter P.91 = 1), mis pühib perioodiliselt kogu I-V kõvera, et leida tegelik maksimaalne võimsuspunkt, vältides varjutusest põhjustatud kohalikke piike. Võrreldes tavalise MPPT-ga võib see taastada 10–30% kaotatud võimsusest.

K5: Kuidas seadistada SMS-teatisi pumba rikete korral?

V: Ühendage GSM-modem (nt CSIVEI GSM-01) draivi RS485-porti. Konfigureerige parameetrigrupp P.15, et määrata telefoninumbrid ja veatüübid (kuivtöö, ülevool jne). Vea ilmnemisel saadab draiv SMS-i kuni 5 numbrile.

Kliendi juhtum: kaevanduste tolmu summutamise süsteem

Veepuuduses piirkonnas asuv karjäär vajas pidevat tolmutõrjet, kuid võrgutoide oli ebausaldusväärne. CSIVEI päikesepump VFD koos CSIVEI 7,5 kW 380 V päikeseveepumba inverteri massiiviga toidab kõrgsurvepumpa, mis toidab udusuurtükke.

Tulemused:

Tolmu tase on viidud alla regulatiivsete piiride.

Diiselgeneraatori varundamine vajas vaid 2% ajast.

Võrreldes töötava võrgu/diisliga, on energiakulusid vähendatud 85%.

Kaugseire Modbusi kaudu võimaldab tehase juhil kontrollida veevoolu kontorist.

Süsteem tasus end ära 18 kuuga ja on kasutusele võetud veel kahes ettevõttes.
