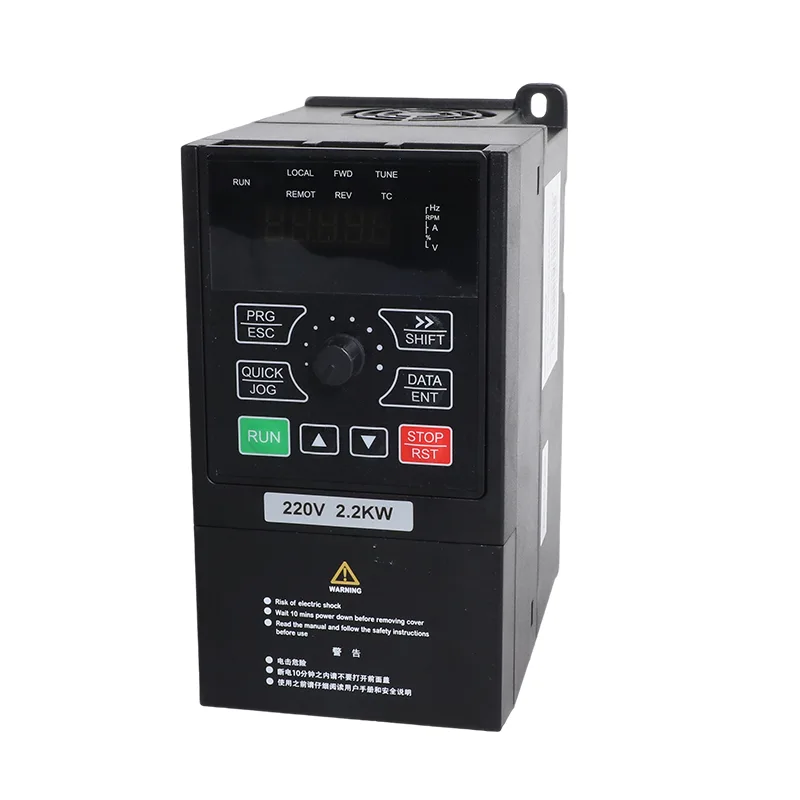

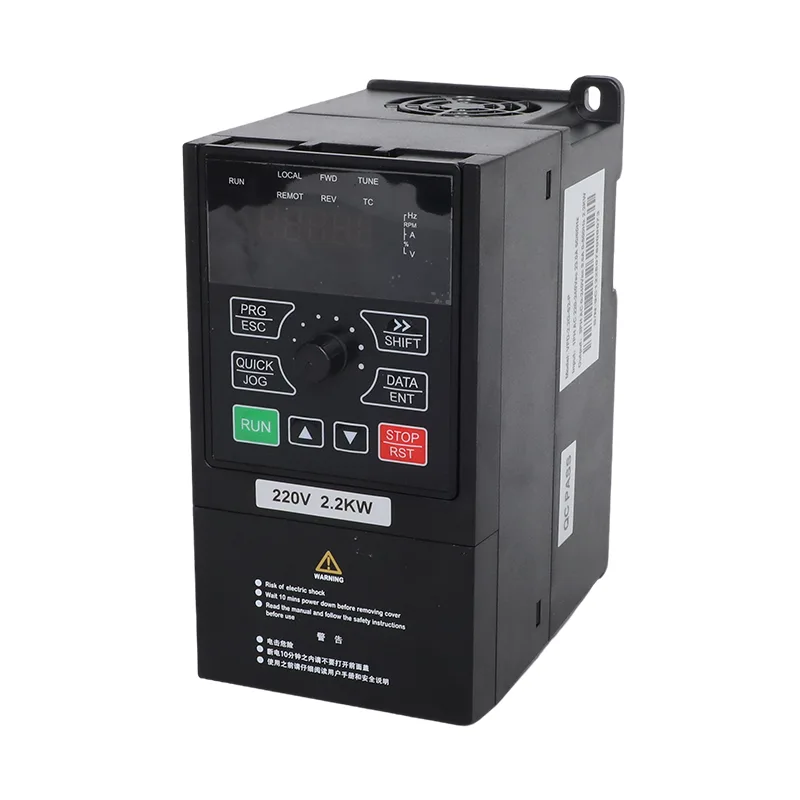

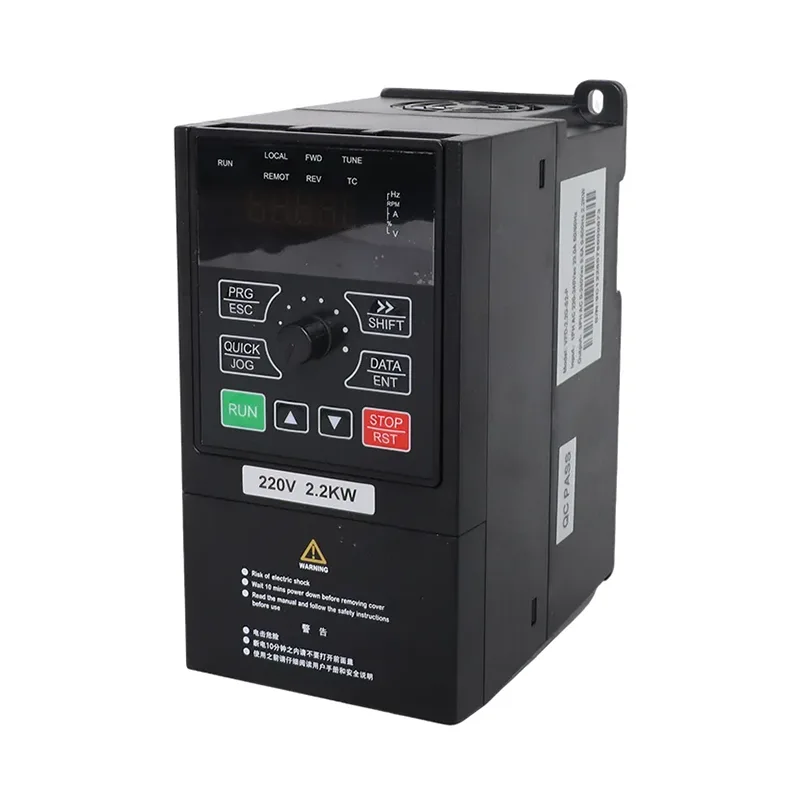

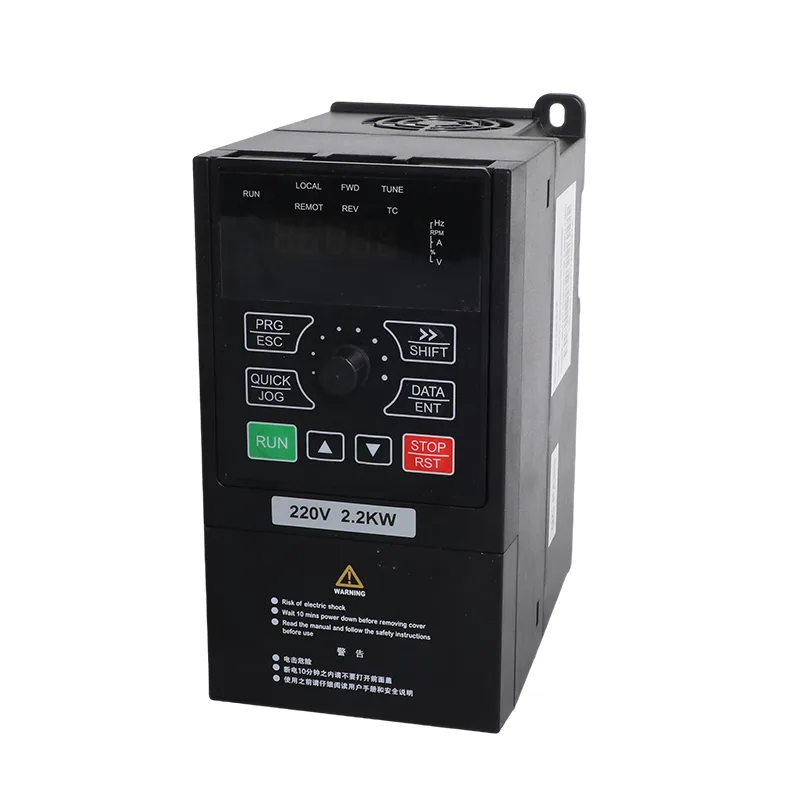

15–22 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD

CSIVEI iMaster VFD-PC10 seeria sisaldab 15 kW, 18,5 kW ja 22 kW kolmefaasilisi inverterimudeleid. Vastavad mudelinumbrid on VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK ja VFD-PC10-22G-T4-MK. Nende loetletud väljundvoolud on vastavalt 32 A, 37 A ja 45 A mootorirakenduste jaoks, mis vastavad ajami elektrinõuetele.

15-22kW 3-faasiline 380V päikesepump ja üldotstarbeline inverter VFD toetab kahte töökonfiguratsiooni: päikesepumba režiimi ja üldotstarbelist inverteri režiimi. Päikesepumba režiim kasutab alalisvoolu toiteallikana fotogalvaanilist massiivi ja sisaldab MPPT juhtimist. Üldotstarbeline režiim pakub muutuva sagedusega mootori juhtimist, kasutades anduriteta vektorjuhtimist (SVC) või V/F juhtimist.

Selle võimsusvahemiku jaoks kaasas olevad peamised vooluahela skeemid tähistavad P+ ja PB klemmid välise piduritakisti ühendamiseks. See ühendus on asjakohane, kui rakendus vajab kontrollitud aeglustamiseks piduritakistit. Takisti valik, juhtmestik ja tööpiirangud peavad järgima kehtiva mudeli tehnilist dokumentatsiooni.

Mudeli spetsifikatsioonid

Enne mudeli valimist kontrollige mootori andmesilt ja muunduri nimiväljundvoolu. Ajami kW nimiväärtus üksi ei näita sobivust igaks mootori- või pumbatööks. Kontrollige kehtivaid elektripiiranguid täpse mudeli dokumentatsioonist.

Tabel B. Soovitatav päikeseenergia massiivi konfiguratsioon

Kaasasolevas konfiguratsioonitabelis on loetletud erinevad moodulite kogused 15 kW, 18,5 kW ja 22 kW mudelite jaoks. Neid korraldusi tuleks käsitleda võrdluskonfiguratsioonidena ja neid tuleb enne paigaldamist kontrollida PV-mooduli andmelehe ja saidi tingimustega.

Ülaltoodud PV-massiivi nimivõimsus arvutatakse märgitud mooduli võimsuse ja koguse põhjal. See ei asenda täielikku PV-süsteemi disaini.

PV stringi pinge

Loetletud maksimaalne alalisvoolu sisendpinge on 900 VDC. Soovitatav avatud vooluahela pingevahemik on 550–750 VDC ja MPPT soovitatav töövahemik 450–600 VDC. Need väärtused kirjeldavad erinevaid tööpiire ja neid ei tohiks kasutada vaheldumisi.

Enne stringi paigutuse viimistlemist arvutage valitud mooduli Voc ja temperatuuri koefitsiendi abil välja eeldatav avatud vooluahela pinge. Arvutamisel tuleb arvestada saidi minimaalset eeldatavat temperatuuri. Veenduge, et külma ilmaga arvutatud pinge jääks inverteri maksimaalse alalisvoolu sisendi piiridesse ja kas tavaline tööpinge sobib määratud MPPT vahemiku jaoks.

DC-poolse süsteemi disain

PV stringid, alalisvoolu kaabeldus, isolaatorid, liigvoolukaitse, liigpingekaitse ja kombineerimisseadmed tuleks käsitleda üldise paigalduse osana. Nõutavad seadmed ja nende nimiväärtused sõltuvad massiivi konfiguratsioonist, juhtmestiku paigutusest, kaablite marsruudist ja kehtivatest elektrinõuetest.

Paralleelsete stringide puhul kinnitage vajalik kombineerija ja stringi kaitse paigutus inverteri paigaldusjuhendi ja PV-süsteemi projekteerijaga. Ülepingekaitse nõuded tuleks samuti kindlaks määrata paigaldusplaanist ja kehtivatest juhistest. Ärge valige alalisvoolu kaitseseadmeid ainult muunduri nimivõimsuse põhjal.

Tabel C. Üldised spetsifikatsioonid (sama iMasteri tootevalikus)

Töörežiimid

1. Päikesepumba režiim

Päikesepumba režiim on mõeldud fotogalvaanilise massiivi toiteallikatele. Loetletud juhtimisfunktsioonid hõlmavad maksimaalse võimsuspunkti jälgimist (MPPT) ja nõrga valguse kaitse loogikat.

Pumbale saadaolev võimsus sõltub päikesekiirgusest, PV massiivi konfiguratsioonist, mootorinõuetest, pumba omadustest ja asukoha tingimustest. Seetõttu peab massiiv olema konstrueeritud nii inverteri pingepiiride kui ka nõutava veevarustuskohustuse järgi.

Kui on vaja võrgu või generaatori varundust, kinnitage sisendi lülituskorraldus ja juhtmestik vastavalt kehtivale mudeliskeemile. Olenevalt konfigureeritud süsteemist võib vaja minna väliseid lülituskomponente; Ärge eeldage, et kõik allika vahetamise funktsioonid sisalduvad muunduris.

2. Üldotstarbeline inverteri režiim

Üldotstarbeline režiim pakub ühilduvate mootoriga seadmete jaoks muutuva sagedusega juhtimist. Loetletud funktsioonide hulka kuuluvad SVC ja V/F juhtimine, PID, reguleeritav kiirendus ja aeglustus ning RS485 Modbus RTU side.

Töörežiim valitakse parameetri P8-00 kaudu vastavalt kaasasolevale konfiguratsioonile. Õiged režiimi ja juhtimisparameetrid tuleks kinnitada kasutuselevõtu ajal, kasutades konkreetse mudeli ja püsivara versiooni juhiseid.

Tehnilised omadused

1. Välise pidurdustakisti ühendus

15 kW, 18,5 kW ja 22 kW mudelite peamised vooluahela skeemid tähistavad välise piduritakisti P+ ja PB klemmid. See ühendus võib olla asjakohane, kui rakendus nõuab kontrollitud aeglustumist, selle asemel, et lubada mootoril seiskuda.

Pidurdustakisti vajadus sõltub koormuse inertsist, aeglustusnõuetest ja töökoormusest. Enne paigaldamist kontrollige kehtivas juhendis takisti spetsifikatsioone, juhtmestiku nõudeid ja lubatavaid pidurdustingimusi.

2. Ülekoormusvõime

Kaasasolevates üldistes spetsifikatsioonides on loetletud järgmised lühiajalised ülekoormusreitingud:

Need hinnangud kirjeldavad loetletud ülekoormusvõimet. Need üksi ei taga konkreetse mootori edukat käivitumist. Valimisel tuleks arvesse võtta mootori nimivoolu, pumba koormust, kiirendusaega ja kavandatud käivitusjärjestust.

3. Mootori juhtimine ja PID

Loetletud juhtimisrežiimid on sensorita vektorjuhtimine (SVC) ja V/F juhtimine. SVC all on üldises spetsifikatsioonis kirjas käivitusmoment 150% sagedusel 0,5 Hz, kiirusvahemik 1:100 ja kiiruse stabiilsuse täpsus ±0,5%.

Sisseehitatud PID-funktsioon on loetletud muutujate, näiteks rõhu, vooluhulga ja temperatuuri suletud ahela juhtimiseks. Vajalikud andurid, tagasiside signaalid ja juhtimisjada tuleb konfigureerida tegeliku rakenduse jaoks.

4. Kaitsefunktsioonid

Loetletud kaitsefunktsioonid hõlmavad järgmist:

• Mootori lühise tuvastamine sisselülitamisel
• Väljundi faasikao kaitse
• Ülevoolukaitse
• Üle- ja alapingekaitse
• Kaitse ülekuumenemise eest
• Üle- ja alakoormuskaitse
• Nõrga valguse kaitse

Kaasasolevas allikas on loetletud ka nõrga päikeseenergia sisendi, täis paagi, veepuuduse ja mootori alakoormusega seotud häired. Häirekoode ja tähendusi tuleks enne paigaldamist või tõrkeotsingut kontrollida mudeli täpse juhendiga.

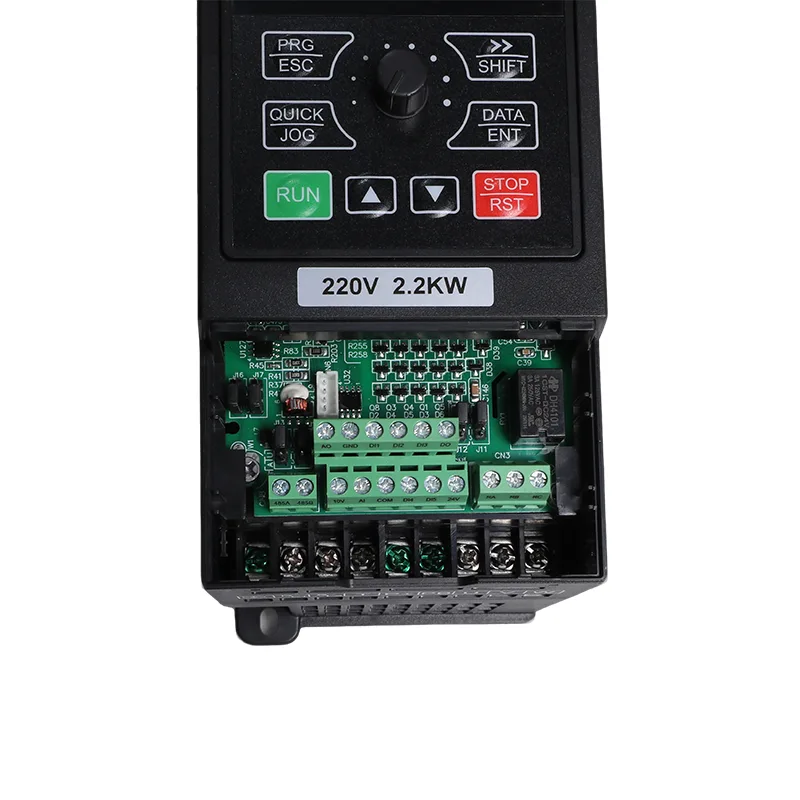

5. Juhtimisplatvorm ja side

Kaasasolevas tooteteabes on kirjas, et 15 kW, 18,5 kW ja 22 kW mudelid kasutavad sama juhtimisplatvormi, millel on ühtne terminalide paigutus, parameetrite nummerdamine ja klahvistiku toimimine kõigis kolmes reitingus. Enne kasutuselevõttu kontrollige kaasasoleva mudeli jaoks kehtivaid juhtmeid ja parameetrite üksikasju.

RS485 side Modbus RTU-ga on seeria standardvarustuses. Saadaolevaid seireväärtusi ja juhtimisregistreid tuleks kontrollida kehtiva versiooni sideregistri kaardil.

Tüüpilised rakendused

1. Põllumajanduslik niisutamine

Ajamit saab hinnata niisutuspumpade jaoks, mis varustavad kanalivõrke, suuri niisutustsoone või muid põllumajanduslikke veesüsteeme. Enne mudeli valimist tuleks kontrollida mootori voolu, vajalikku veevoolu, dünaamilist kogukõrgust, PV massiivi konfiguratsiooni ja igapäevaseid töönõudeid.

2. Kommunaalveevärk

Toorvee sissevõtu, puhastusrajatistesse üleviimise või jaotusmahutitesse tarnimise puhul tuleks valikul arvesse võtta pumba tööd, mootori andmeid, juhtimisnõudeid ja kavandatud toiteallika saadavust.

3. Kaevanduste veetustamine

Kaevanduses ja kaevuveerakendustes kinnitage pumba mootori nimiväärtus, eeldatav koormuse kõikumine, nõutav tööaeg ja paigaldustingimused. Inverter peab vastama tegelikele mootori- ja kohanõuetele.

4. Vesiviljeluse veevahetus

Regulaarsete veevahetusnõuetega kala- ja krevetifarmides võib kaaluda ajamiga ühilduvate pumpamisseadmete kasutamist. Süsteemi projekteerimisel tuleks arvesse võtta vajalikku veekogust, pumpamise ajakava ja saadaolevat päikese- või vahelduvvooluenergiat.

5. Tööstuslik veeülekanne ja -jahutus

Üldotstarbelises režiimis saab ajamit hinnata ühilduvate tööstuslike veeülekande-, jahutusahelate ja protsessivee rakenduste suhtes, mis nõuavad muutuva sagedusega mootori juhtimist.

6. Ventilaatorid, puhurid ja muud protsessiajamid

Üldotstarbelist konfiguratsiooni võib kaaluda ühilduvate ventilaatorite, puhurite ja muude mootoriga käitatavate seadmete puhul. Enne mudeli valimist kontrollige koormuse karakteristikuid, mootori andmeid, aeglustusnõudeid ja välise piduritakisti vajadust.

Paigaldamise ja valiku kaalutlused

1. Ühendage ajam mootoriga

Kontrollige mootori andmesildilt nimivõimsust, voolu, pinget ja sagedust. Enne inverteri nimiväärtuse kinnitamist võrrelge mootori nimivoolu valitud mudeli väljundvooluga ning hinnake koormuse ja kiirenduse nõudeid.

2. Kinnitage pidurdustakisti vajadus

Kui on vaja kontrollitud aeglustumist, hinnake, kas väline piduritakisti on rakenduse jaoks sobiv. Kontrollige takisti nimiväärtust, klemmide paigutust, juhtmestiku ja pidurduspiiranguid mudelipõhise dokumentatsiooni alusel.

3. Vaadake üle väljundkaabli pikkus

Kaasasolev allikas tuvastab väljundreaktori soovituse pumbapaigaldiste jaoks, kus ajami-mootori kaabel on pikem kui 50 m. Kontrollige vastavast juhendist kehtivaid kaabli pikkuse juhiseid, reaktori nõudeid ja paigaldustingimusi. Väljundühenduse hindamisel võtke arvesse mootori isolatsiooni ja kaabli paigutust.

4. Kontrollige PV kaitset ja juhtmestikku

Kontrollige massiivi konstruktsiooni, paralleelsete stringide paigutust, alalisvoolu isolaatorit, liigvoolukaitset, kombineerija seadmeid ja liigpingekaitse nõudeid. Sobivad seadmed ja nimiväärtused peaksid järgima muunduri juhendit, PV konstruktsiooni ja kehtivaid elektristandardeid.

5. Arvestage temperatuuri ja kõrgust merepinnast

Loetletud töötemperatuur on -10 °C kuni 50 °C, vähendamisnõue 1% 1 °C kohta üle 40 °C. Loetletud kõrgusjuhised nõuavad 1% alandamist 100 m kohta 1000 meetrilt 3000 meetrile. Kinnitage tegelikule mudelile kehtivad paigaldusnõuded, sealhulgas kõik lisanõuded kõrgematel kõrgustel.

6. Järgige kasutuselevõtu protseduuri

Konfigureerige mootori andmed, käsuallikas, juhtimisrežiim ja kiirenduse või aeglustamise sätted vastavalt mudeli juhistele. Kaasasolevad KKK-d tuvastavad mootoriandmete jaoks parameetrid F3-00 kuni F3-04 ja soovitavad automaatset häälestust enne esimest kasutamist. Täieliku kasutuselevõtuprotseduuri jaoks järgige tegeliku mudeli juhendit.

Korduma kippuvad küsimused

1. Miks on 15 kW kuni 22 kW mudelitel piduritakisti klemmid?

Kaasasolev põhiskeem identifitseerib P+ ja PB klemmid välise piduritakisti ühendamiseks 15 kW, 18,5 kW ja 22 kW mudelitel. See, kas takistit on vaja, sõltub koormuse, inertsi ja aeglustusnõuetest. Muude võimsuste puhul kontrollige enne tellimist klemmi paigutust ja piduritakistite sätteid.

2. Kas 22 kW mudel võib käivitada 22 kW sukelpumba?

Sobivust tuleb hinnata mootori nimivoolu, käivitusnõuete, pumba koormuse ja kiirenduse seadistuste põhjal. Loetletud SVC käivitusmoment on 0,5 Hz juures 150% ja seeria ülekoormus on 150% nimivoolust 60 sekundi jooksul. Need arvud ei garanteeri ühilduvust iga 22 kW sukelpumbaga. Konfigureerige mootori andmesildi andmed ja järgige kehtivaid automaatse häälestamise ja kasutuselevõtu juhiseid.

3. Millist alalisvoolukaitset on vaja kuue stringiga PV massiivi jaoks?

Kaasasolev paigaldusteave nõuab PV-sisendis alalisvoolu kaitselülitit, PV-kombinaatori kasti, kus on kombineeritud paralleelsed stringid, ja II tüüpi liigpingekaitseseadet määratud massiivi kauguse tingimuste jaoks. Kontrollige enne kasutuselevõttu täpseid seadme nimiväärtusi, paigutust ja kaabli kauguse nõudeid vastavalt paigaldusjuhendile ja fotoelektrilise süsteemi konstruktsioonile.

4. Kuidas mõjutab vähendamine 22 kW paigaldust?

Loetletud temperatuuri alanemine on 1% iga 1 °C kohta üle 40 °C, töötemperatuuri vahemikus -10 °C kuni 50 °C. Loetletud kõrguse vähendamine on 1% 100 m kohta 1000 m kuni 3000 m. Tarnitud allikas tuvastab ka isolatsioonitrafo vajaduse üle 2000 m; kontrollige enne paigaldamist seda nõuet ja selle tingimusi täpse mudeli kasutusjuhendist.

5. Millised jälgimisfunktsioonid on Modbusi kaudu saadaval?

RS485 Modbus RTU on loetletud sideliidesena. Kaasasolev allikas tuvastab U0 seirerühma, mis sisaldab väljundvoolu, väljundvõimsust, siini pinget, digitaalsisendi ja väljundi olekut ning toiterežiimi U0-49 juures. Enne integreerimist kinnitage kaasasoleva püsivara versiooni registrikaart ja saadaolevad andmed.

6. Kas need mudelid võivad töötada pigem üldotstarbeliste inverteritena kui päikesepumba ajamitena?

Kaasasolev tooteteave määrab konfiguratsioonivalikutena päikesepumba režiimi ja üldotstarbelise režiimi. Üldotstarbeliste funktsioonide hulka kuuluvad SVC või V/F juhtimine, PID ja Modbus RTU, samas kui 15 kW kuni 22 kW mudelitel on ka välise piduritakisti P+ ja PB klemmid. Parameeter P8-00 on kaasasolevas materjalis määratud režiimivaliku parameetrina. Kinnitage õige seadistus ja lubatud teisendusprotseduur mudelipõhises juhendis.

7. Kas 15 kW, 18,5 kW ja 22 kW mudelitel on sama juhtimisplatvorm?

Kaasasolevas tooteteabes öeldakse, et kolmel reitingul on ühtne juhtimisplatvorm, sealhulgas ühtne parameetrite nummerdamine, klahvistiku kasutamine ja terminali paigutuse kokkulepped. Nimivool ja võimsus erinevad mudeliti, nii et valik ja juhtmestik peavad siiski järgima täpse seadme spetsifikatsioone ja diagramme.
