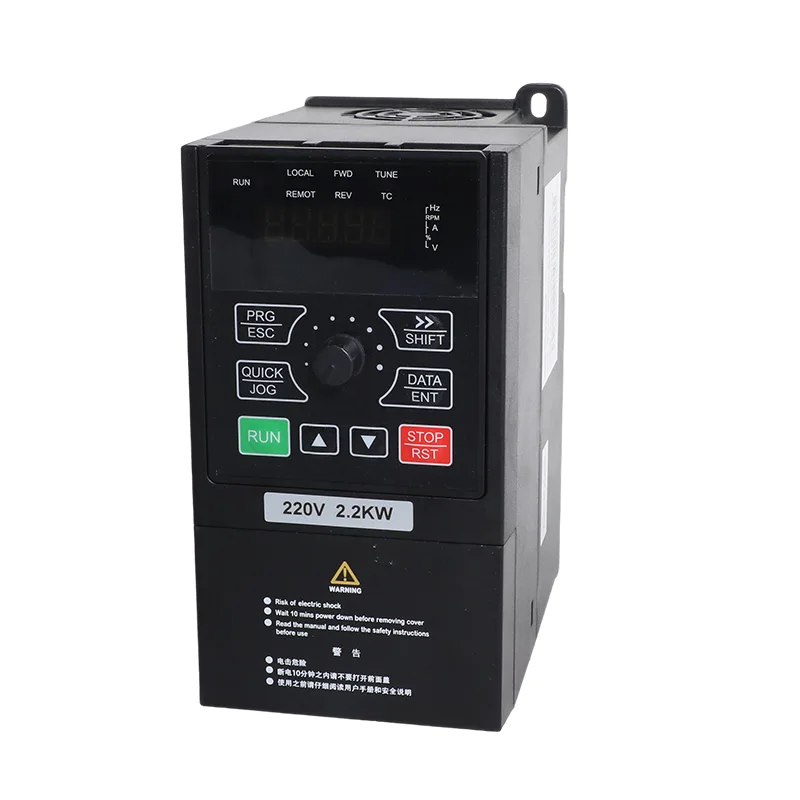

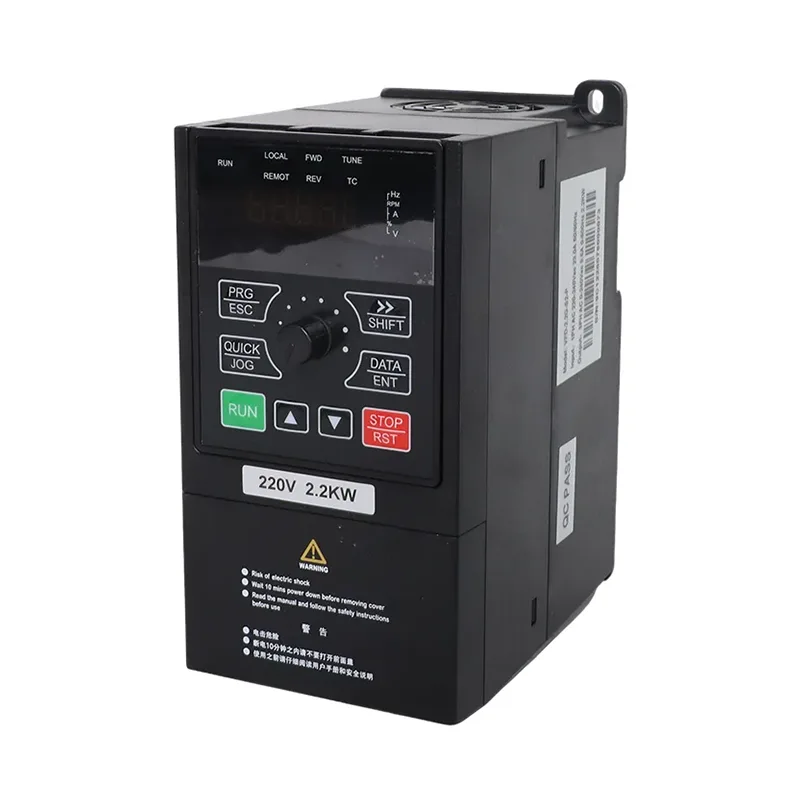

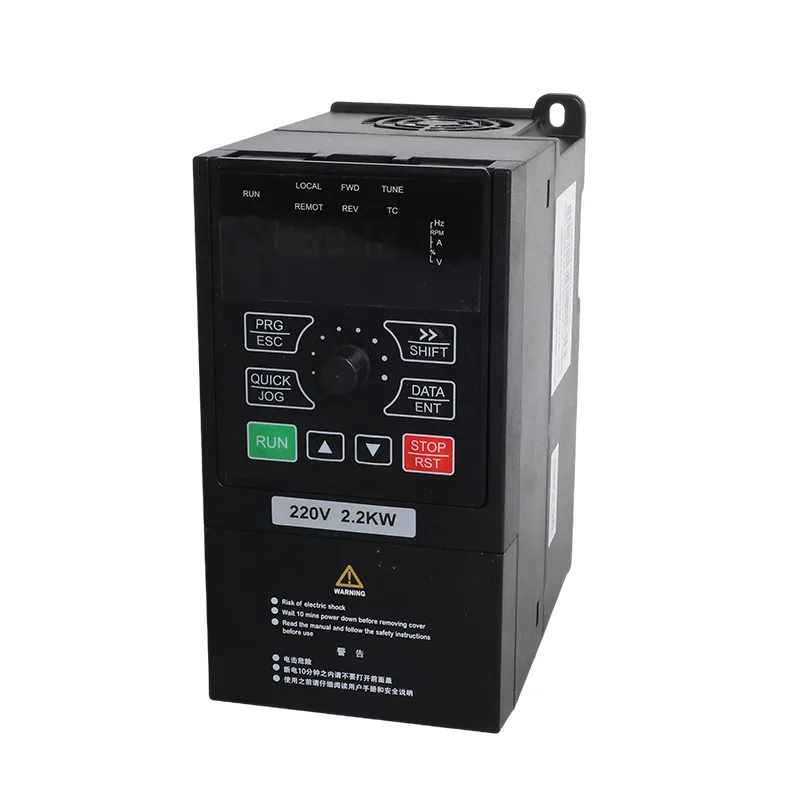

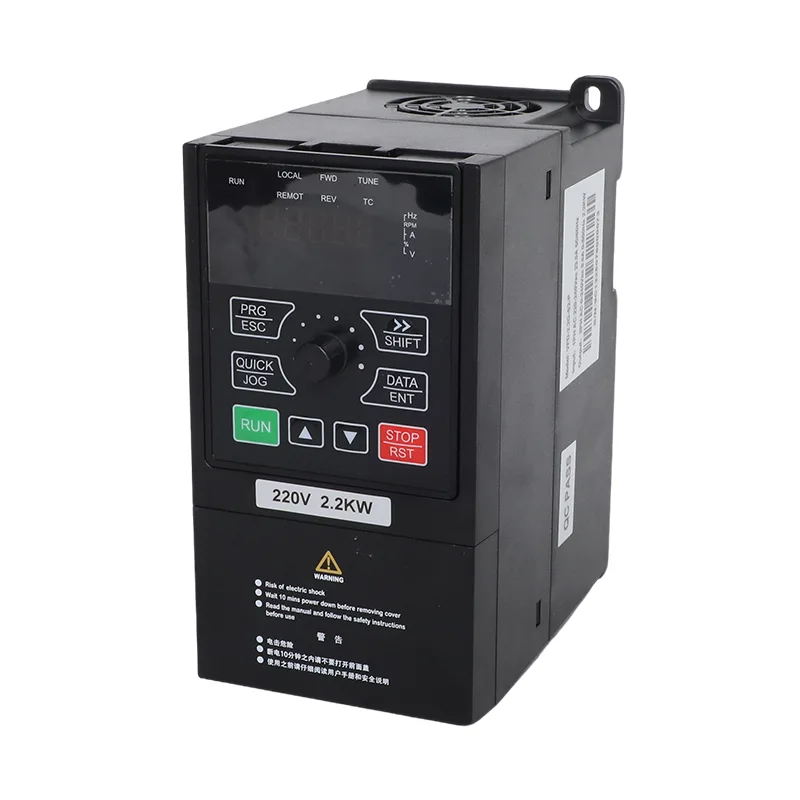

0,75–2,2 kW 3-faasiline 380 V päikesepump ja üldotstarbeline inverter VFD

Csivei tehase 0,75–2,2 kW 3-faasilisel 380 V päikesepumbal ja üldotstarbelisel inverteril VFD on kõrgepinge alalisvoolu sisendvahemik. Maksimaalne alalisvoolu sisend on 900 VDC, soovitatava avatud ahela pingevahemikuga 550–750 VDC ja MPPT vahemikuga 450–600 VDC. Reguleeritav käivituspinge vahemik on 300–900 VDC. Need väärtused annavad aluse soovitatud massiivi tabelis näidatud paneelistringi valimiseks.

Seeria hõlmab kolme mootorivõimsust: 0,75 kW, 1,5 kW ja 2,2 kW. Nende nimiväljundvoolud on vastavalt 2,1 A, 3,8 A ja 5,1 A. Iga mudel on mõeldud kolmefaasilise 380 V vahelduvvoolu toiteks ja võib töötada ka õigesti konfigureeritud fotogalvaanilise massiiviga päikesepumba režiimis. Töörežiimi valik määrab, kas ajamit kasutatakse päikeseenergia pumpamiseks või üldotstarbelise inverterina.

Loetletud moodulivalikute puhul kasutab soovitatav massiiv ühte 18 moodulist koosnevat jada, mille nimivõimsus on 250 W (37±1 V) või ühte 15 moodulist koosnevat jada, mille nimivõimsus on 300 W (45±1 V). Kõrgem PV stringi pinge võib tähendada madalamat alalisvoolu antud võimsustaseme jaoks, mis võib aidata hallata kaabli voolu ja pingelangust pikematel jooksudel. Lõplik stringi kujundus peab kasutama tegelikke mooduli elektriandmeid ja hoidma massiivi maksimaalse avatud vooluahela pinge ajami piirides.

Kolm mudelit jagavad kompaktset šassii mõõtmetega 171 × 86 × 138 mm ja kaaluga umbes 1 kg. Paigaldusala 67,3 × 157,5 mm aitab sobitada inverteri väiksematesse juhtkappidesse või seadmekarpidesse. See kompaktne vorm on kasulik, kui väike pump või masin vajab muutuva kiirusega juhtimist, kuid paigaldusruum on piiratud.

Kaks töörežiimi ühel draivil

Päikesepumba režiim

Kui P8-00 on seatud väärtusele 1, töötab ajam päikesepumba režiimis. MPPT jälgimine reguleerib tööd vastuseks saadaolevale fotogalvaanilisele võimsusele, samas kui nõrga valguse loogika ja pumbaga seotud kaitsefunktsioonid aitavad hallata muutuvaid päikesetingimusi. Süsteemi täpsustamisel tuleb kontrollida massiivi pinget, mootori nimiväärtust ja pumba nõudeid.

Üldotstarbeline inverteri režiim

Kui P8-00 on seatud väärtusele 0, saab sama riistvara kasutada ühilduvate kolmefaasiliste mootorite jaoks ilma päikesepaneelideta. SVC või V/F juhtimine toetab mootori kiiruse reguleerimist, samas kui sisseehitatud PID ja RS485 Modbus RTU on saadaval sobivate rõhu-, voolu- või protsessijuhtimisrakenduste jaoks. CSIVEI saab enne tarnimist soovitud töörežiimi konfigureerida; hilisem režiimimuutus tehakse asjakohaste parameetrite kaudu ja see peaks järgima toote kasutusjuhendit.

Tehnilised andmed

Tabel A. Mudeli hinnangud

Tabel B. Soovitatav päikesepatarei

Tabel C. Üldised spetsifikatsioonid (sama iMasteri tootevalikus)

Tüüpilised rakendused

See võimsusvahemik on mõeldud väiksematele kolmefaasilistele pumpadele ja mootoriga käitatavatele seadmetele, kus reguleeritav kiirus, päikeseenergia või mõlemad on kasulikud.

Pumbasüsteemide puhul võib reguleeritav kiirendus ja aeglustus aidata hallata voolu suurenemise ja languse kiirust. Kaldtee õiged seadistused sõltuvad pumbast, torustikust ja hüdraulilistest tingimustest; need tuleks valida kasutuselevõtu ajal, mitte eeldada ainult mootori võimsust.

Tehnilised esiletõstmised

900 VDC sisend ühe stringi massiivi jaoks

Soovitatavad massiivikonfiguratsioonid kasutavad ühes stringis 18 moodulit 250 W või 15 moodulit 300 W juures. Inverter toetab kuni 900 VDC, soovitatava Voc vahemikuga 550–750 VDC ja MPPT vahemikuga 450–600 VDC. Enne stringi kinnitamist kontrollige mooduli tegelikku avatud vooluahela pinget kohapealse temperatuuri tingimustes.

Päikesepump ja üldotstarbelised režiimid

Seadke P8-00 väärtuseks 1 päikesepumba režiimi jaoks või 0 üldotstarbelise režiimi jaoks. Sama platvorm ühendab MPPT-põhise päikeseenergia pumpamise SVC/V/F mootori juhtimise, sisseehitatud PID-i ja Modbus RTU-ga, võimaldades teenindada sobivaid pumpade või kergmasinate rakendusi.

Nõrga valguse ja pumba kaitsefunktsioonid

P8-10 kuni P8-14 konfigureerib nõrga valguse seiskamise ja taaskäivitamise käitumise. Alakoormuse kaitse ja veetaseme sisendid võivad samuti toetada pumba kaitset, kui need on õigesti ühendatud ja paigalduseks konfigureeritud.

Kompaktne raam integreeritud juhtimisega

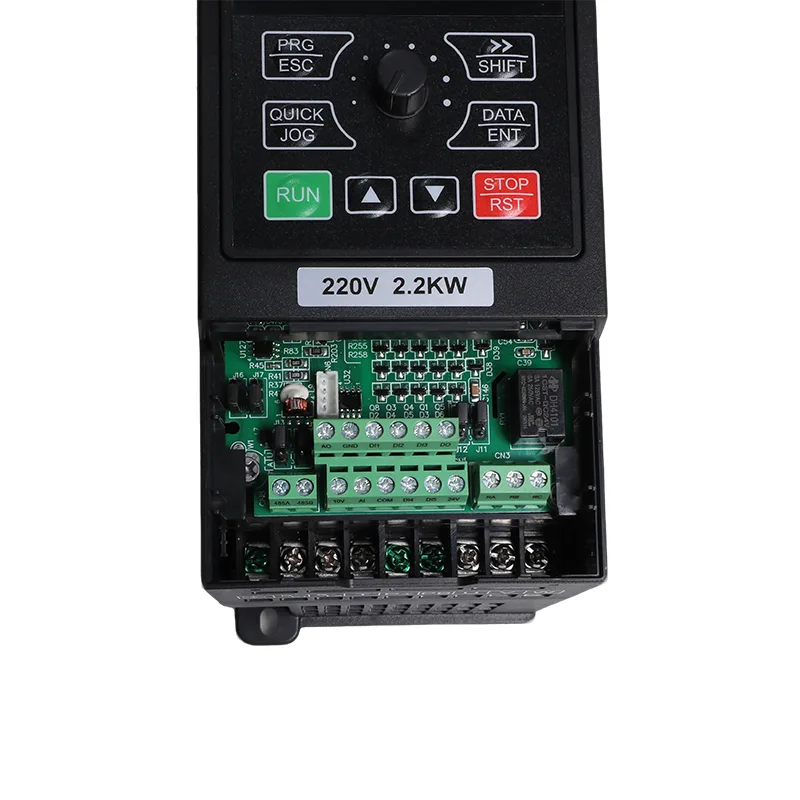

171 × 86 × 138 mm šassii kaal on ligikaudu 1 kg. Sisseehitatud PID, viis digitaalsisendit, analoog I/O ja RS485 Modbus RTU pakuvad kohalikke juhtimis- ja integreerimisvõimalusi, ilma et oleks vaja toetatud suletud ahela rakenduste jaoks eraldi PID-kontrollerit.
