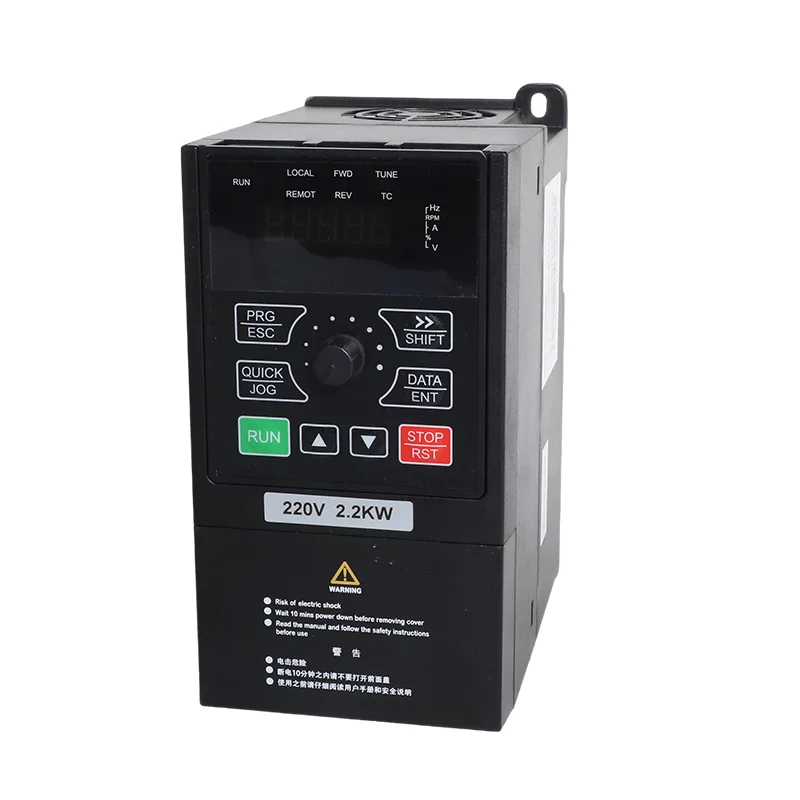

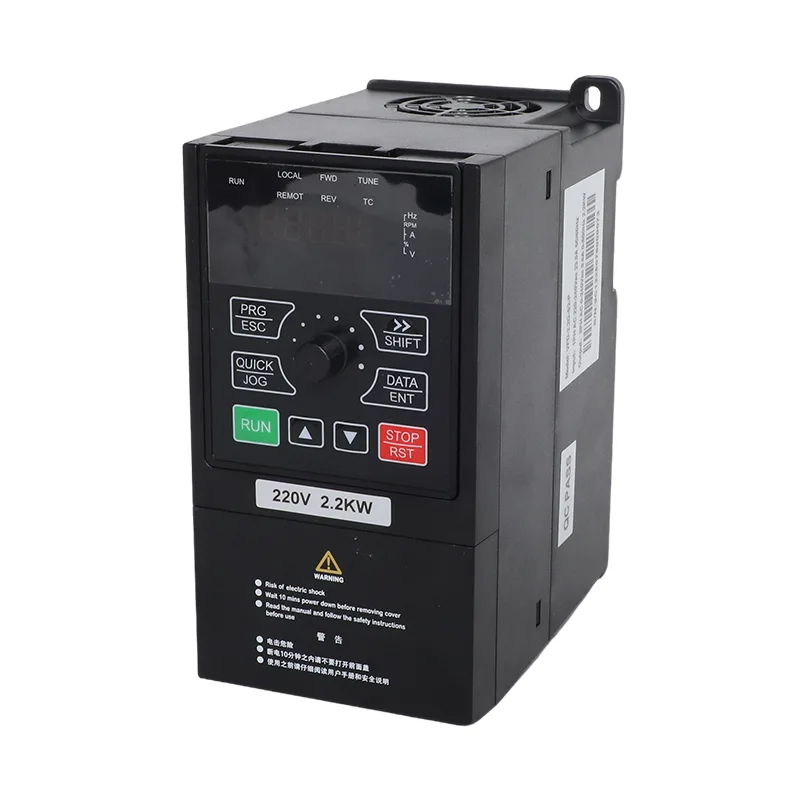

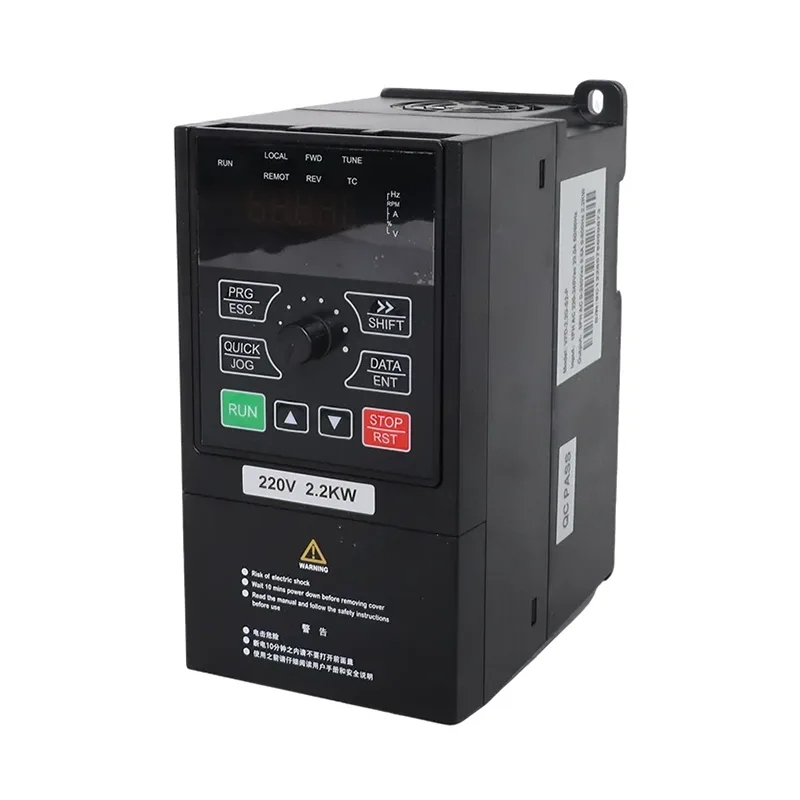

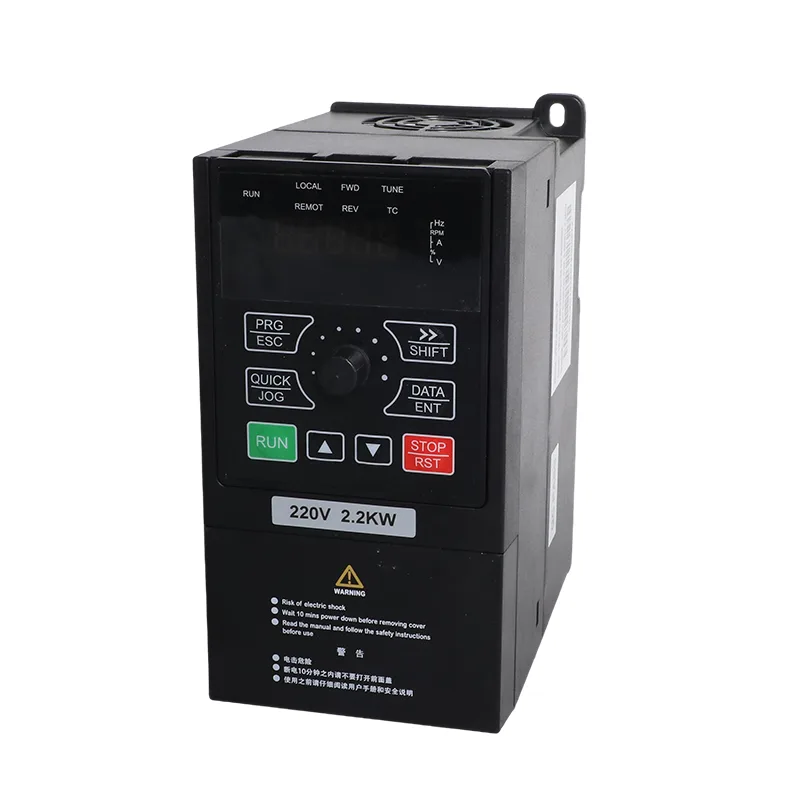

220–240 V ühefaasilise toiteallikaga kompaktsete pumpamissüsteemide ja kergete masinate jaoks pakub Hiinas asuv tootja ja tarnija CSIVEI 0,75–2,2 kW ühefaasilist 230 V päikesepumpa ja üldotstarbelist inverterit VFD. VFD-PC10 valikus on 0,75 kW, 1,5 kW ja 2,2 kW mudelid, mille nimiväljundvoolud on vastavalt 4 A, 7 A ja 9,6 A. Ostupäringute korral jagage mootori andmesilt ja kavandatud töörežiimi, et küsida sobiva mudeli kohta pakkumist. Loetletud sisendvoolud on vastavalt 8,2 A, 14 A ja 23 A, seega tuleb toiteahel, kaabel ja kaitseseade valida vastava mudeli jaoks.
Otsese päikeseenergia pumpamise korral toidab PV-massiivi inverterit ja inverter juhib pumpa; nende vahel pole akupanka vaja. Kui vett on vaja pärast saadaolevat päikeseenergia tundi, mahutab pumbatav vesi hilisemaks kasutamiseks akumulatsioonipaaki. Kui võrgu varundamine on installi osa, konfigureerige allika valiku parameetrid ja juhtmestik kavandatud tööjärjestuse jaoks.
0,75–2,2 kW 1-faasilise 230 V päikesepumba ja üldotstarbelise inverteri VFD PV konfiguratsioon põhineb iga loetletud mudeli jaoks ühel stringil. Alalisvoolusisend on hinnatud kuni 450 VDC, soovitatava avatud ahela pingevahemikuga 360–430 VDC ja MPPT vahemikuga 250–350 VDC. Tabelis B on loetletud 11 moodulit, mille nimivõimsus on 250 W (37±1 V) või 9 moodulit nimivõimsusega 300 W (45±1 V). Need on tooteandmetes näidatud soovitatavad korraldused; enne stringi lõpetamist kinnitage tegelik mooduli avatud vooluahela pinge, sealhulgas selle tõus madalaimal eeldataval saiditemperatuuril. Massiiv peab jääma alla muunduri maksimaalse 450 V alalisvoolu.
Nimiväljundpingeks on määratud 3 PH või 1 PH 220 V AC. Ühilduva ühefaasilise mootori puhul määrab komplekti kuuluv seadistusteave U ja V väljundi, mille P8-27 väärtuseks on seatud 1. Kolmefaasiline 220 V mootor kasutab U, V ja W, kui P8-27 on 0. Enne süsteemi pingestamist kontrollige mootori juhtmestikku ja parameetrite seadistust vastavalt mootori andmesildile ja toote kasutusjuhendile.
0,75–2,2 kW 1-faasilise 230 V päikesepumba ja üldotstarbelise inverteri VFD jaoks valib parameeter P8-00 rakendusrežiimi: 1 päikesepumba režiimi jaoks ja 0 üldotstarbelise režiimi jaoks. P8-15 määratleb eraldi allika töö päikese konfiguratsioonis: automaatne, ainult päikeseenergia või ainult vooluvõrk. Nende sätete erisena hoidmine aitab draivi sobitada ettenähtud juhtmestiku ja juhtimisjärjestusega.
| Üksus | VFD-PC10-0,75G-S2 | VFD-PC10-1,5G-S2 | VFD-PC10-2.2G-S2 |
| Kohaldatav mootor | 0,75 kW / 1 hj | 1,5 kW / 2 hj | 2,2 kW / 3 hj |
| Nimivõimsus | 1,5 kVA | 3 kVA | 4 kVA |
| Sisendvool | 8,2 A | 14 A | 23 A |
| Väljundvool | 4 A | 7 A | 9,6 A |
| Vahelduvvoolu sisendpinge | AC 1 PH 220 V (-15%) kuni 240 V (+10%) | ||
| Max DC sisendpinge | 450 VDC | ||
| Soovitatav Voc vahemik | 360 kuni 430 VDC | ||
| Soovitatav MPPT vahemik | 250 kuni 350 VDC | ||
| Käivituspinge vahemik | 160 kuni 450 VDC, parameetrid reguleeritavad | ||
| Nimiväljundpinge | 3 PH või 1 PH 220 V AC | ||
| Müra tase | 50 dBA max. |
| Mudel | 37±1 V moodulid, 250 W±5 Wp | 45±1 V moodulid, 300 W±5 Wp | ||
| Moodulid stringi kohta | Stringid | Moodulid stringi kohta | Stringid | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1,5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Üksus | Spetsifikatsioon |
| Nimisagedus | 50/60 Hz |
| Sisendsagedusvahemik | ±5% (47,5 kuni 63 Hz) |
| Väljundpinge | 0 sisendpingele |
| Väljundsagedus | 0,1 kuni 500 Hz |
| Maksimaalne sagedus | 0 kuni 500 Hz (SVC ja V/F juhtimine) |
| Kandja sagedus | 0,8 kHz kuni 8 kHz, reguleeritakse automaatselt laadimiseks (toetatud kuni 16 kHz) |
| Sageduslahutusvõime | Digitaalne seadistus 0,01 Hz; analoogseadistus 0,025% maksimaalsest sagedusest |
| Juhtimisrežiim | Sensorita vektorjuhtimine (SVC); V/F juhtimine |
| Käivitusmoment | 0,5 Hz / 150% (SVC) |
| Kiirusvahemik | 1:100 (SVC) |
| Kiiruse stabiilsuse täpsus | ±0,5% (SVC) |
| Ülekoormusvõime | 150% nimivool 60 s; 170% 12 sekundiks; 190% 1,5 s |
| Pöördemomendi suurendamine | automaatne pöördemomendi suurendamine; käsitsi suurendamine 0,1% kuni 30,0% |
| V/F kõver | Lineaarne, mitmepunktiline ja ruutkõver (võimsus 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F eraldamine | Täielik eraldamine, pooleraldus |
| Kiirendus / aeglustus | Lineaarne või S-kõver, 0,0 kuni 6500,0 s |
| DC pidurdamine | Käivitussagedus 0,00 Hz kuni maksimumsageduseni; aeg 0,0 kuni 36,0 s; praegune 0,0% kuni 100,0% |
| JOG juhtimine | JOG-sagedus 0,00 Hz kuni maksimaalse sageduseni (vaikimisi 5 Hz); kiirendus/aeglustus 0,0 kuni 6500,0 s |
| Sisseehitatud PID | Jah, rõhu, voolu või temperatuuri suletud ahela jaoks ilma välise kontrollerita |
| AVR | Väljundpinge püsib stabiilne, kui võrgu pinge kõigub |

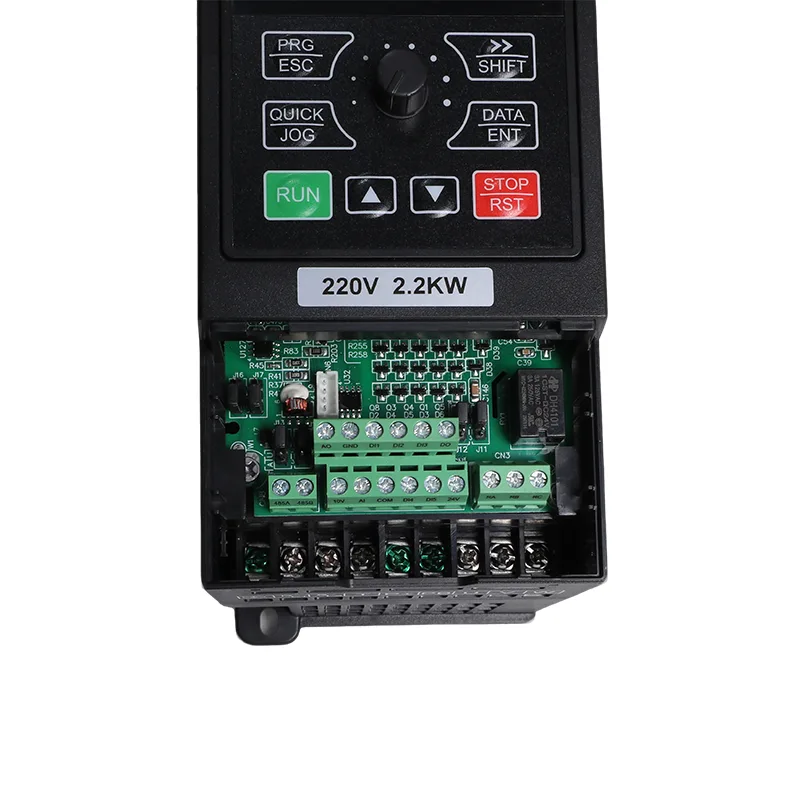

| Sisendklemmid | 5 digitaalset sisendit, DI5 toetab kiiret impulssi kuni 50 kHz; 1 analoogsisend 0-10 V või 0-20 mA; 1 klahvistiku potentsiomeetri sisend |
| Väljundklemmid | 1 kiire impulsi väljund kuni 50 kHz; 1 relee väljund; 1 analoogväljund 0-20 mA või 0-10 V |
| Suhtlemine | RS485, Modbus RTU |
| Kaitse | Mootori lühise tuvastamine sisselülitamisel, väljundfaasi kadu, ülevool, ülepinge, alapinge, ületemperatuur, ülekoormus, alakoormus, nõrk valgus |
| Töötemperatuur | -10 °C kuni 50 °C; väheneb 1% 1 °C kohta üle 40 °C |
| Säilitustemperatuur | -20°C kuni 60°C |
| Niiskus | RH alla 95%, kondenseerumine puudub |
| Kõrgus merepinnast | Alla 1000 m; vähendage 1% 100 m kohta 1000 kuni 3000 m |
| Vibratsioon | Alla 5,9 m/s² (0,6 g) |
| Korpus | IP20, seinakinnitus või kapp, vertikaalne paigaldus |
| Jaotussüsteem | TN, TT |
| EMC / ohutus | IEC 61800-3 (C3); IEC 61800-5-1 |
See sari on mõeldud väikesemahulistele pumpamistele ja kergetele masinatele, mille toiteallikaks on ühefaasiline 230 V. Päikeseenergia kasutamine võib toetada päevast veepumpamist, samas kui üldotstarbeline režiim tagab ühilduvate mootoriga seadmete kiiruse reguleerimise.
Inverter toetab kas ühefaasilist või kolmefaasilist 220 V vahelduvvoolu mootori väljundit, kui mootoriühendus ja P8-27 on õiged. See paindlikkus võib olla kasulik olemasoleva pumba või masina ajami määramisel, kuid mootori voolu- ja koormusnõuded peavad jääma valitud mudeli nimiväärtuste piiresse.
CSIVEI 0,75–2,2 kW 1 faasi 230 V päikesepumba ja üldotstarbelise inverteri VFD saab tellida päikeseenergia pumpamiseks või tavapäraseks kiiruse reguleerimiseks. Pakkumise taotlemisel jagage mootori andmesilt, kavandatud juhtimisrežiimi ja PV-mooduli tehnilisi andmeid, et mudelit ja esialgset konfiguratsiooni saaks rakendusega sobitada.
P8-15 valib päikesepumba režiimis automaatse töö (0), ainult päikeseenergia (1) või ainult võrgu (2). Automaatrežiimis määrab P8-16 vooluvõrgust töötamise intervalli (vaikimisi 60 minutit) ja P8-17 viivituse enne päikeseenergia uuesti proovimist (vaikimisi 4 sekundit).
Soovitatav massiiv on üks jada 11 × 250 W moodulitest või 9 × 300 W moodulitest. Hoidke avatud vooluahela pinge soovitatavas vahemikus 360–430 V alalisvoolu ja alla maksimaalse 450 V alalisvoolu; MPPT vahemik on 250–350 VDC.
Alakoormuse tuvastamine on vaikimisi lubatud 25% tasemel ja 60-sekundiline kinnitusperiood. Ujuklülitid saab ühendada DI2 ja DI3 külge ning viga E43 näitab tasemeanduri tõrget, kui seda jälgimisseadet kasutatakse.
P8-00 valib päikesepumba režiimi (1) või üldotstarbelise režiimi (0). Üldotstarbeline töö tagab SVC/V/F juhtimise, sisseehitatud PID ja Modbus RTU RS485 kaudu, võimaldades samal ajamiplatvormil teenindada ühilduvaid pumpasid, ventilaatoreid ja muid väikeseid masinaid.
Jah. Ühendage pump vooluvõrku U ja V, seejärel määrake P8-27 ühefaasilise pumbarežiimi jaoks 1-le. Kolmefaasilised 220 V pumbad ühendatakse U, V ja W külge, P8-27 on jäetud 0-le.
Kas 11 moodulit 250 W (37 V avatud vooluahela tüüp) ühes stringis või 9 300 W moodulit (45 V tüüp) ühes stringis. Mõlemad panevad massiivi pinge soovitatavasse 360–430 VDC aknasse. Jääge alla 450 VDC avatud vooluringi, mis on ajami maksimum.
Ajam käivitub, kui alalispinge ületab P8-07 läve, ja peatub, kui väljundsagedus jääb P8-10 (vaikimisi 20 Hz) nõrga valguse taseme alla kauemaks kui P8-11 (vaikimisi 600 s). Pumba töötamine alla kiiruse, kus see vee liigutab, soojendab mootorit ja kulutab laagreid, mistõttu ajam peatub roomamise asemel.
Ei. Paneelid toidavad ajamit ja ajam toidab pumpa. Paak on hoiuruum ja paak maksab murdosa akupangast ja ei vaja väljavahetamist.
Jah. iMaster on loodud mõlema töö jaoks ja nende vahel valib parameeter P8-00. Üldotstarbelises režiimis käitub see standardmuundurina, millel on SVC või V/F juhtimine, sisseehitatud PID, Modbus RTU üle RS485 ja täielik kaitsekomplekt. Tellimisel öelge meile, millises režiimis seade peab töötama ja me konfigureerime selle enne saatmist. Päikesepumba režiimis juba olev seade lülitatakse üldotstarbeliseks, seades P8-00 väärtusele 0, nii et ühe töö jaoks ostetud varusid saab siiski teise jaoks müüa.
Saada meile mudel ja projekt. Tsiteerime näidise ja mahuhinna koos, et saaksite enne kohustuse võtmist võrrelda maandumiskulusid, ja hindamisüksusele saab rakendada OEM-i kaubamärki, et näha, milline teie silt välja näeb.
