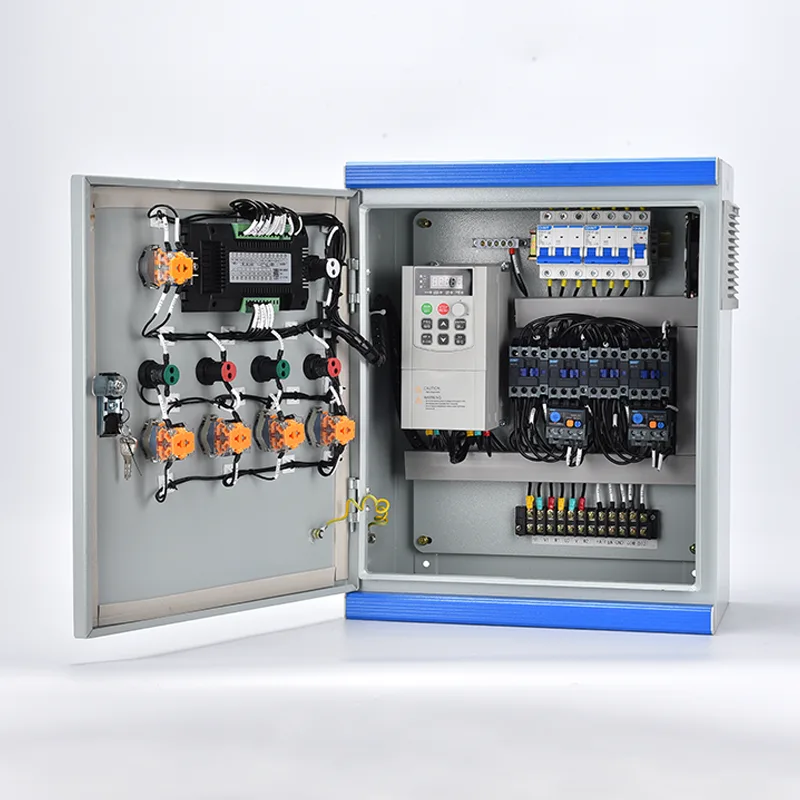

HVAC juhtpaneel

Iga HVAC-i juhtpaneel on konstrueeritud vastavalt selle mehaanilise süsteemi spetsiifilistele nõuetele, mida see reguleerib – olgu see siis üks pakitud õhukäitlusseade, mitme pumba ja jahutustorniga jahuti või kogu hoonet hõlmav VAV-tsooni juhtimissüsteem. Paneeli korpus mahutab kogu elektriinfrastruktuuri: sissetuleva voolu isolatsioon, vooluringi kaitse, mootorikäivitajad (otse-on-line, täht-kolmnurk, pehmekäivitajad või muutuva sagedusega ajamid), juhtreleed, turvablokeeringud ja spetsiaalne kontroller – tavaliselt PLC või DDC – koos väljaanduri klemmidega temperatuuri, niiskuse, rõhu, vooluhulga ja õhukvaliteedi sisendite jaoks. Ukse külge kinnitatud HMI puuteekraan või klahvistiku ekraan annab operaatoritele süsteemi reaalajas nähtavuse ja parameetrite juhtimise. Ühenduvus BACneti, Modbusi või Etherneti/IP kaudu võimaldab sujuvat integreerimist hoonehaldussüsteemidega (BMS). Kaitsekategooria IP42 kuni IP65 sobivad siseruumides kasutatavatele mehaanilistele ruumidele, katusel asuvatele taimeplatvormidele ja avatud välistingimustes olevatele kohtadele. Põhjalikud kaitseskeemid hõlmavad lühist, ülekoormust, faasikadu, ala-/liigpinget ja maandusleket igas vooluringis koos kohustuslike turvablokeeringutega, mis on ühendatud tulekahjualarmi väljalülitamiseks, külmumiskaitseks ja õhuvoolukindlaks. Säilitatakse täielik vastavus standarditele IEC 61439-1/2, IEC 60364 ja piirkondlikele elektriohutusstandarditele.

Ideaalsed rakendused

Alates ühest õhukäitlejast kuni ülikoolilinnaku keskse tehaseni pakuvad HVAC juhtpaneelid tsentraliseeritud elektrilist intelligentsust, mis hoiab mehaanilised süsteemid ohutult, tõhusalt ja kooskõlas laiema hooneautomaatika võrguga.

Ärihooned ja mitmeotstarbelised arendused

Suured kontoritornid, kaubanduskeskused ja segakasutusega kompleksid kasutavad mitut õhukäitlusseadet, jahutit, jahutustorni ja ventilatsiooniala. HVAC juhtpaneelid tsentraliseerivad iga mehaanilise paketi juhtimist ja kaitset – AHU paneel, mis haldab toite- ja tagasivooluventilaatoreid, jahutuspooli, ökonomaiseri siibrid ja filtri olekut, või jahuti paneel, mis järjestab mitut kompressorit, primaarset ja sekundaarset pumpa ning jahutustorni ventilaatoreid. Integreerimine hoone BMS-iga BACneti/IP või Modbusi kaudu võimaldab rajatiste haldajatel jälgida ja reguleerida kõiki süsteeme kesksest tööjaamast.

Tööstus- ja tootmisrajatised

Tehased, töötlemistehased ja laod vajavad sageli spetsiaalset ventilatsiooni ja protsessijahutust eraldi mugavast kliimaseadmest. Nendes keskkondades olevad juhtpaneelid haldavad suure võimsusega väljatõmbeventilaatoreid, lisaõhuseadmeid, tolmukogumissüsteeme ja protsessijahuteid. PLC-põhine juhtimine koos tööstuslike sideprotokollidega toetab keerulist blokeerimisloogikat – näiteks ventilatsiooni kooskõlastamist tootmisliini tööga või protsessi ahju väljatõmbesüsteemiga. Täiustatud tolmu- ja niiskuskaitsega vastupidavad korpused tulevad toime keeruliste keskkonnatingimustega.

Andmekeskused ja missioonikriitilised rajatised

Andmekeskuse jahutus on 24/7 kriitiline funktsioon. Arvutiruumi õhukäitlejaid (CRAH), arvutiruumi õhukonditsioneere (CRAC), jahutusveepumpasid ja kondensaatoriventilaatoreid haldavad HVAC-juhtpaneelid on loodud koondama ja töökindlalt. Kahe võimsusega sisend, automaatse ülekandelüliti integreerimine ja tõrkekindlad häireväljundid tagavad, et jahutus jätkub ka teenuste häirete tõttu. Kõrge täpsusega temperatuuri ja niiskuse juhtimine koos Modbus/BACneti ühendusega andmekeskuse infrastruktuuri halduse (DCIM) platvormiga tagab reaalajas keskkonnaseire.

Haiglad ja tervishoiuasutused

Operatsioonisaalid, isolatsiooniruumid, puhasruumid ja üldpalatid nõuavad konkreetset õhukvaliteedi, temperatuuri, niiskuse ja rõhu suhteid. Tervishoiuseadete HVAC-juhtpaneelid haldavad neid täpseid keskkondi. Kriitilised häirefunktsioonid – kõrge/madal temperatuur, niiskuse kõrvalekalded, õhuvoolu kadu ja filtri olek – on ühendatud hoone õe kutse või keskse seiresüsteemiga. Paneelid on mõeldud hooldamise hõlbustamiseks ja sisaldavad isolatsioonivõimalusi, mis võimaldavad teenindada ilma süsteemi väljalülitamiseta.

Hotellid, kuurordid ja külalislahkus

Külaliste mugavus on esmatähtis. HVAC-i juhtpaneelid haldavad keskjahutusseadmeid, katlasüsteeme, avalikke ruume teenindavaid õhukäitlejaid ja ventilaatorispiraalseadmete tsoonikontrollereid külaliste korrustel. Eelprogrammeeritud hõivatusepõhised graafikud vähendavad energiatarbimist vähese täituvusega perioodidel, tagades samal ajal tubade mugavuse seadistuspunktide saavutamise sisseregistreerimise ajaks.

Hariduslinnakud ja institutsioonilised hooned

Ülikoolihooned, koolid ja valitsusasutused, mis asuvad mitmes struktuuris, saavad kasu standardsetest HVAC-juhtpaneeliplatvormidest. Iga hoone mehaanilist ruumi teenindavad spetsiaalsed AHU-de, pumpade ja terminaliseadmete paneelid, mis on kõik ühendatud ülikoolilinnaku BMS-iga. See lähenemine lihtsustab hoolduskoolitust ja varuosade haldamist.

Tehniline sügavsukeldumine

HVAC-juhtpaneelid on konstrueeritud terviklike toitejaotus-, mootorijuhtimis- ja automaatikasõlmedena – igaüks on kohandatud disainiga, et see vastaks mehaaniliste seadmete ajakavale ja tööjärjestustele.

Toitejaotus ja vooluahela kaitse

Sissetulev sektsioon võtab vastu kolmefaasilist toidet (tavaliselt 400 V/480 V, 50/60 Hz) lukustatava pealahutuslüliti või kaitselüliti kaudu, mille lühisetaluvus on arvutatud saidi olemasoleva rikkevoolu järgi. Jaotus allavoolu korraldatakse seadmete funktsioonide järgi: eraldi harud ventilaatorite, pumpade, kompressorite ja juhtimisahelate jaoks. Mootori vooluahela kaitset pakuvad termomagnetilised kaitselülitid või kaitstud lahklülitid, mis on sobitatud mootori täiskoormuse vooluga ja ülekoormusreleed (elektroonilised või termilised), mis tagavad IEC klassi 10/20/30 väljalülituskõverad. Juhtvõimsus – tavaliselt 24VAC, 24VDC või 230VAC – saadakse spetsiaalselt juhttrafolt, millel on sõltumatult sulatatud sekundaarahelad, mis eraldavad juhtelektroonika toitepoolsetest siirdevooludest.

Mootori juhtimine ja käivitamise meetodid

Sõltuvalt mootori suurusest, käivitusmomendi nõuetest ja mehaanilise süsteemi sisselülitusvoolu taluvusest sisaldab paneel sobivat käivitusmeetodit:

●  Direct-on-line (DOL) : väiksemate ventilaatorite ja pumpade jaoks kuni ligikaudu 7,5 kW

●  Star-delta : keskmise võimsusega mootoritele, kus on vaja vähendatud käivitusvoolu

●  Pehmekäiviti: pumpadele ja ventilaatoritele, kus sujuv ülestõusmine välistab veehaamri või rihma libisemise

●  Muutuva sagedusega ajam (VFD) : rakenduste jaoks, mis nõuavad kiiruse moduleerimist vastavalt nõudlusele – näiteks õhukanalisatsiooni ventilaatorid, mida juhib kanali staatiline rõhk, või sekundaarsed jahutusveepumbad, mis reageerivad rõhkude erinevusele kogu kontuuris

VFD-d on ette nähtud sisseehitatud harmoonilise leevendusega (alalisvoolu lingi drosselid) ja väljundi dV/dt filtritega, kui kaabli pikkused ületavad tootja piiranguid. Kõik ajamid on konfigureeritud jadasideks paneeli kontrolleriga kiiruse viite ja oleku tagasiside jaoks.

Kontrolleri platvorm: PLC vs DDC

Juhtimisarhitektuur valitakse rakenduse keerukuse ja integratsiooninõuete alusel:

● DDC-kontrollerid on tüüpilised kaubanduslikele HVAC-rakendustele, mis integreeritakse BMS-i natiivse BACnet MS/TP või BACnet/IP kaudu. Eelprogrammeeritud rakendusteegid hõlmavad standardseid AHU, jahuti ja boileri järjestusi.

●  PLC-põhine juhtimine on ette nähtud tööstuslikele keskkondadele, keerukale mitme kompressori järjestusele või siis, kui süsteem peab liidestuma mitte-HVAC-seadmetega, nagu protsessimasinad. PLC platvormid toetavad redelloogikat, funktsiooniplokki või struktureeritud teksti programmeerimist Profineti, Etherneti/IP või Modbus TCP sidega.

●  Mõlemad platvormid teostavad määratletud toimingute jada: ajagraafikud, temperatuuri/rõhu PID-ahelad, käivitamise/lõpetamise järjestus, häirete genereerimine ja käitusaja logimine.

Anduri liides ja välja juhtmestik

Spetsiaalsed klemmiplokid mahutavad välijuhtmeid temperatuurianduritest (NTC termistorid, RTD, 4–20 mA), rõhuandureid ja lüliteid, niiskusandureid, kanalitesse paigaldatud õhuvoolu kontrollivaid lüliteid, diferentsiaalrõhu lüliteid filtri oleku jaoks ja klapi/ajami tagasisidesignaale. Kõik analoogsisendid on filtreeritud ja kaitstud indutseeritud üleminekute eest. Digitaalsisendid isoleeritakse eraldi optronide või vahereleede kaudu. Anduri rike tuvastatakse ja hoiatatakse konfigureeritavate varustrateegiate abil – näiteks vaikimisi seadistatakse fikseeritud kiirusega ventilaator kanali rõhuanduri kadumise korral.

HMI ja operaatoriliides

Ukse külge kinnitatud värviline HMI puuteekraan (tavaliselt 7-tolline või suurem) või diskreetsed LED-indikaatorid ja nupud pakuvad kohalikku operaatoriliidest. HMI kuvab reaalajas süsteemi olekugraafikat – temperatuuri, niiskust, rõhku, seadmete tööaega, energiatarbimise trende – koos kasutaja seadistatavate armatuurlaudadega. Parameetrite reguleerimine on parooliga kaitstud mitme juurdepääsutasemega (operaator, juhendaja, insener). Häireteade sisaldab ajatempliga sündmuste logimist koos kinnituse jälgimisega. BMS-iga integreeritud paneelide puhul võib HMI toimida pigem kohaliku alistamise ja kasutuselevõtu tööriistana, mitte peamise igapäevase liidesena.

Turvablokeeringud ja kaitseloogika

Kriitilised ohutusfunktsioonid on realiseeritud kontrollerist sõltumatus juhtmega loogikas, tagades tõrkekindla töö isegi protsessori rikke korral:

●  Tulekahjusignalisatsiooni liides: tuletõrjepaneeli pingevaba kontaktisisend sunnib AHU välja lülitama ja siibri sulgema

●  Külmumiskaitse: madala temperatuuriga termostaat veespiraalidel lülitab seadme välja ja avab klapi, et vältida mähise lõhkemist.

●  Õhuvoolu tõestamine: õhuvoolu rõhuerinevuslüliti takistab elektri- või gaasiküttekeha sisselülitamist ilma kontrollitud õhuvooluta

●  Kõrgsurve ja madalrõhu külmutusagensi lülitid kaitsevad kompressoreid

●  Seismilised ja vibratsioonilülitid, kui kohalik kood seda nõuab

Kõik turvablokeeringud on ühendatud peamise juhtrelee või turva-PLC väljalülitusahelasse, tagades kohese ja tingimusteta väljalülitamise.

Korpus ja keskkonnaehitus

Paneelümbris on valmistatud 1,5 mm kuni 2,0 mm elektrotsingitud või roostevabast teraslehest, mis on kaetud pulbervärviga. Levinud hinnangud hõlmavad järgmist:

● IP42/IP43 siseruumides, kus on puhas, kontrollitud temperatuuriga keskkond

● IP54/IP55 seadmeruumidele, katusel asuvatele taimekambritele või pooleldi avatud kohtadele

●  IP65 välispaigaldiste jaoks, mis puutuvad kokku vihma, tolmu ja otsese päikese käes

Aktiivne soojusjuhtimine – filtreeritud sundõhuventilatsioon koos termostaatilise ventilaatori juhtimisega – on kaasas VFD-tihedatele paneelidele või kõrge keskkonnaga paigalduskeskkondadele. Väliskappide jaoks on ette nähtud päikesevarjutus, kondensatsioonivastane küttekeha ja korrosioonikindel roostevabast terasest riistvara.

Side ja BMS-i integreerimine

Sideväravad tõlgivad kontrolleri protokolli rajatise BMS-i selgrooks. Saadaval on algne BACnet (MS/TP või IP), Modbus RTU/TCP ja valikulised LonWorksi või Etherneti/IP adapterid. Kõik jälgitavad punktid – temperatuurid, rõhud, voolukiirused, seadmete olek, töötunnid, energiaandmed ja häireseisundid – tehakse BMS-ile nähtavaks. Seadeväärtuse kaugreguleerimine ja ajakava haldamine võimaldavad tsentraliseeritud energia optimeerimist kogu hoonete portfellis.

Energiatõhususe omadused

Valikuline integreeritud võimsusmõõtur mõõdab paneeli tasemel või individuaalse koormuse tarbimist. Kontroller saab teostada energia optimeerimise jadasid, nagu ökonomaiserivaba jahutus, nõudluse järgi juhitav ventilatsioon (CO₂-põhine), optimaalne käivitamine/seiskamine ja jahutusvee temperatuuri lähtestamine vastavalt välistingimustele – vähendades iga-aastast HVAC-energiatarbimist 15–25% võrreldes fikseeritud parameetriga juhtimisega.

4. Korduma kippuvad küsimused

K1: Kas HVAC-juhtpaneel on standardtoode või on iga projekti jaoks kohandatud?

Iga paneel on eritellimusel projekteeritud, et see vastaks projekti mehaaniliste seadmete ajakavale, tööjärjestusele ja elektrilisele koormusnimekirjale. Meie rakendusinsenerid töötavad teie P&ID, seadmete andmelehtede ja juhtimisspetsifikatsioonide alusel. Standardiseeritud sisemised arhitektuurid ja komponentide teegid tagavad ühtlase kvaliteedi, järgides samas kohaspetsiifilisi nõudeid.

Q2: Millist kontrolleri platvormi te kasutate – PLC või DDC?

Pakume mõlemat ja soovitame teie projekti põhjal sobivat platvormi. DDC-kontrollerid (BACnet-native) sobivad ärihoonete rakendustele koos BMS-i integratsiooniga. PLC-d on ette nähtud tööstusrajatiste, keerukate järjestuste või muude kui HVAC-seadmetega integreerimise jaoks. Saadaval on mitme müüja tugi – teeme koostööd juhtivate kaubamärkidega ja saame pakkuda ka avatud platvormi alternatiive.

Q3: Milliseid HVAC-seadmeid saab paneel juhtida?

Meie paneelid on konfigureeritud kõigi tavaliste HVAC-seadmete jaoks: õhukäitlusseadmed (konstantne maht ja VAV), pakendatud katuseseadmed, jahutusseadmed (õhkjahutusega ja vesijahutusega), katlasüsteemid, jahutustornid, pumpamissüsteemid (esmane, sekundaarne ja tertsiaarne), ventilaatori spiraalseadmed, soojustagastusega ventilaatorid ja väljatõmbe-/suitsu eemaldamise süsteemid. Mitme seadmega paneelid, mis haldavad tervet mehaanilist ruumi, on standardvarustuses.

K4: Kas paneel saab integreerida meie olemasoleva hoonehaldussüsteemiga?

Jah. Saadaval on sideprotokollid, sealhulgas BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP ja LonWorks. Kinnitame konkreetse protokolli, andmeedastuskiiruse ja punktide loendi projekteerimisfaasis, et tagada sujuv plug-and-play integreerimine teie BMS-iga.

K5: Millistele ohutusstandarditele ja sertifikaatidele paneelid vastavad?

Paneelid on projekteeritud ja testitud vastavalt standardile IEC 61439-1/2 madalpinge lülitus- ja juhtseadmete komplektide jaoks. Kõik komponendid kannavad CE-märgistust. Saadaval on täiendavad piirkondlikud sertifikaadid (UL, UKCA jne). Iga paneeliga on kaasas täielik tehase vastuvõtutesti (FAT) dokumentatsioon, sealhulgas vooluahela kontrollimine, isolatsioonitakistuse testimine, funktsionaalse järjestuse testimine ja turvablokeeringu valideerimine.

K6: Kuidas paneeli enne saatmist testitakse?

Iga paneel läbib põhjaliku tehase vastuvõtutesti, sealhulgas: punkt-punkti juhtmestiku kontrollimine, isolatsioonitakistuse testimine (toite- ja juhtahelad), kõigi mootorikäivitite ja ajamite täielik funktsionaalne testimine, kontrolleri sisend- ja väljundahelate kontroll, simuleeritud toimingute jada testimine heakskiidetud juhtnarratiivi alusel, HMI ja sideliidese testimine ning turvablokeeringu funktsiooni kontrollimine. Üksikasjalik FAT-aruanne on koos paneeliga.

Q7: Millist hooldust on vaja pärast paigaldamist?

Soovitatav iga-aastane hooldus hõlmab: toiteühenduste termopildistamist lahtiste otste tuvastamiseks, turvablokeeringute ja hädaseiskamiste funktsionaalsuse kontrollimist, andurite kalibreerimise kontrollimist, jahutusventilaatorite ja filtri seisukorra kontrollimist ning korpuse sisemiste üldpuhastust. Kõikidele komponentidele pääseb ligi esiuste kaudu; kriitilised varuosad, nagu kaitsmed ja kontaktorimähised, on toodud kaasasolevas hooldusjuhendis.

Q8: Kas saate toetada välitööde kasutuselevõttu?

Kaugkasutuselevõtu tugi videokõne kaudu on iga paneeliga kaasas. Olenevalt projekti asukohast ja ulatusest saab korraldada kohapealse kasutuselevõtu ja BMS-i integreerimise teenuseid.

Uus rahvusvaheline lennujaama terminal – HVAC juhtpaneeli juurutamine

Taust

Lähis-Ida suur rahvusvaheline lennujaam ehitas uue reisijateterminali, et rahuldada kasvavat läbilaskevõimenõudlust. Üle 700 000 ruutmeetri suurune terminal vajas terviklikku HVAC-infrastruktuuri, et säilitada reisijate mugavus väljumissaalides, saabumisväljakutes, jaemüügitsoonides, salongides ja pagasi käitlemise aladel äärmuslike välistemperatuuride korral, mis ulatuvad 50 °C-ni.

Väljakutse

Mehaaniline projekt nägi ette keskjahuti tehase, millel on 12 vesijahutusega tsentrifugaaljahutit, 48 õhukäitlusseadet vahemikus 15 kW kuni 160 kW, arvukalt jahutusveepumbakomplekte (esmane ja sekundaarne), jahutustornide ventilaatorid, energiatagastusventilaatorid ning spetsiaalne ventilatsioon suletud pagasi käitlemise ja tehase alade jaoks. Kõik seadmed jaotati mitmele mehaanilisele põrandale ja katusel asuvate tehase korpuste vahel.

Projekti elektritöövõtjal oli keeruline ehitusgraafik. Iga seadme jaoks individuaalsete juhtpaneelide valmistamine kohapeal nõuaks suurel hulgal elektrikuid kohapeal pikema aja jooksul, tooks kaasa kvaliteedierinevusi ja riskiks elektri- ja juhtimisseadmete alltöövõtjate koordineerimisvigade tekkeks. Lennujaama operaator volitas tsentraliseeritud energiahalduse ja prognoositava hoolduse jaoks ka täieliku BACneti integreerimise rajatise ettevõtte BMS-iga.

Miks tehases valmistatud HVAC-juhtpaneelid?

Projektimeeskond otsustas hankida kõik HVAC-juhtpaneelid tehases konstrueeritud eeltestitud koostudena. Eelised olid määravad:

●  Iga paneel loodi mehaaniliste seadmete ajakava ja juhtseadmete konsultandi tööjärjekorra alusel, tagades iga paneeli ja sellele määratud seadmete vahelise vastavuse üks-ühele.

●  Kogu sisemine toitejaotus, mootorikaitse, VFD-d, juhtjuhtmestik, PLC/DDC loogika ja HMI konfiguratsioon olid enne tarnimist tehases täielikult kokku pandud ja testitud – kohapeal kulus aega paneeli paigaldamiseks, sissetuleva toite ühendamiseks ja väljaanduri kaablite lõpetamiseks.

●  BACneti sidevärav oli eelkonfigureeritud ja BMS-i integraatorile esitati enne paneelide saabumist täielik punktide loend, mis välistas pika väliprotokolli silumise.

●  Ohutusblokeeringud – tulekahjusignalisatsiooni väljalülitamine, jahutusveespiraalide külmumiskaitse, elektrisoojendite õhuvoolu tagavad blokeeringud – ühendati tehases dokumenteeritud kontrolliga, mis vastab lennujaama ametiasutuste rangetele ohutusnõuetele.

●  Kõigi 48 õhutöötlusseadme ühtne paneelikujundus lihtsustas operaatorite koolitust ja varuosade varumist lennujaama hooldusmeeskonnale.

Kasutuselevõtt

Valmistati ja tarniti 86 HVAC juhtpaneeli, mis hõlmasid jahutusseadmeid, pumpasid, õhutöötlusseadmeid ja energiatagastussüsteeme. Paneelide suurused varieerusid kompaktsetest seinale kinnitatavatest korpustest väikeste ventilatsiooniseadmete jaoks kuni mitmeosaliste põrandakappideni 160 kW võimsusega AHU jaoks koos integreeritud VFD-dega. Kõik paneelid sisaldasid BACnet/IP sideväravaid ja ukse külge kinnitatud HMI puuteekraane kohaliku operaatori juurdepääsuks. Paneelid tarniti eelprogrammeeritult ja FAT-testitud ning iga paneeli dokumentatsioonipakett sisaldas sisseehitatud juhtmestiku skeeme, kontrolleri loogika väljatrükke ja FAT-sertifikaate.

Tulemused

● Kohapealne kasutuselevõtu aeg vähenes ligikaudu 50% võrreldes eelarveprognoosidega, mis põhinesid traditsioonilistel kohapeal valmistatud paneelidel, aidates terminalil avamistähtajast kinni pidada.

● Tehase FAT-programm tuvastas ja parandas eeltestimise käigus 12 järjestuse loogikakonflikti – probleemid, mis muidu oleksid kalli kohapealse veaotsingu käigus ilmnenud.

●  Täielik BACneti integreerimine lennujaama BMS-iga saavutati kolme nädala jooksul pärast paneeli sisselülitamist, kõik 86 paneeli edastasid tööandmeid ja võtsid vastu järelevalvekäsud.

●  Esimesel tegevusaastal võimaldasid BMS-i salvestatud andmed rajatiste meeskonnal optimeerida jahutusvee temperatuuri lähtestamise ajakavasid, saavutades 12% väiksema jahutijaama energiatarbimise võrreldes algse projekteerimisega.

●  Lennujaama hooldustöövõtja teatas minimaalsest parandustööst, tunnustades standardiseeritud paneeli disaini ja kõikehõlmavat dokumentatsiooni meeskonna tõhusaks tutvumiseks.
